Historique des versions
Version 6.4.0
Mars 2025
Améliorations les plus significatives pour l’utilisateur
Modules ACORD-Connect : Assemblages bois
Modules ACORD-Connect : Assemblages acier
Améliorations les plus significatives pour l’utilisateur

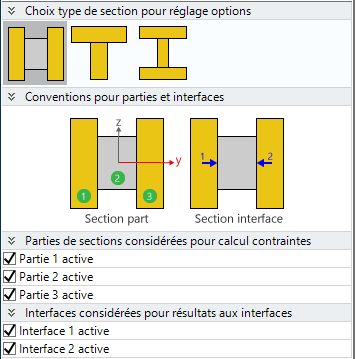

6.4.0_Modèle_1599 : ACORD-Bat : Introduction de poutres composées assemblées mécaniquement
Cette nouvelle version du logiciel permet la modélisation de pièces composées assemblées mécaniquement. Les trois types de pièces composées suivantes sont proposées.
![]() |
![]() |
![]() |
---|---|---|
Poutre moisée | Poutre en T | Poutre en I |
Dans le cas particulier des poutres moisées, l’élément « secondaire » (fourrure) reliant les moises peut être :
Continu
Discontinu
Discontinu jointif
![]() |
![]() |
---|---|
Eléments secondaires discontinus | Eléments secondaires discontinus jointifs |
Dans les cas ci-dessus où l’élément secondaire est discontinu, l’utilisateur définit le nombre d’organes de liaisons par « tronçon de fourrure ». Dans le cas contraire, l’utilisateur peut définir une distribution d’organes variable par segments comme indiqué dans la figure ci-dessous.
![]() |
---|
Définition de la distribution des organes de fixation par « segments » |
Le module de glissement par organe utilisé pour l’estimation du paramètre gamma (utilisé dans la méthode « Gamma » considérée) est défini soit directement par l’utilisateur soit calculé automatiquement par la définition du type d’organe.
![]() |
---|

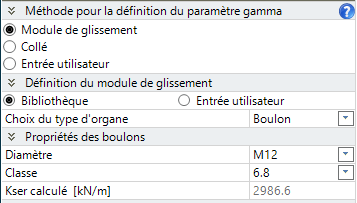

Options considérées pour la définition du paramètre « Gamma » |
Sur la base des données considérées ci-dessus, l’analyse du comportement des pièces est réalisée en utilisant la méthode « gamma ».

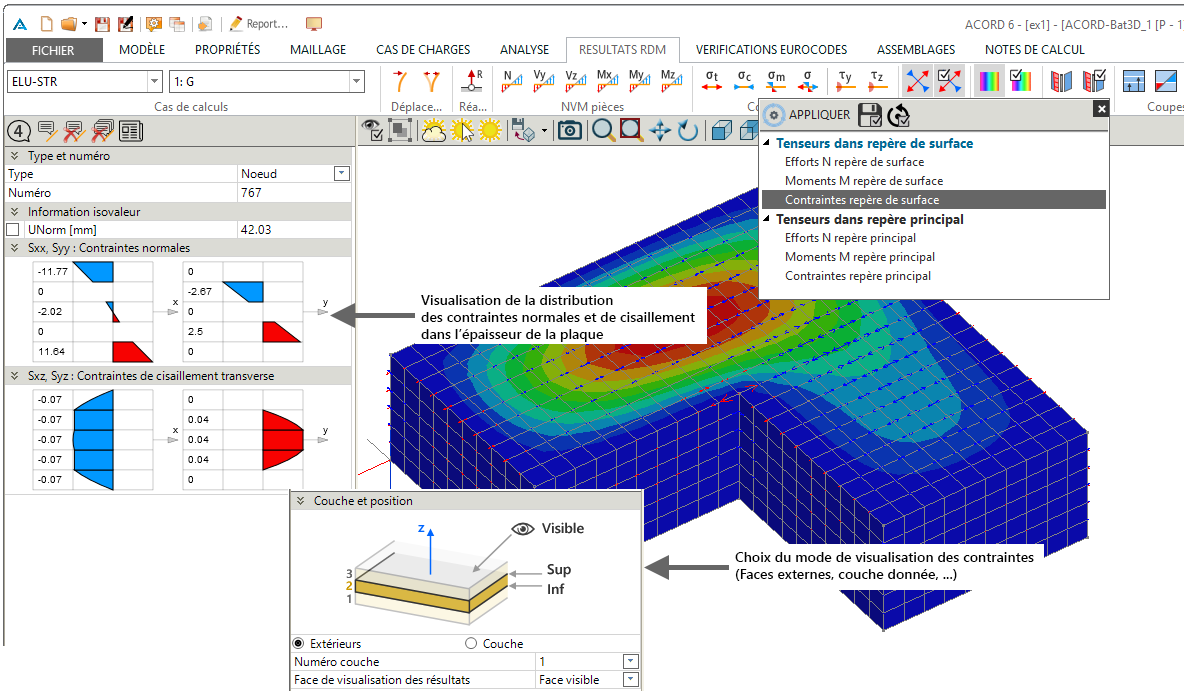

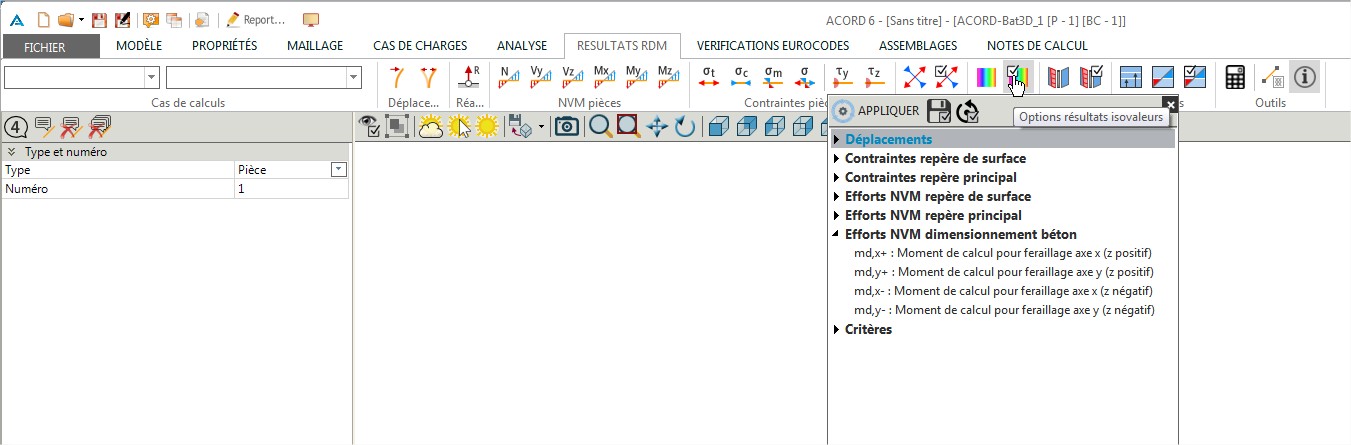

Après analyse, il est possible de visualiser les résultats en contraintes dans chacune des parties de section et les résultats au niveau de chacune des interfaces. Le bouton « Options de visualisation » permet de choisir les parties de section et les interfaces considérés dans la visualisation des résultats.
![]() |
---|

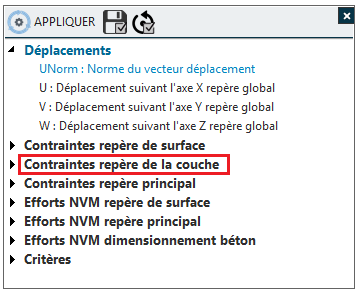

Options de visualisation pour les résultats dans les poutres composées assemblées mécaniquement |
Au niveau des interfaces, il est possible de visualiser les résultats suivants :
Flux de cisaillement si élément secondaire continu ou effort de cisaillement dans le cas où les éléments secondaires sont discontinus
Efforts dans les organes
Glissement d’interfaces
Amélioration dans la version 6.4.0

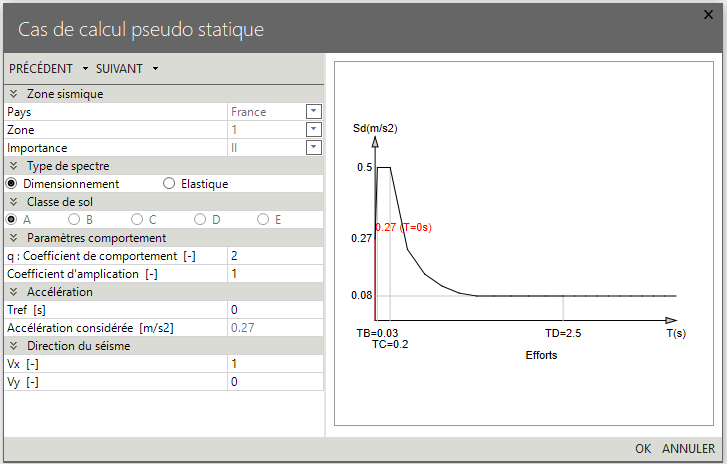

6.4.0_Analyse_2175 : ACORD-Bat : Prise en compte d’excentricités des masses dans le calcul des modes propres de vibration
Les Eurocodes 8 peuvent imposer dans certains cas la prise en compte d’une excentricité accidentelle des masses dans les analyses sismiques considérées.
La possibilité de prendre en compte des excentricités par niveau telles que définies par l’utilisateur a été introduite dans le module de calcul des modes de vibration.
![]() |
---|

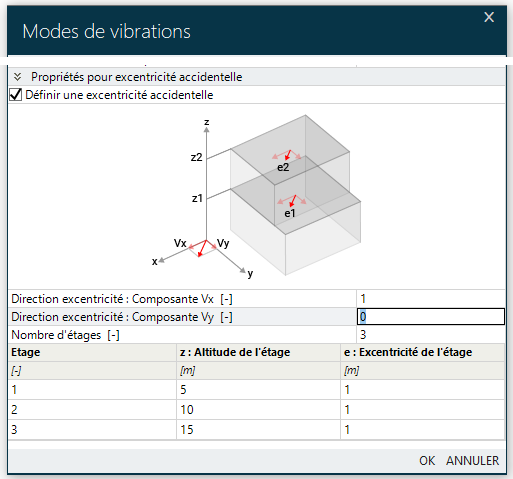

Paramètres additionnels permettant de définir les excentricités dans la définition d’un cas de calcul de type « Modes propres de vibration ». |
Grace à la boîte de dialogue ci-dessus, l’utilisateur pourra ainsi définir :
La direction de l’excentricité dans le plan xy
Le nombre de « niveaux » considérés
L’altitude et la valeur de l’excentricité pour chaque niveau.
Amélioration dans la version 6.4.0
6.4.0_Modèle_1499 : ACORD-Bat : Amélioration des procédures de définition des modèles
L’ensemble des procédures permettant la création où l’édition du modèle (Créations de lignes, pièces, surfaces, liaisons, liaisons linéiques, propriétés, …) ainsi que toutes les opérations sur modèle (Translations, rotations, …) ont été améliorées pour satisfaire les exigences suivantes :
Performance : Les temps nécessaires à la réalisation d’opérations complexes (Exemple : Copie par translation d’une partie complexe de modèle) ont été réduits de manière significative.
Consistance : Le mode de traitement de l’ensemble des propriétés et charges a été uniformisé de façon à rendre encore plus robustes les transferts de propriétés dans les opérations géométriques (Intersections, translations, …).
Amélioration dans la version 6.4.0
Plateforme

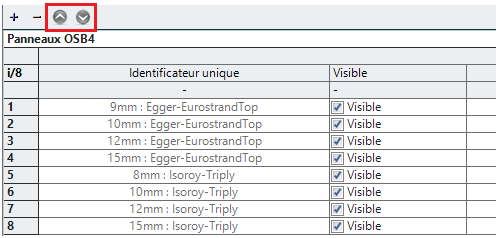

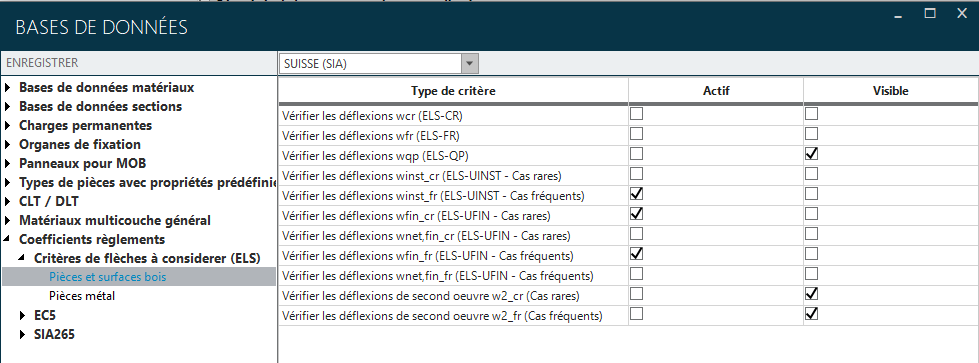

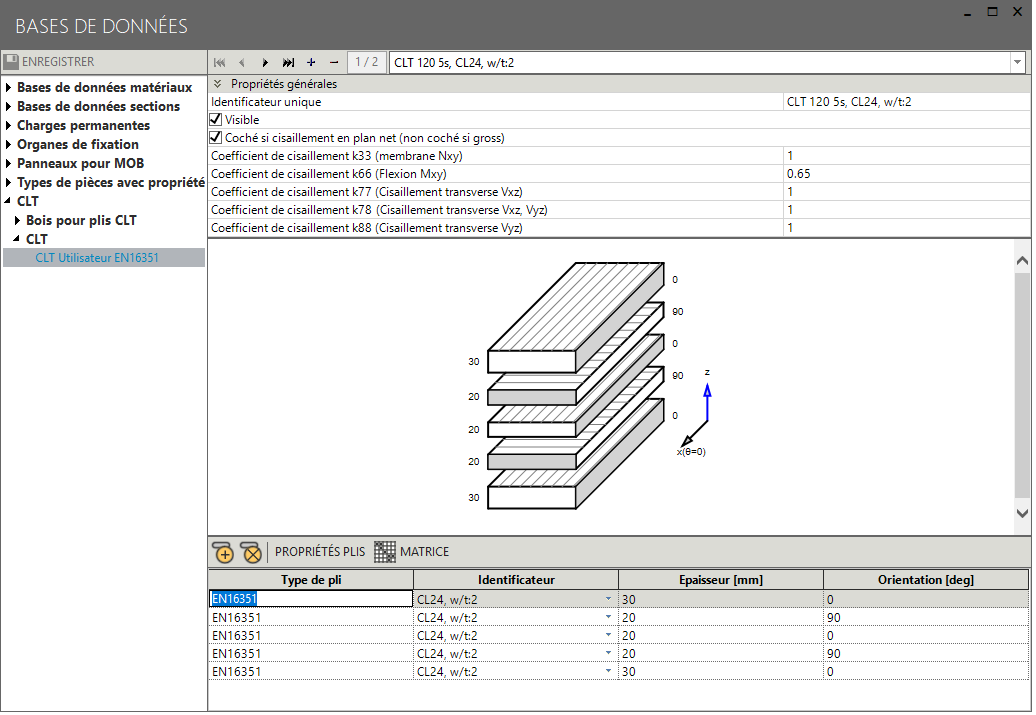

6.4.0_Bases de données_2119 : Définition de l’ordre par l’utilisateur
Dans l’outil « Bases de données » et pour toutes les « tables » gérées par un tableau horizontal (Une ligne égale un objet), deux boutons ont été rajoutés pour permettre la modification de l’ordre des enregistrements.
Dans les listes déroulantes permettant le choix d’un item dans la table de données, les items seront proposés dans l’ordre ainsi défini par l’utilisateur.
Amélioration dans la version 6.4.0
6.4.0_Hypothèses générales_2312 : Zone de neige pour la commune de Forbach
La zone de neige affectée à la commune de Forbach (Moselle) était « A1 » alors que la valeur correcte définie par l’annexe nationale est « B1 ».
Correction dans la version 6.4.0

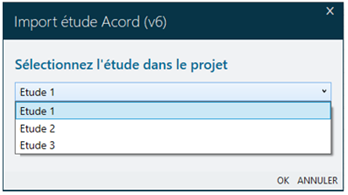

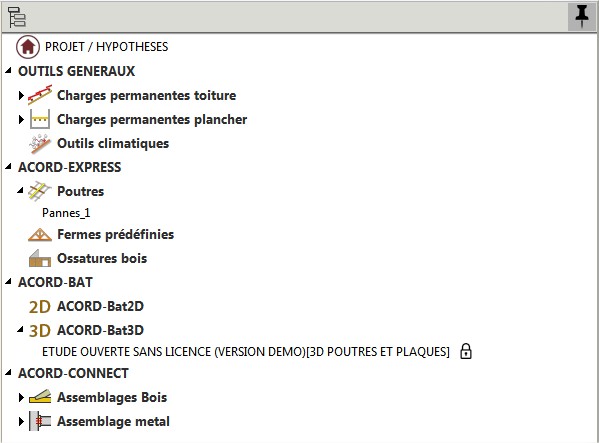

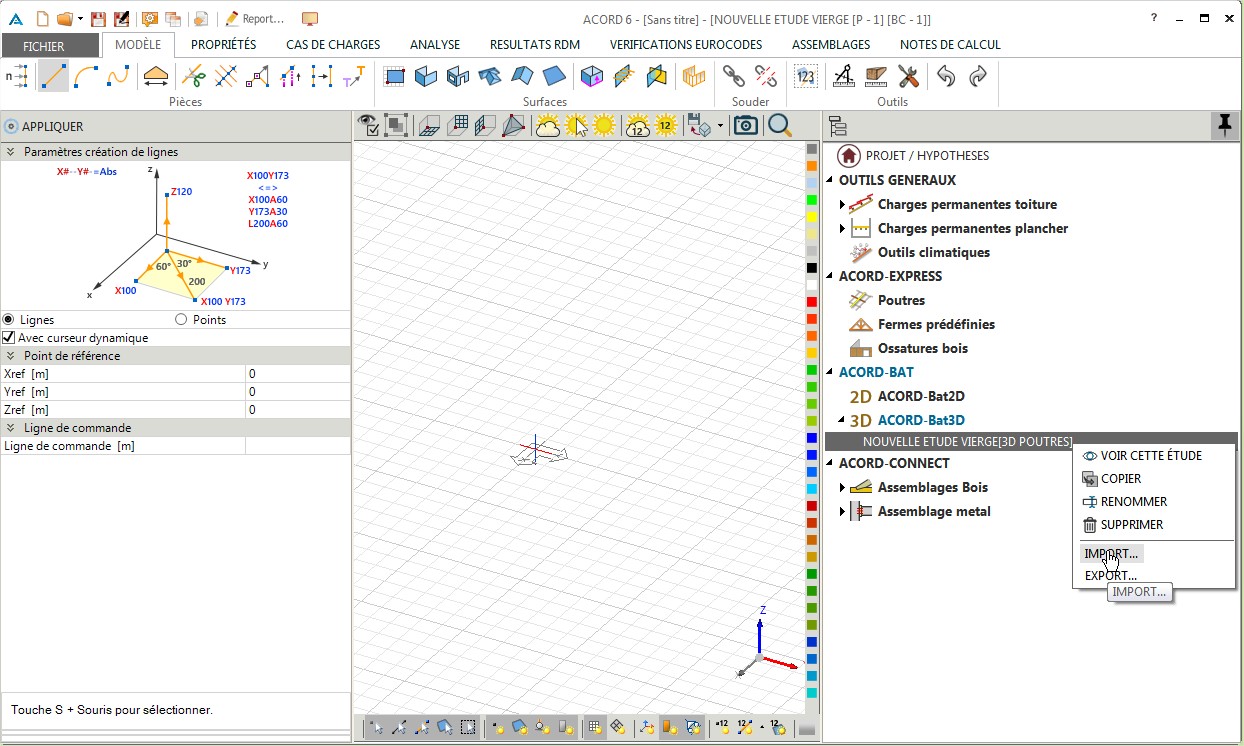

6.4.0_Arborescence projet_2326 : Position des études dans l’arborescence après copie
Une étude copiée grâce à l’item ci-dessus est maintenant positionnée dans l’arborescence juste après l’étude d’origine et non plus à la fin du groupe.
Amélioration dans la version 6.4.0
6.4.0_Arborescence projet_2168 : Copie d’études ACORD-Bat avec assemblages
La copie d’une étude ACORD-Bat possédant des assemblages avec des paramètres modifiés par l’utilisateur est imparfaite. Les assemblages copiés sont en effet réinitialisés dans l’étude copiée et les modifications de paramètres effectuées dans les assemblages ne sont ainsi pas conservées. Cette imperfection est corrigée dans la présente version.
Correction dans la version 6.4.0
Modules ACORD-Express

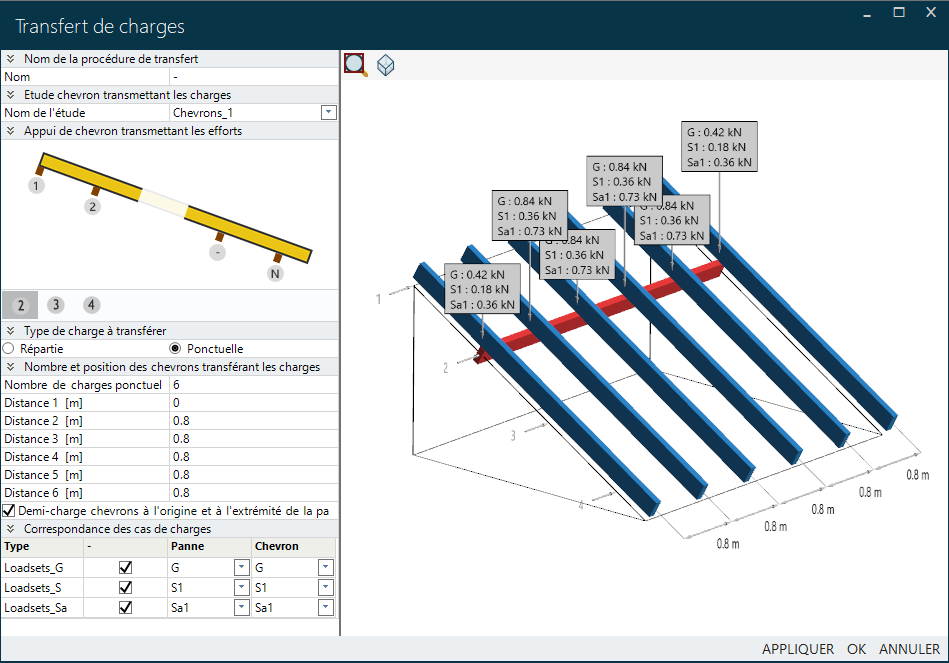

6.4.0_Poutres_2365 : Report de charges Chevrons vers Pannes
Les chevrons devaient avoir été calculés au préalable pour que les reports de charges vers les pannes soient effectués correctement. Cette restriction est levée dans la présente version.
Correction dans la version 6.4.0

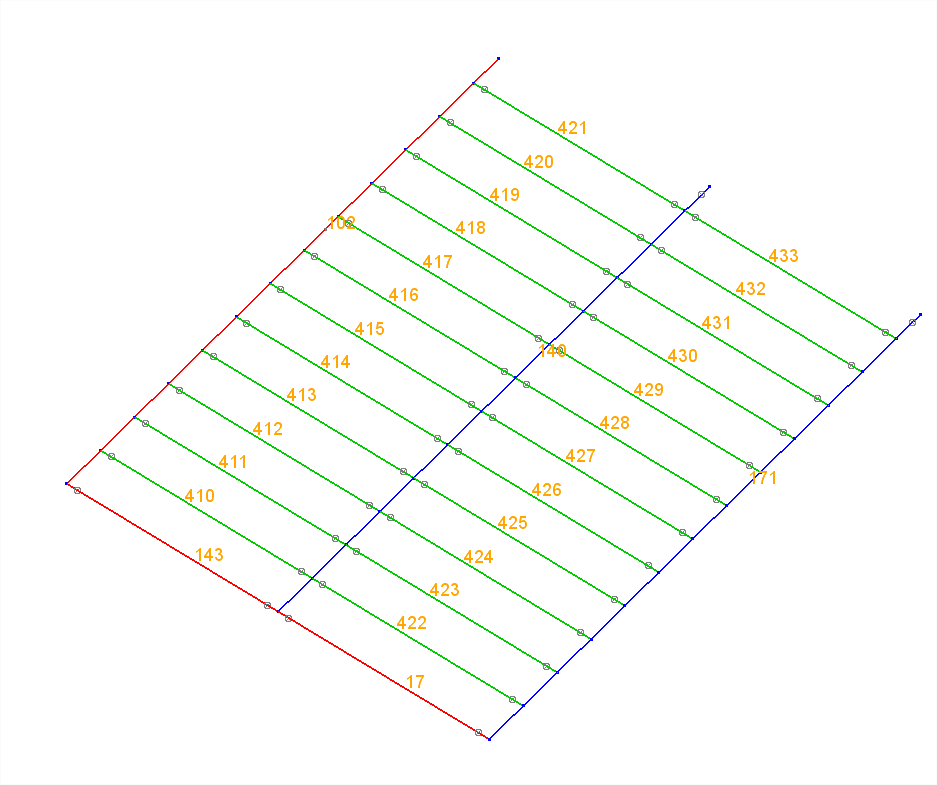

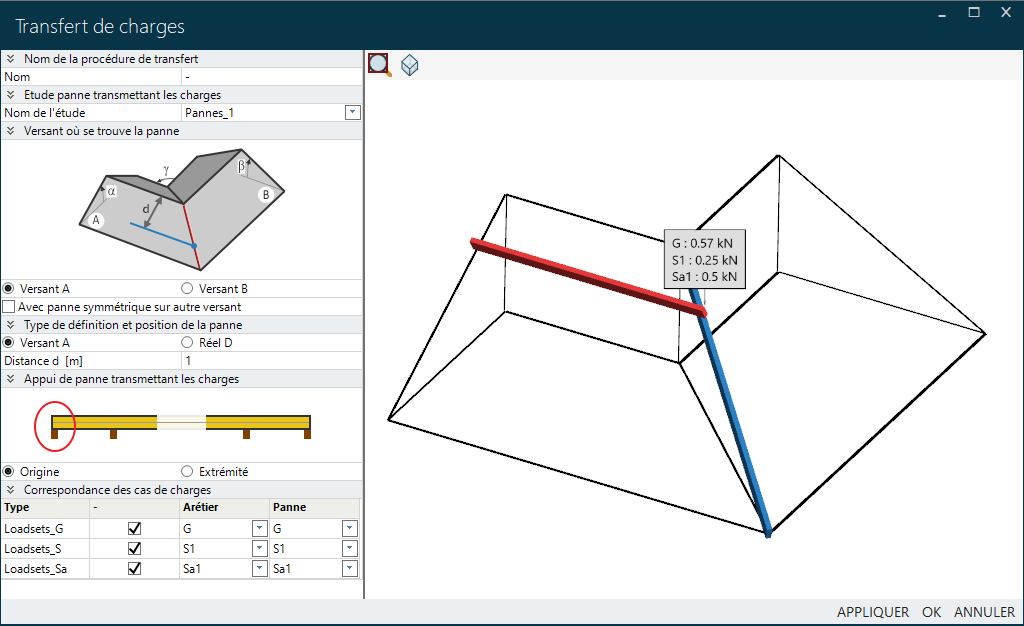

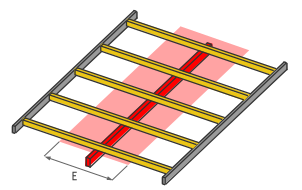

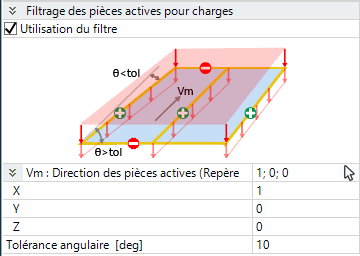

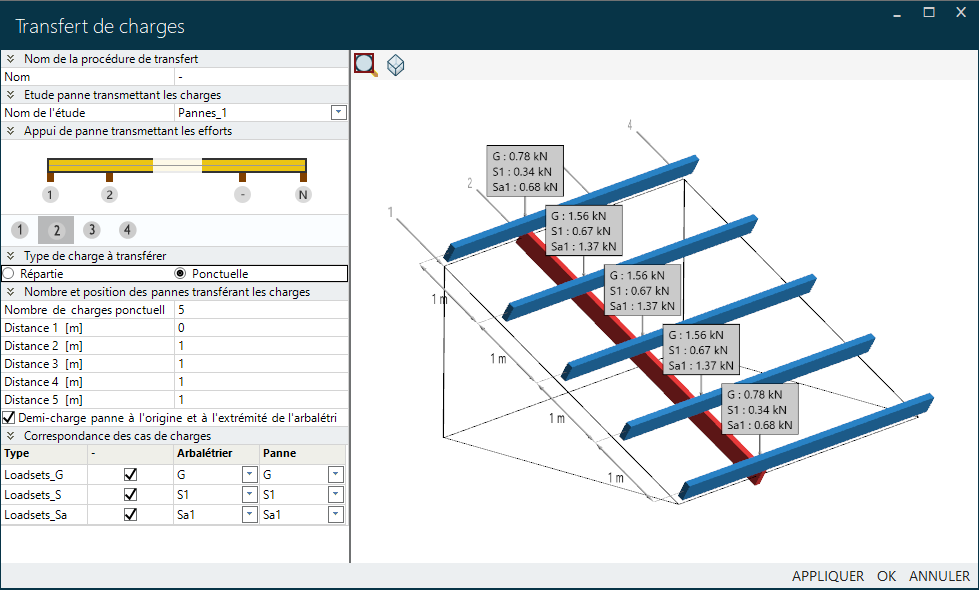

6.3.1_Poutres_1746 : Transfert de charges entre solives et poutres de plancher
Les fonctionnalités de report de charge existantes (Chevrons vers pannes, Pannes vers Arbalétriers, etc) ont été enrichies par les reports de charge entre solives et poutres de plancher.
![]() |
![]() |
---|---|
Solives | Poutres de plancher |

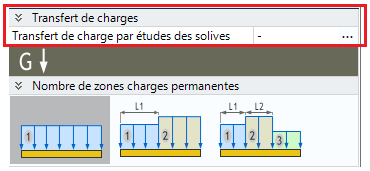

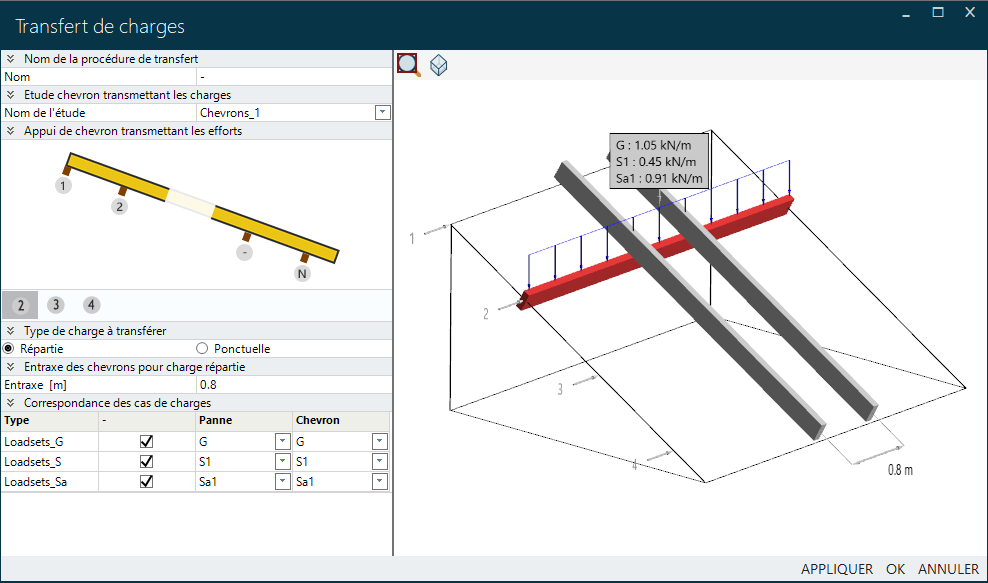

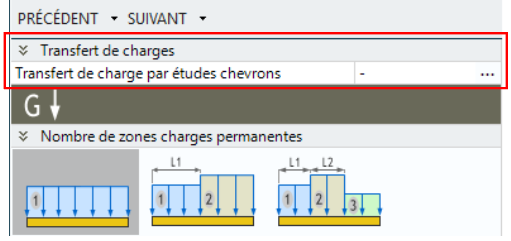

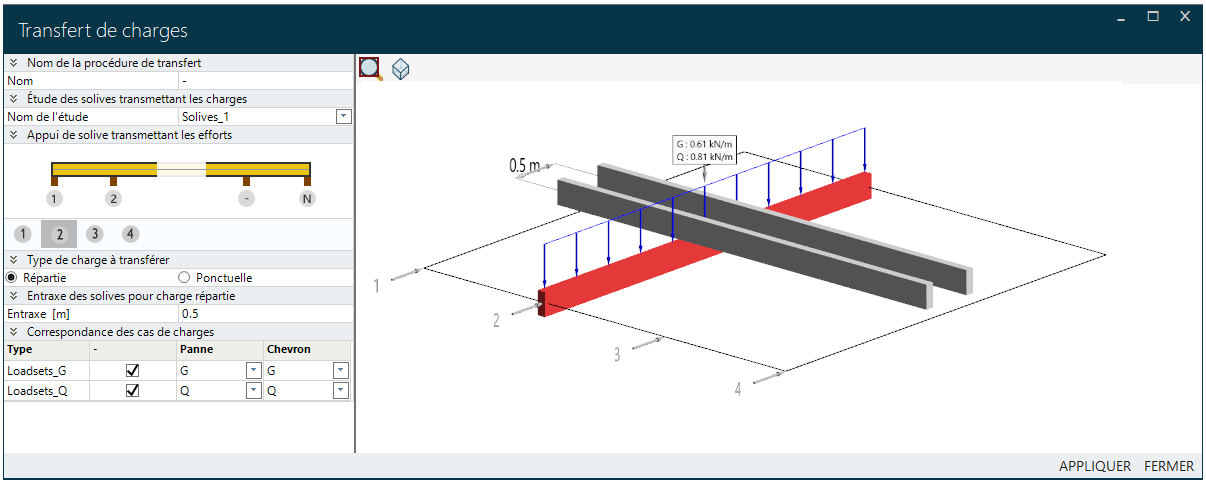

La figure ci-dessous montre la modification apportée dans la grille de définition des poutres de plancher.
L’activation de l’item « … » du champ « Transfert de charges pour étude solive » entraîne l’affichage de la boîte de dialogue ci-dessous :
L’activation du bouton « Appliquer » entraîne le transfert des charges considérées sur la poutre de plancher courante. Les charges sont transférées sous la forme de « charges additionnelles ».
Amélioration dans la version 6.4.0

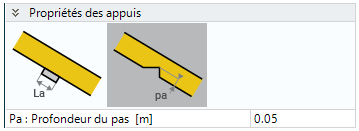

6.4.0_Poutres_2225 : Introduction « pas de chevron »
La possibilité de définir des appuis de type « Pas de chevron » a été ajoutée pour les études de type « chevron ».
Amélioration dans la version 6.4.0
6.4.0_Structures_2330 : Perte des cotes ajoutées par l’utilisateur
Le cotes définies par l’utilisateur dans l’onglet « Dessin coté » n’étaient pas correctement sauvegardées.
Amélioration dans la version 6.4.0

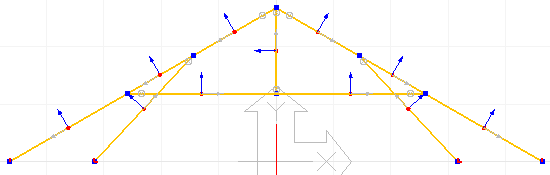

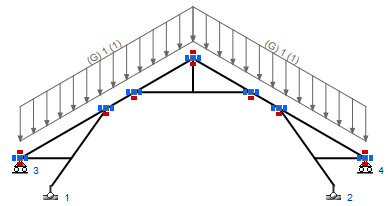

6.4.0_Fermes_2342 : Représentation des numéros des points d’appuis
La numérotation des points d’appui (ci-dessus 1,2,3,4) a été ajoutée dans la représentation du modèle de calcul.
Amélioration dans la version 6.4.0
6.4.0_OssatureBois_1994 : Options Annuler / Rétablir dans le module « Charges »
Les fonctionnalités « Annuler » et « Rétablir » ont été ajoutées dans l’onglet « Charges » du module « Contreventement et ossatures bois ».
Amélioration dans la version 6.4.0

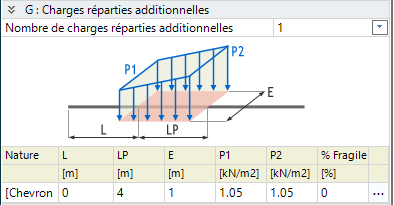

6.4.0_OssatureBois_2202 : Ajout charges additionnelles pour « Poutre générique »

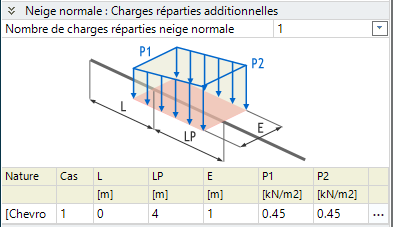

Le module « Poutre générique » a été enrichi par la possibilité de définir des charges ponctuelles additionnelles de neige et des charges additionnelles de vent ponctuelles ou réparties.
Amélioration dans la version 6.4.0
Modules ACORD-Bat

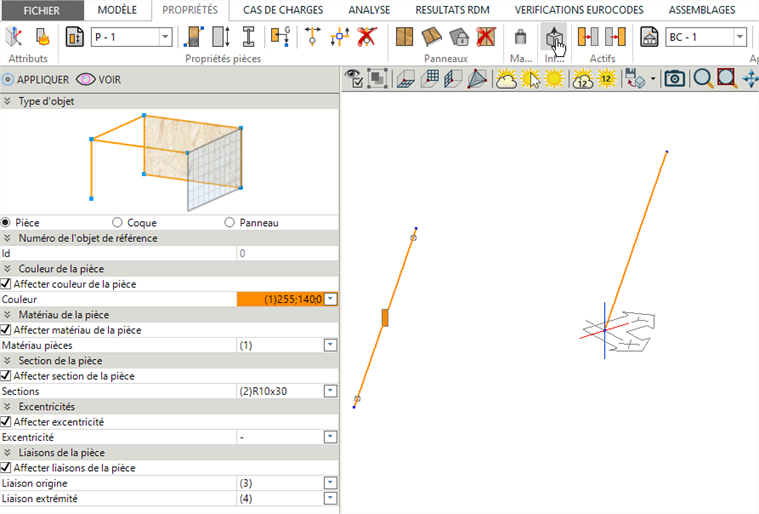

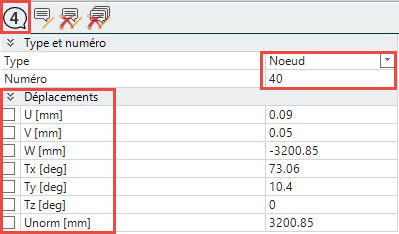

6.4.0_Modèle_2280 : Propriétés de l’objet « pointé »

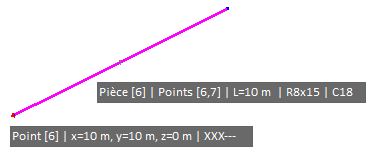

Le fait de maintenir le pointeur de la souris sur un objet entraîne la visualisation des propriétés de cet objet. La figure ci-dessus montre des examples d’information pour les objets « Pièce » et « Point ».
Amélioration dans la version 6.4.0

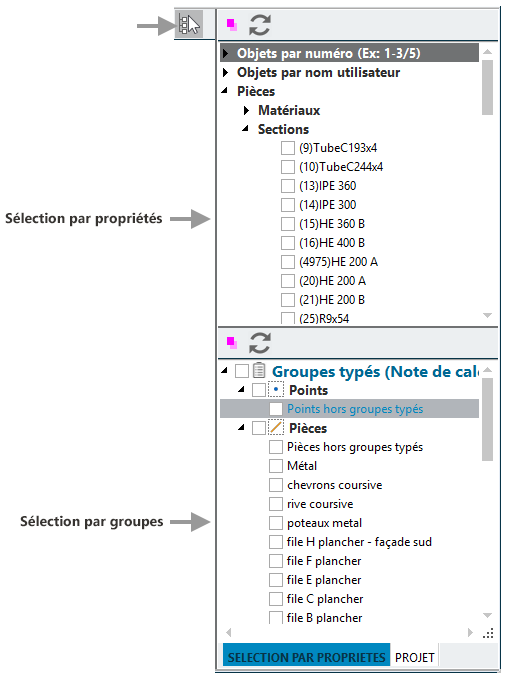

6.4.0_Modèle_2315 : Sélection par nom utilisateur
La sélection de plusieurs pièces par leur nom utilisateur séparé du symbole « / » ne fonctionnait pas correctement.
Correction dans la version 6.4.0

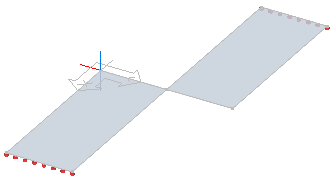

6.4.0_Modèle_2332 : Conservation du repère local surface lors d’opérations
Dans certaines configurations, le repère local associé à une surface n’était pas conservé lors des opérations (translation, etc).
Correction dans la version 6.4.0

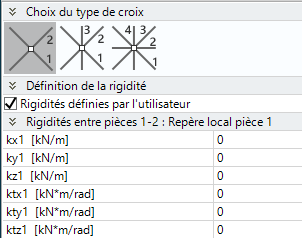

6.4.0_Modèle_2238 : Copie des croix
Les objets « croix » n’étaient pas copiés dans les opérations de type « Translation ».
Correction dans la version 6.4.0

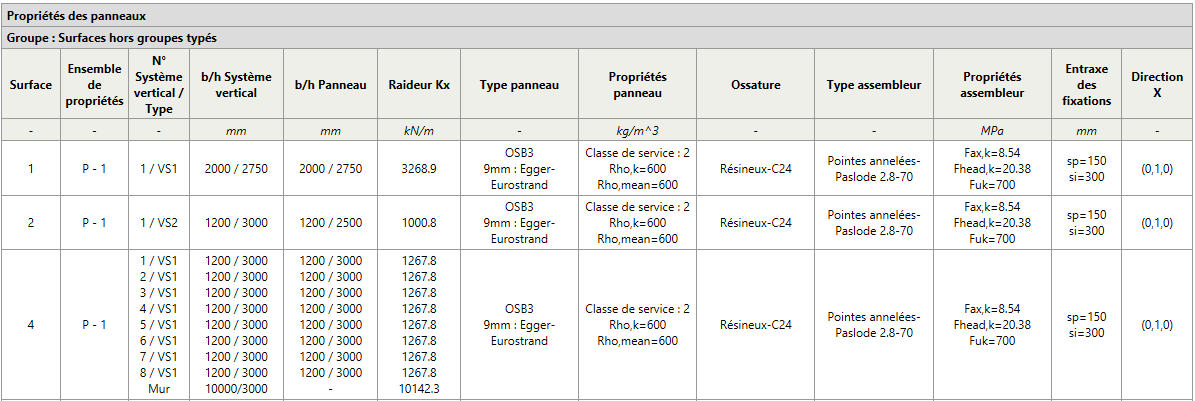

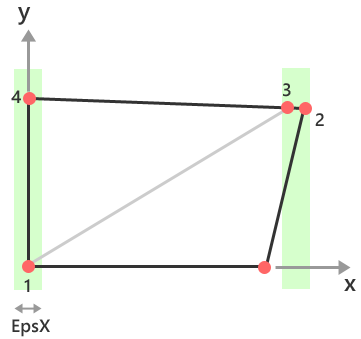

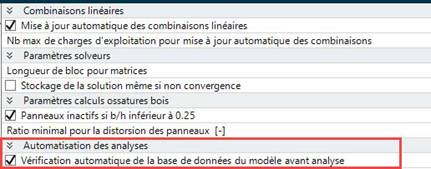

6.4.0_Modèle_2190 : Panneaux inactif si b/h inférieur à 0.25
Pour les murs ayant des configurations avec panneaux superposés, la hauteur h qui était considérée pour le critère d’inactivité (b/h<0.25) était la hauteur du mur et non la hauteur du panneau.
Correction dans la version 6.4.0

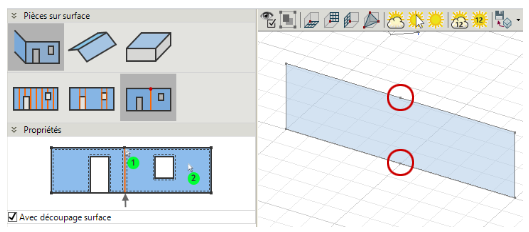

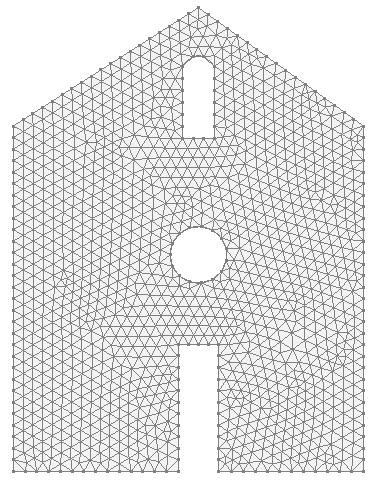

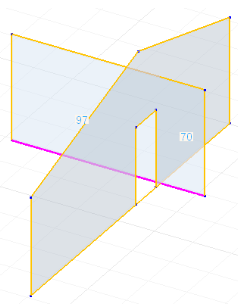

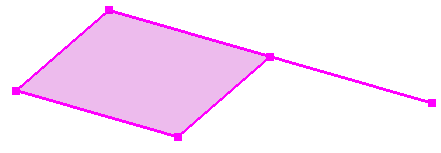

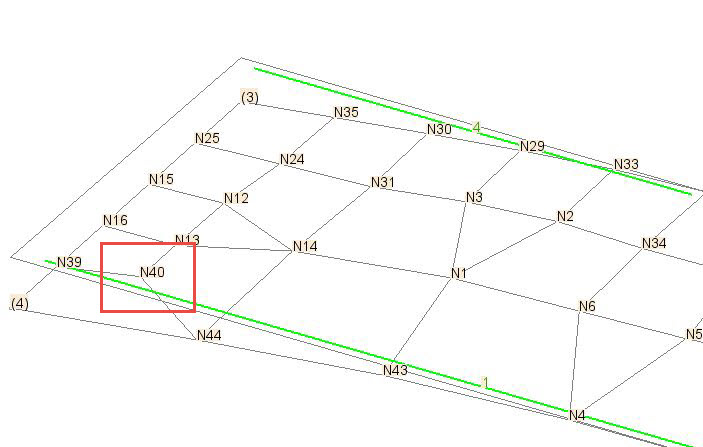

6.4.0_Modèle_2216 : Intersection de surfaces
Dans certaines configurations, l’intersection entre surfaces ne met pas correctement à jour les pièces intersectées.
Correction dans la version 6.4.0

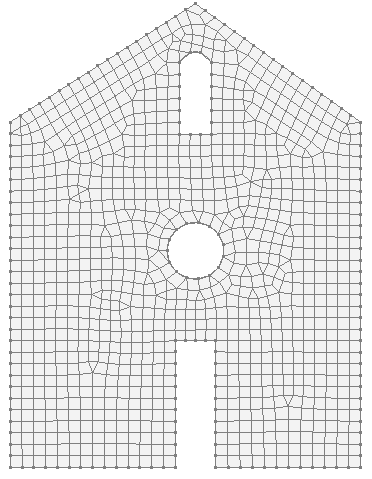

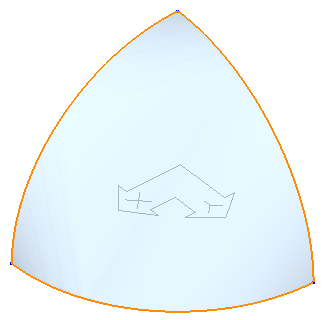

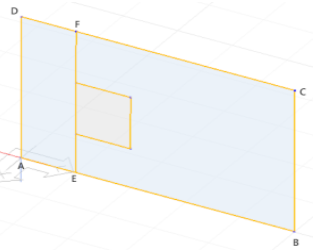

6.4.0_Modèle_2247 : Définition de surfaces de type « Coons »
Dans certaines configurations comme celle représentée dans la figure ci-dessus, il était impossible de définir la surface de type « Coons ».
Correction dans la version 6.4.0

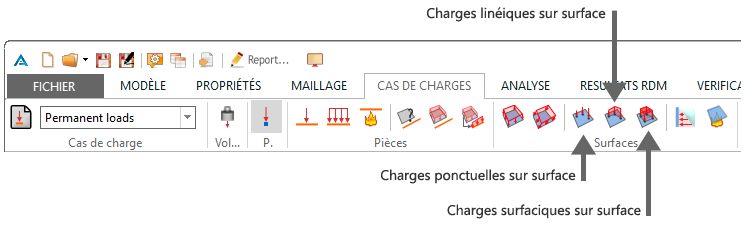

6.4.0_Charges_2170 : Outil « Charges volumiques » actif
L’outil « Charges volumiques » permettant en particulier la prise en compte du poids propre de la structure est l’outil maintenant proposé par défaut lors de l’activation du module « Cas de charges ».
Amélioration dans la version 6.4.0

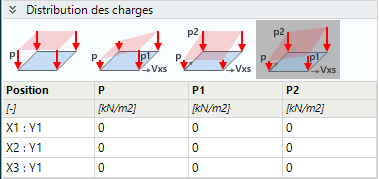

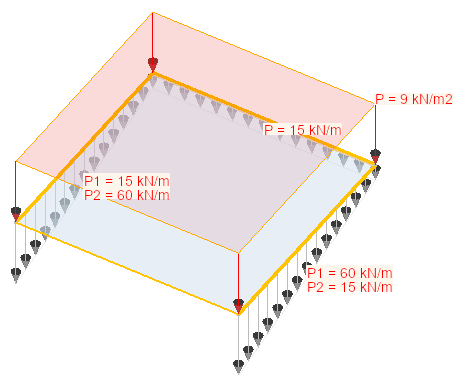

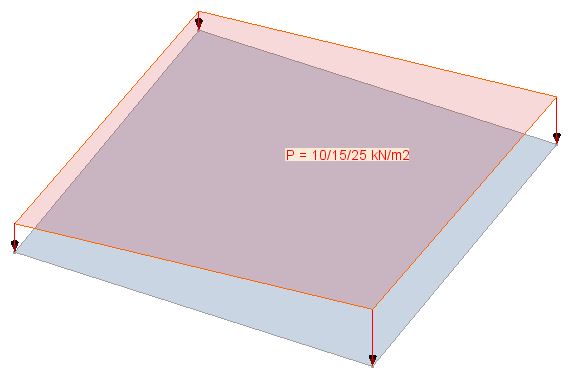

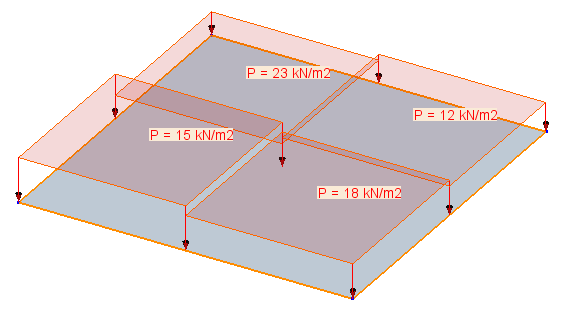

6.4.0_Charges_2120 : Valeurs des charges surfaciques sur pièces

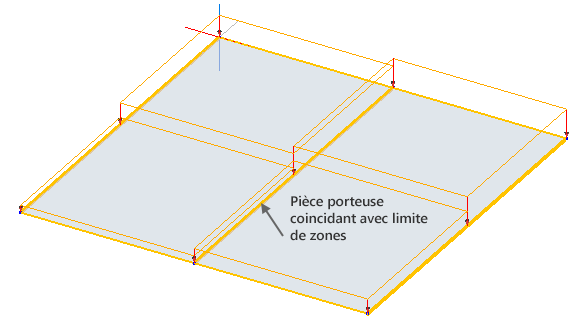

Dans le cas d’une charge surfacique avec plusieurs zones (Nx > 1 ou Ny > 1), la valeur de la pression appliquée sur chaque zone n’était pas visualisée de manière graphique.
Amélioration dans la version 6.4.0

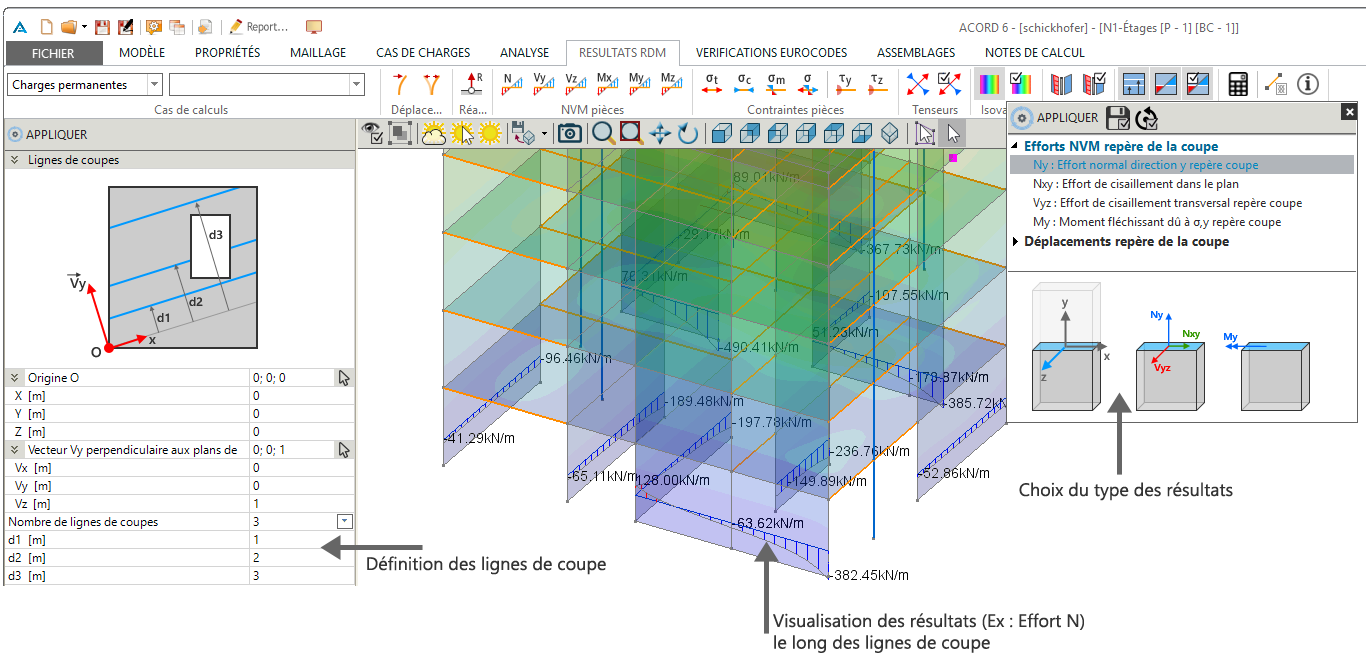

6.4.0_Résultats_2197 : Annuler / Rétablir pour définition de lignes de coupe
Les outils « Annuler / Rétablir » fonctionnent maintenant pour les opérations de définition des lignes de coupe.
Amélioration dans la version 6.4.0
6.4.0_Charges_2314 : Import de charges par fichier
La fonction « Voir » ne fonctionnait pas correctement pour les charges importées par fichier (Outil : Import de charges par fichier).
Correction dans la version 6.4.0

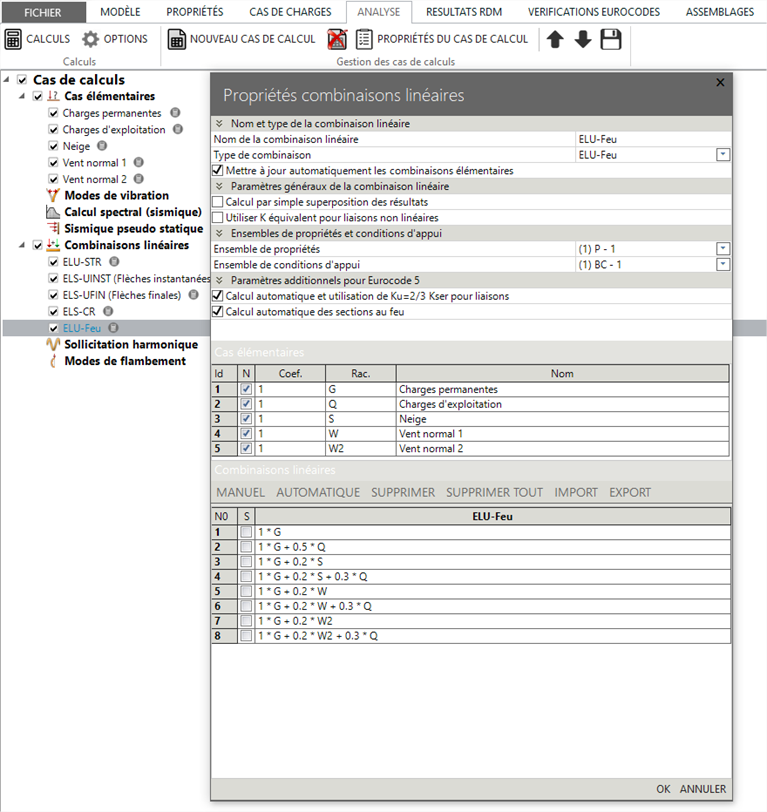

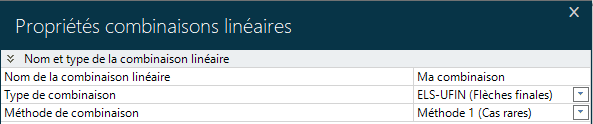

6.4.0_Analyse_2318 : Etat de calcul des combinaisons linéaires
L’état d’une combinaison linéaire sismique utilisant un cas de charge « pseudo-statique » restait noté « Calculé » après changement des propriétés du calcul pseudo-statique et que ce dernier devenait ainsi « non calculé ».
Correction dans la version 6.4.0

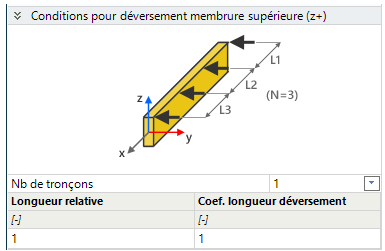

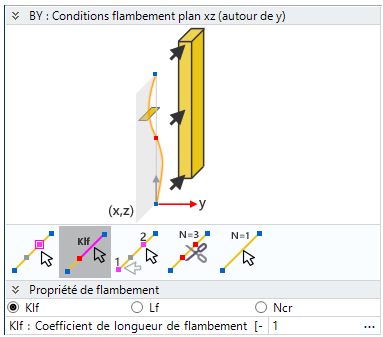

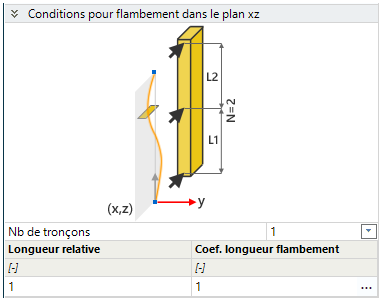

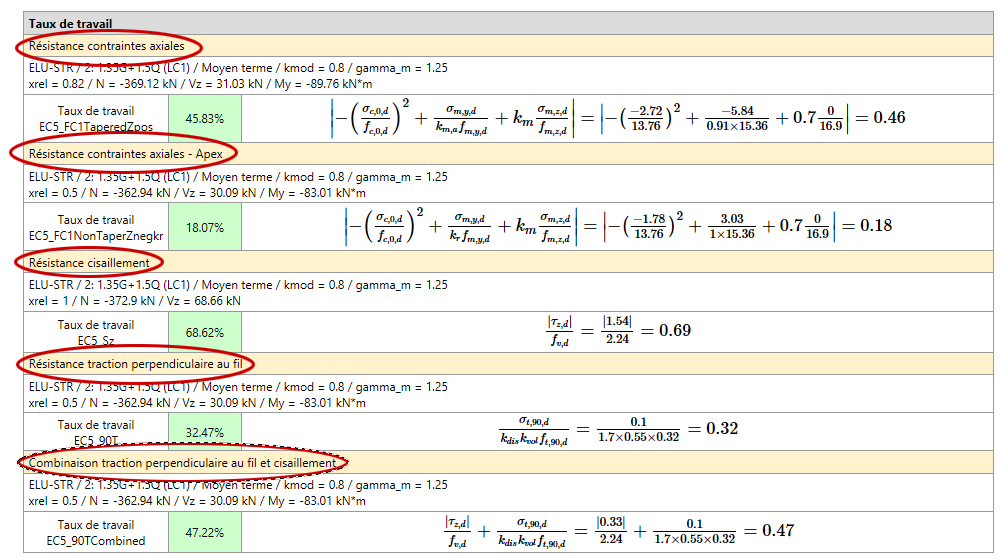

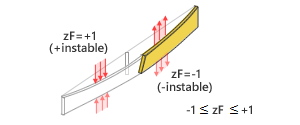

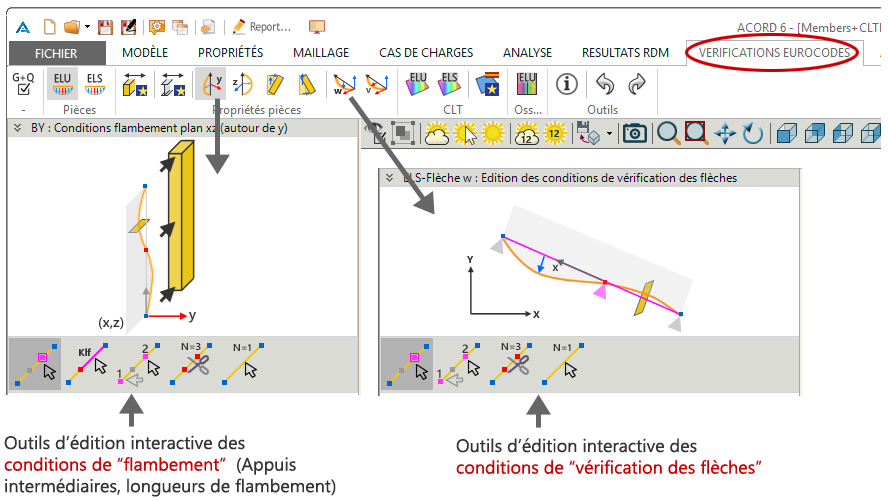

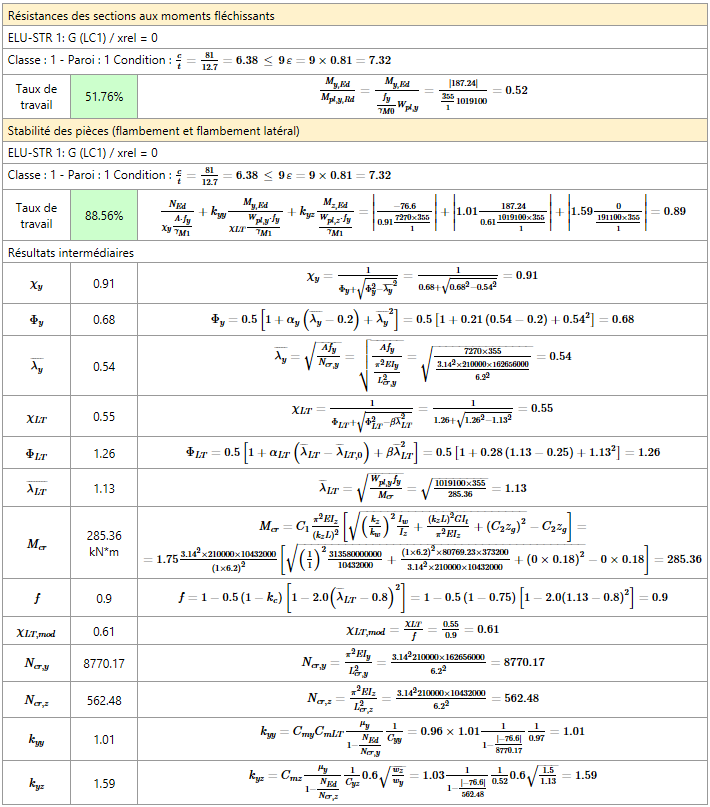

6.4.0_Vérifications réglementaires_2311 : Propriétés de flambement et flambement latéral
![]() |
![]() |
---|---|
Coefficient pour longueur de flambement | Coefficient pour longueur de flambement latéral |
Dans les versions précédentes les propriétés de flambement et de flambement latéral étaient essentiellement caractérisées par un « Coefficient de longueur de flambement » noté klf. La longueur de flambement était ainsi calculée comme étant le produit de ce coefficient par la longueur réelle de la pièce.
\[L_{f} = k_{lf}L\]
Dans de nombreux cas, il peut s’avérer plus pratique de définir directement la longueur de flambement plutôt que le coefficient intermédiaire « klf ». Dans d’autres cas, il peut être utile de pouvoir rentrer directement les efforts critiques (Effort Ncr pour le flambement ou moment Mcr pour le flambement latéral) car ces résultats ont été obtenus par des méthodes alternatives. Les propriétés de vérification réglementaire pour l’analyse des phénomènes d’instabilité ont ainsi été enrichies en permettant à l’utilisateur de choisir le mode de définition parmi les trois possibilités suivantes :
Klf : Coefficient de longueur de flambement (idem versions précédentes),
Lf : Longueur de flambement
Ncr (ou Mcr pour flambement latéral) : Effort critique

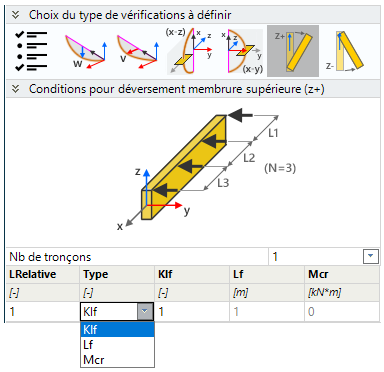

Les figures ci-dessus montrent à titre d’exemple, les éléments de grilles de dialogue considérés dans la présente version et permettant les choix évoqués ci-dessus.
Amélioration dans la version 6.4.0
6.4.0_Assemblages_2343 : Perte d’assemblages avec inversion axe x des pièces
Dans certaines configurations, le fait d’inverser la direction « x » d’une pièce pouvait entraîner la suppression des assemblages attachés à cette pièce.
Correction dans la version 6.4.0

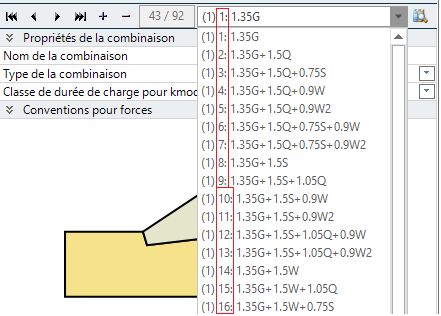

6.4.0_Assemblages_2219 : Export des numéros de combinaisons élémentaires
Les numéros des combinaisons linéaires élémentaires sont maintenant exportés de façon à rendre plus facile l’identification des charges exportées dans les modules d’assemblage (Information dans rectangle rouge de la figure ci-dessus).
Amélioration dans la version 6.4.0

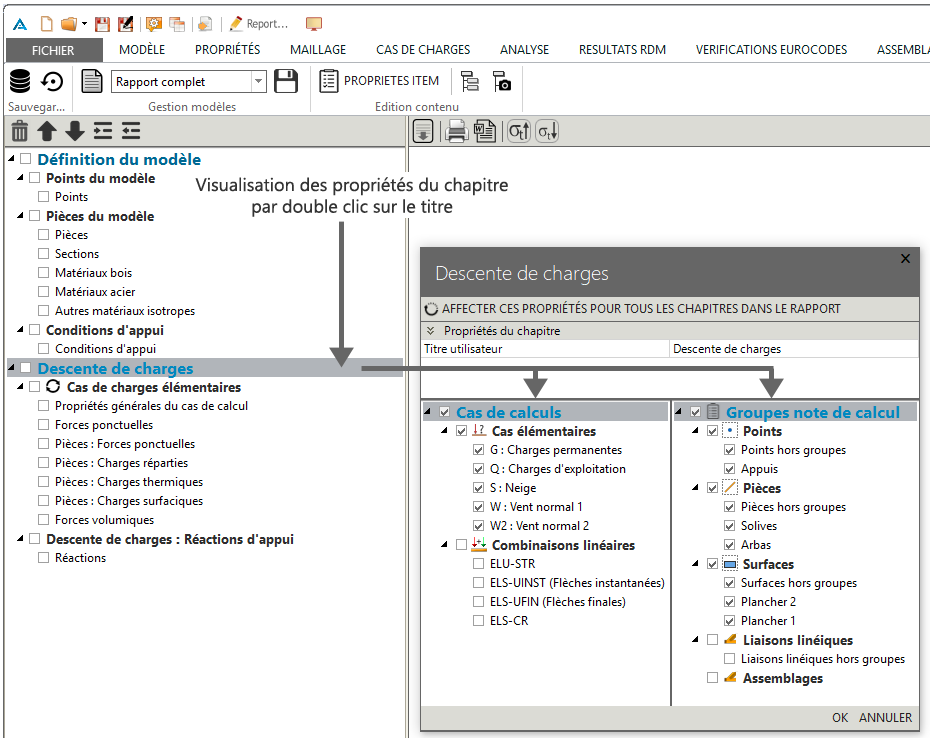

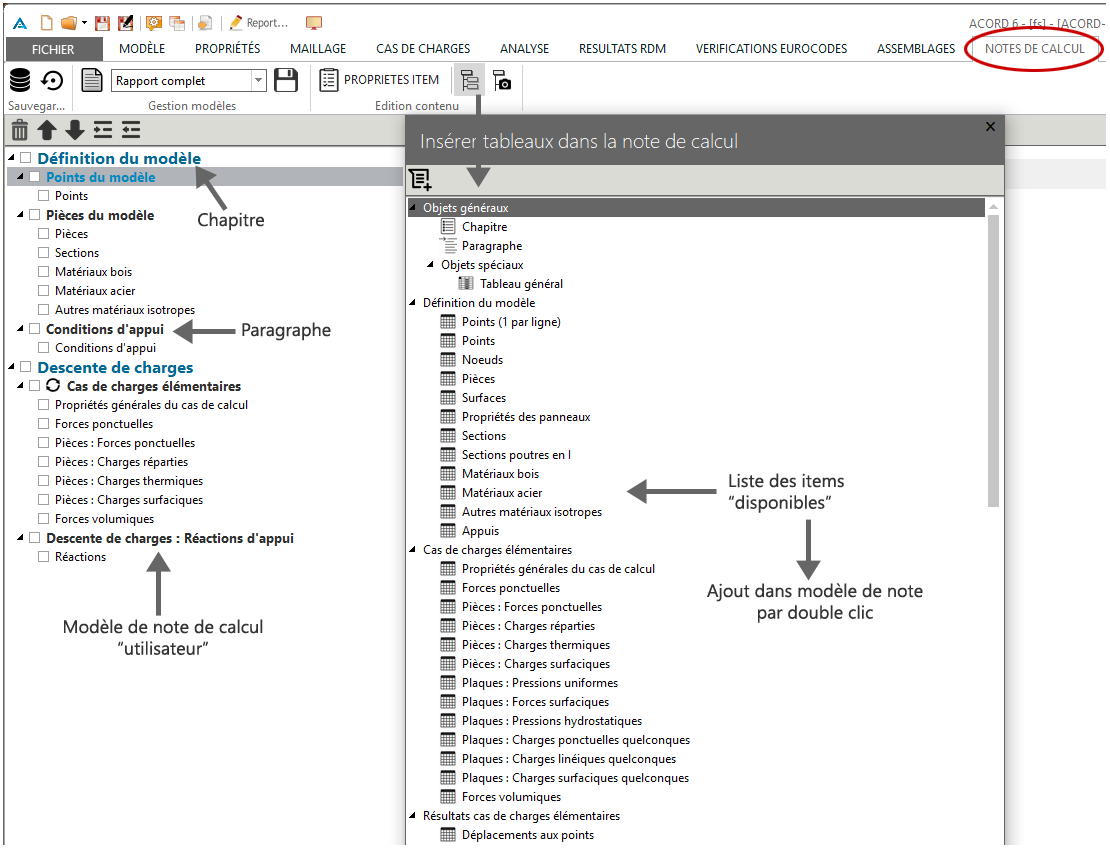

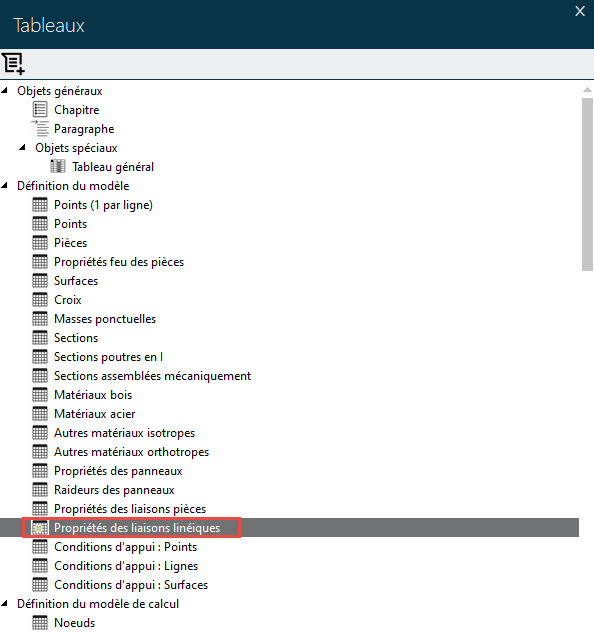

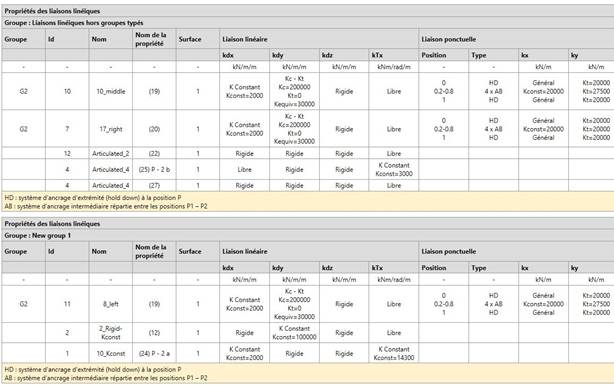

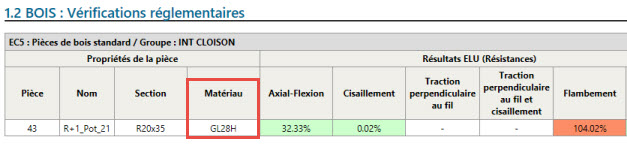

6.4.0_Note de calcul_2316 : Visualisation des tableaux « modèle »
Certaines tables de description du modèle (matériaux, etc) n’étaient pas visibles dans la note de calcul si les cas de calculs associés n’étaient pas calculés.
Amélioration dans la version 6.4.0
6.4.0_Imports DXF_2047 : Import des arcs de cercle
Dans certaines configurations, l’import d’un arc de cercle conduisait à l’obtention de l’arc « complémentaire ».
Correction dans la version 6.4.0
Modules ACORD-Connect : Assemblages bois

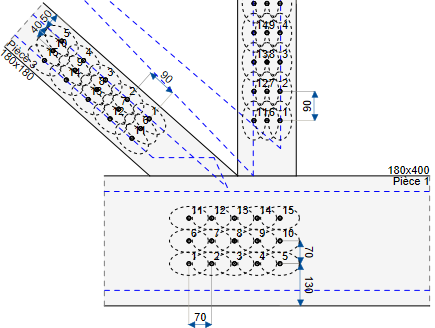

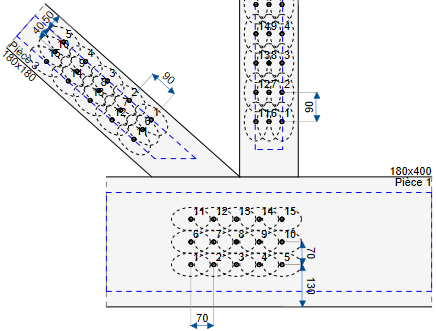

6.4.0_Assemblages avec plaques auxiliaires_2220 : Prise en compte résistance en compression du bois sous rondelle équivalente
Pour les assemblages avec plaque métallique externe, l’alinéa EC5.1.1 8.5.2(3) n’était pas pris en compte. Cet alinéa impose que la résistance par boulon soit également limitée par la résistance en compression du bois sous l’effet d’une « rondelle équivalente » dont le diamètre
\(d_{req}\) est égal à la valeur minimum entre :
12 \(t_{p}\), où \(t_{p}\) est l’épaisseur de la plaque
4d, où d est le diamètre du boulon
\[d_{req} = Min\left( 12\ t_{p};4\ d \right)\]
\(F_{ax,Rk}\ \) est ainsi calculé maintenant comme suit :
\[F_{ax,Rk} = Min\left( 0.6\ \pi\ d_{m}.\ t_{p}.f_{u}\ ;3\ f_{c,90,k}\ \pi\ \frac{\left( d_{req}^{2} - \ d_{0}^{2} \right)}{4} \right)\]
Amélioration dans la version 6.4.0

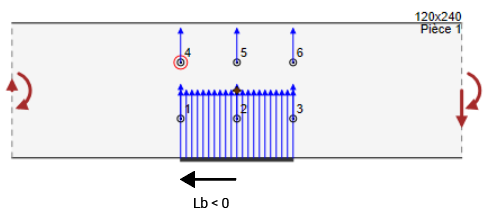

6.4.0_Assemblages avec plaques auxiliaires_2218 : Position butée négative pour assemblages de continuité
Pour les assemblages de continuité avec pièces auxiliaires, il peut être intéressant de positionner une butée sous le nœud intermédiaire. Il convient ainsi de pouvoir définir une valeur négative pour la position Lb.
Cette possibilité a été ajoutée dans la présente version.
Amélioration dans la version 6.4.0
Modules ACORD-Connect : Assemblages acier
6.4.0_Pieds de poteaux_1934 : Acceptabilité de la position des boulons
Pour qu’un assemblage encastré puisse être correctement calculé, il convient que la distance entre les rangées de boulons externes soit supérieure à la hauteur hc de la section du poteau. La configuration ci-dessous est à titre d’exemple non admissible.
Pour éviter ce type de configuration, un test de validité a été ajouté lors de toute modification du paramètre « e1 ».
Amélioration dans la version 6.4.0
Version 6.3.2
Mai 2024
Liste des améliorations les plus significatives pour l’utilisateur
Liste des améliorations les plus significatives pour l’utilisateur
6.3.2_Analyse_546 : Amélioration du module de calcul des modes de flambement
Le module de calcul des modes de flambement avait jusqu’à la version précédente les limitations principales suivantes :
Dans le cas de structures complexes avec demande d’un nombre important de modes de flambement, l’analyse pouvait échouer et provoquer le message d’erreur « Erreur 1101 : Terme diagonal négatif dans Jacobi (Structure instable ou nombre de modes demandés trop important) ».
Pour obtenir les coefficients de flambement positifs, les efforts de traction étaient « filtrés » et seuls les efforts de compression étaient considérés.
Le solveur permettant la recherche des modes de flambement a ainsi été amélioré et généralisé pour éliminer les deux limitations ci-dessus. Ce dernier est ainsi maintenant beaucoup plus robuste et ne sera mis en échec que dans de rare cas.
Pour chaque mode de flambement, il est maintenant possible de visualiser les « résultats secondaires (efforts N, V, M et contraintes dans les éléments constituant le modèle). Cette représentation pourra constituer une aide dans les estimations de longueurs de flambement nécessaires dans le module de vérifications réglementaires.
En sus de cette nouvelle robustesse, le solveur proposé permet maintenant l’obtention de tous les modes de flambement tant positifs que négatifs. Pour illustrer cette fonctionnalité, considérons l’exemple élémentaire d’un portique avec deux poteaux identiques, l’un soumis à un effort vers le haut et donc à une traction et l’autre à un effort vers le bas et donc une compression.
![]() |
![]() |
![]() |
---|---|---|

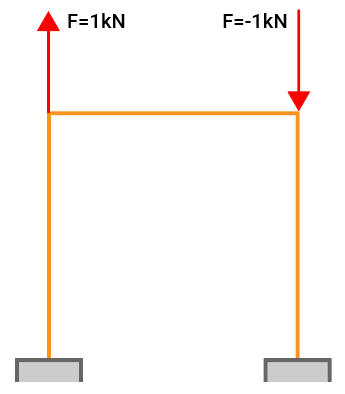

Portique | Le poteau de gauche flambe avec un coefficient négatif (Exemple C=-7.68) |
Le poteau de droite flambe avec un coefficient positif (Exemple C=+7.68) |
Nous voyons sur les figures ci-dessus que l’on obtient un mode de flambement pour chacun des deux poteaux ; un coefficient de flambement négatif pour le poteau en traction, un coefficient positif pour le poteau comprimé.

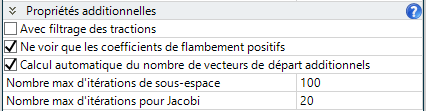

En sus des paramètres classiques (Nombre de modes, tolérance, …), il est maintenant possible de définir les paramètres additionnels suivants.
Avec filtrage des tractions
L’activation de cette case à cocher entraîne le filtrage des efforts de traction et donc la considération des seuls efforts de compression. Cette option peut être utilisée pour minimiser l’effort de calcul en évitant la recherche de modes avec coefficients de flambement négatifs pouvant être considérés comme non intéressants. Bien que souvent très proches des résultats exacts obtenus « sans filtrage », il convient malgré tout de noter que les résultats obtenus ici sont des résultats « approchés ».
Ne voir que les coefficients de flambement positifs
Quand des calculs sans filtrage des tractions sont conduits, nous pouvons obtenir comme explicité ci-dessus un ensemble de modes associés à des coefficients de flambement négatifs. Si l’on considère que ces coefficients négatifs sont sans intérêt dans le cas de l’analyse réalisée (efforts ne changeant pas de signe, etc.), il est intéressant de ne pas afficher ces derniers dans les résultats obtenus. C’est l’objet de la case à cocher « Ne voir que les coefficients de flambement positifs ».
Calcul automatique du nombre de vecteurs de départ additionnels
L’algorithme de recherche de modes repose sur une méthode itérative conduisant de manière schématique à faire converger un ensemble de vecteurs de « départ initiaux » vers les vecteurs propres de flambement. Sans entrer dans les détails techniques, il est montré qu’il est souvent avantageux en termes de précision ou de vitesse de convergence, de considérer un nombre de vecteurs de départ supérieur au nombre de modes demandés. Ce nombre de vecteurs de départ additionnels est calculé automatiquement si cette case est cochée. Dans le cas contraire, l’utilisateur peut définir ce nombre.
Nombre max d’itérations de sous-espace
Ce nombre définit le nombre maximum d’itérations devant être considéré pour l’obtention des vecteurs propres (100 par défaut).
Nombre max d’itérations de Jacobi
Ce nombre définit le nombre maximum d’itérations utilisé dans la procédure interne notée « Jacobi » (20 par défaut). Il ne sera que très rarement utile de changer cette valeur par défaut (Obtention d’un message « Non convergence dans Jacobi » par exemple).
Amélioration dans la version 6.3.2
6.3.2_Analyse_546 : Amélioration du module de calcul des modes de vibration
Dans le cas de structures complexes avec demande d’un nombre important de modes de vibration, l’analyse pouvait également échouer et provoquer le message d’erreur « Erreur 1101 : Terme diagonal négatif dans Jacobi (Structure instable ou nombre de modes demandés trop important) ».
Le solveur permettant la recherche des modes de vibration profite des améliorations notées ci-dessus pour les modes de flambement. Il est ainsi maintenant beaucoup plus robuste et ne sera mis en échec que dans de rare cas.
Amélioration dans la version 6.3.2
Plateforme
6.3.2_Enregistrement_1989 : Nom de fichier de longueur supérieure à 256 caractères
Une erreur était obtenue dans le cas où le nom de fichier considéré lors de la sauvegarde avait une longueur supérieure à 256 caractères. Un message d’avertissement est maintenant proposé à l’utilisateur.
Correction dans la version 6.3.2
6.3.2_Neige_2069 : Equation pour longueur ls incorrecte
Dans le cas de figure ci-dessus, l’expression mathématique donnée pour le calcul de ls était incorrecte. On écrivait par exemple :
ls = Min(2h, 5m)
Au lieu de :
ls = Max(2h, 5m)
Cette erreur n’avait aucune influence sur la valeur toujours correcte de ls.
Correction dans la version 6.3.2
6.3.2_Panneaux_2070 : Amélioration de la prise en compte des panneaux Xella-FERMACELL
La base de données des panneaux Xella-FERMACELL a été enrichie pour prendre en compte l’ensemble des épaisseurs de panneaux disponibles. Le calcul de la portance fhk a été corrigé pour prendre en compte l’épaisseur du panneau.
Amélioration dans la version 6.3.2
Modules ACORD-Express
6.3.2_Poutres_2083 : Transfert de charges
Le bouton « Ok » de la boîte de dialogue « Transfert de charges » a été supprimé pour éviter la duplication des charges importées si l’utilisateur activait les boutons « Appliquer » puis « Ok ».
Amélioration dans la version 6.3.2
6.3.2_Poutres_2008 : Export d’une panne vers une étude 2D
L’export des pannes était réalisé vers une étude ACORD-Bat2D de type «2D Vertical ». Il n’était donc pas possible d’avoir accès aux efforts de vent qui étaient hors plan. Les études de pannes sont maintenant exportées vers un modèle de type « 2G Général »
Correction dans la version 6.3.2
6.3.2_Poutres_1998 : Export d’un poteau vers une étude 2D
L’export des poteaux était réalisé vers une étude ACORD-Bat2D de type «2D Vertical ». Il n’était donc pas possible d’avoir accès aux efforts de vent qui pouvaient être hors plan. Les études de poteau sont maintenant exportées vers un modèle de type « 2G Général ».
Correction dans la version 6.3.2

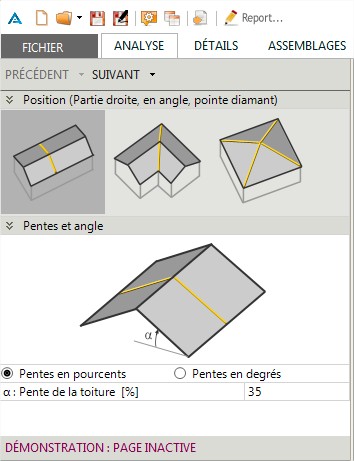

6.3.2_Poutres_1944 : Prise en compte neige accidentelle
Un message d’erreur était obtenu dans l’analyse d’arêtiers situés dans des régions avec neige accidentelle et dans le cas particulier où les pentes des versants A et B étaient différentes.
Correction dans la version 6.3.2
6.3.2_Poutres_2026 : Mauvaise représentation des charges réparties
Dans certaines conditions (charge additionnelle répartie avec P1=0, etc.), les charges réparties sur arbalétriers pouvaient ne pas être représentées. Cette anomalie de représentation graphique n’avait aucune influence sur les résultats obtenus qui restaient corrects.
Correction dans la version 6.3.2
6.3.2_Poutres_2006 : Calcul de la pente réelle arbalétrier
Quand l’angle γ était différent de 90°, la pente réelle calculée de l’arbalétrier était approchée. La valeur exacte de la pente est maintenant calculée.
Correction dans la version 6.3.2
6.3.2_Fermes_1987 : Modèle de calcul si jambe de force au-dessus d’entrait retroussé
Dans le cas de fermes avec jambes de force et entrait retroussé, le modèle de calcul des arêtiers était incorrect quand la jambe de force arrivait au-dessus de l’entrait retroussé.
Correction dans la version 6.3.2
6.3.2_Poutres_2032 : Transfert de charges
Lors de la réouverture d’une étude, les reports de charges à partir d’une étude qui n’avait pas été activée (ouverte) n’étaient pas possibles.
Correction dans la version 6.3.2
6.3.2_Poutres_2039 : Poutres génériques
Un message d’erreur était obtenu dans l’analyse de poutres génériques dans le cas où il n’y avait aucune combinaison de type ELS-UINST. Cette configuration était obtenue dans le cas où il n’y avait ni charges d’exploitation Q, ni charges de neige S, ni charges de vent W.
Correction dans la version 6.3.2
6.3.2_Poutres_2054 : Non sauvegarde de valeurs définies par l’utilisateur
Dans certaines configurations, les valeurs par défaut modifiées par l’utilisateur n’étaient pas correctement sauvegardées.
Correction dans la version 6.3.2
6.3.2_Poutres_Fermes_2103 : Réactions caractéristiques
Un tableau de résultats donnant les réactions « caractéristiques » a été rajouté pour tous les éléments simples « poutres » et pour les fermes constituées du même matériau.
Amélioration dans la version 6.3.2
Modules ACORD-Bat

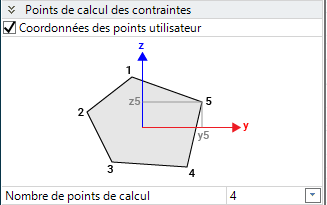

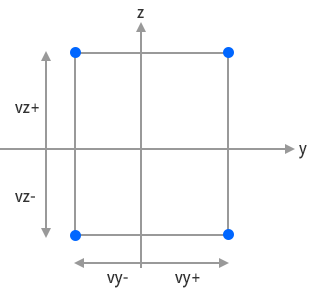

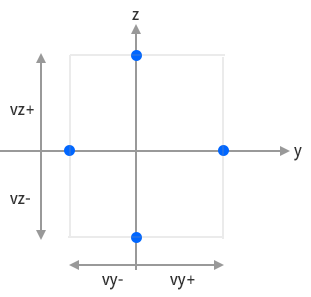

6.3.2_BAT_2019 : Propriétés de section « manuelles »
La possibilité de définir la position des points de calcul des contraintes a été ajoutée dans la définition des sections « manuelles ».
Amélioration dans la version 6.3.2
6.3.2_BAT_2042 : Propriétés CLT Piveteau
Pour les CLT Piveteau de type « HEXA 3L 80 », la disposition des épaisseurs de couche a été corrigée (20/40/20 et non 30/20/30).
Correction dans la version 6.3.2
6.3.2_BAT_2090 : Info déplacement aux nœuds pour les combinaisons d’enveloppes
La récupération de l’information « déplacements aux nœuds » par click droit était incorrecte pour les cas de calcul de type « Combinaisons d’enveloppes ».
Correction dans la version 6.3.2
6.3.2_BAT_1995 : Représentation des courbes ELU
Dans certaines configurations où une pièce est composée de segments de sections différentes, une discontinuité anormale pouvait être obtenu dans les courbes de résistance ELU au niveau du point de changement de section.
Correction dans la version 6.3.2

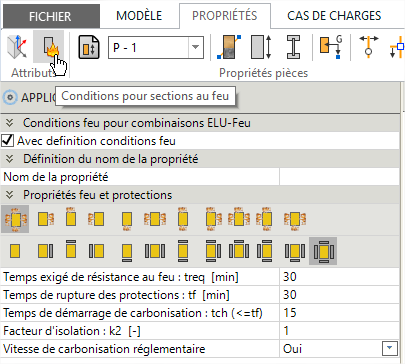

6.3.2_BAT_1931 : Note de calcul : Ajout d’une table avec propriétés feu des pièces
Une table donnant les propriétés feu affectées aux pièces a été ajoutée. En sus des propriétés affectées, cette table donne les profondeurs de carbonisation pour les faces exposées et les faces protégées.
Amélioration dans la version 6.3.2

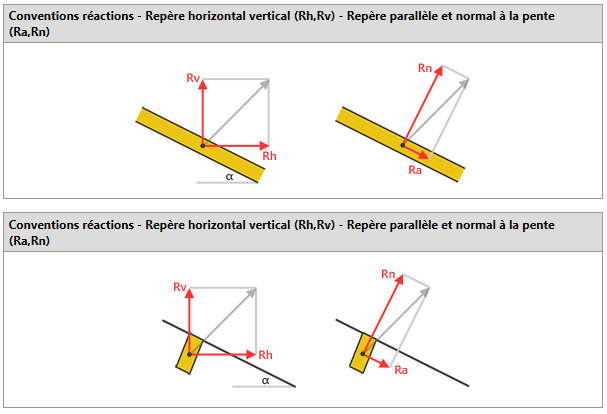

6.3.2_BAT_1999 : Note de calcul : Réactions d’appui dans repère local utilisateur
Dans la table « Synthèse : Réactions aux appuis », les réactions d’appui exprimées dans un repère différent du repère global classique étaient incorrectes.
Correction dans la version 6.3.2
6.3.2_BAT_2040 : Note de calcul : Symboles mathématiques
Dans les exports « Word » ou « pdf », les symboles mathématiques || (valeurs absolues) et φ (phi) étaient mal représentés dans certaines formules.
Correction dans la version 6.3.2
6.3.2_BAT_2041 : Copie d’études : Modèles de note de calcul
Les modèles de note de calcul n’étaient pas recopiés dans le cas de la création d’une étude par copie d’une étude existante.
Amélioration dans la version 6.3.2
Modules ACORD-Connect

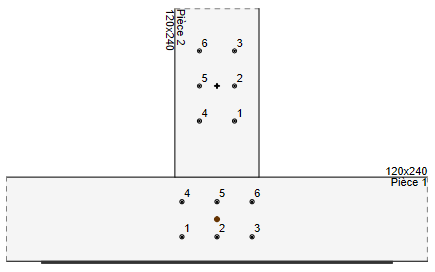

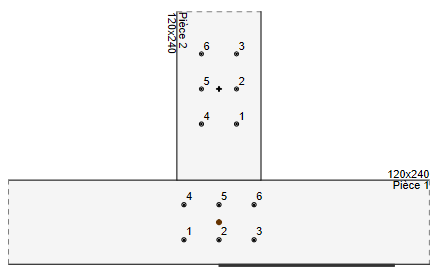

6.3.2_Assemblages bois_1945 : Représentation des zones admissible
![]() |
![]() |
---|---|
Version 6.3.1 | Version 6.3.2 |
Dans les assemblages avec plaques auxiliaires, la représentation des zones admissibles pour la position des organes pouvait être incorrecte dans certaines configurations.
Correction dans la version 6.3.2
Version 6.3.1
Jan 2024
Plateforme
6.3.1_Ouvrir_1768 : Ouverture par double click
Dans certaines configurations, l’ouverture d’un fichier « acord6 » par double click pouvait conduire à des anomalies (Icone ACORD non visible dans la barre des tâches, grilles non visibles dans les études Express, …).
Correction dans la version 6.3.1
6.3.1_Sauvegarde_1764 : Problèmes à la sauvegarde d’un projet
Dans le cas de projets contenant un très grand nombre d’études du même type (Exemple : Plusieurs dizaines d’études Abat3D), les modifications réalisées dans une étude donnée pouvaient ne pas être correctement sauvegardées.
Correction dans la version 6.3.1
Modules ACORD-Express
6.3.1_Poutres_1746 : Transfert de charges entre éléments
Dans les modules ACORD-Express Poutres, des fonctionnalités permettant le transfert de charges entre éléments ont été ajoutées.
Charges « Chevrons » sur « Pannes »
Charges « Pannes » sur « Arbalétriers »
Charges « pannes » sur « Arêtiers, Noues »
A titre d’exemple, la figure ci-dessous montre la modification apportée dans la grille de définition des pannes.
L’activation de l’item « … » du champ « Transfert de charges pour étude chevrons » entraîne l’affichage de la boîte de dialogue ci-dessous :
Cette boîte de dialogue permet la définition des éléments principaux suivants :
Nom de l’étude « Chevron » qui sera utilisée pour la récupération des charges à appliquer,
Numéro de l’appui du chevron qui sera utilisé pour le transfert des charges. Notons que si la panne courante est « faîtière », l’appui 1 sera sélectionné par défaut. A l’inverse, si la panne est « intermédiaire » cet appui 1 ne sera plus accessible.
Type de la charge à transférer (Répartie ou ponctuelle). Si l’utilisateur choisit le transfert par l’intermédiaire d’une charge répartie, cette dernière est calculée en utilisant l’entraxe entre chevrons.
Les charges réparties qui seront transférées pour les cas de charge permanente et de neige sont indiquées dans la zone graphique de la boîte de dialogue.
L’activation des boutons « Appliquer » ou « Ok » (Ok=Appliquer avec fermeture de la boîte de dialogue) entraîne le transfert des charges considérées sur la panne courante. Les charges sont transférées sous la forme de « charges additionnelles ». Dans l’exemple ci-dessus, les pages de grille de la panne seront ainsi mises à jour comme suit :
Charge permanente additionnelle
Charge neige normale additionnelle
Charge neige accidentelle additionnelle
Dans le cas ou le type de charge à transférer est « Ponctuel », la boîte de dialogue prend la forme ci-dessous.
Le nombre de forces ponctuelles (de chevrons) est ici demandé ainsi que l’entraxe entre ces derniers. Ces valeurs sont initialisées automatiquement en tenant compte de l’entraxe déclaré dans l’étude « Chevron ».
Une case à cocher « Demi-charge chevrons à l’origine et à l’extrémité de la panne » permet de ne considérer que la moitié de la charge appliquée par le chevron « courant ».
Les charges ponctuelles qui seront transférées pour les cas de charge permanente et de neige sont indiquées dans la zone graphique de la boîte de dialogue.
Les charges sont transférées sous la forme de « charges additionnelles ponctuelles ». Dans l’exemple ci-dessus, la page de grille « Charges permanentes » de la panne sera ainsi mise à jour comme suit :
Charges permanentes additionnelles ponctuelles
Le transfert de charges entre pannes et arbalétrier a un fonctionnement très similaire à celui exposé ci-dessus. Nous montrons ci-dessous la boîte de dialogue considérée dans ce cas particulier.
Dans le cas particulier de transfert de charges entre panne et « arêtier » ou « nous », la boîte de dialogue proposée prend la forme ci-dessous :
Dans ce cas particulier, il n’est possible de transférer que les charges ponctuelles correspondant à l’appui de l’extrémité de la panne. La boîte de dialogue montrée ci-dessus permet la définition des éléments principaux suivants :
Nom de l’étude « Panne » qui sera utilisée pour la récupération des charges à appliquer,
Versant (A ou B) où se trouve la panne,
Une case à cocher permettant de prendre en compte le cas particulier ou une panne symétrique est à prendre en compte sur l’autre versant,
La position de la panne dans le versant considéré,
Un choix permettant de définit si l’arêtier (ou la noue) est chargé par l’appui origine ou extrémité de la panne considérée.
Comme indiqué plus haut, les charges seront ici aussi transférées sous la forme de « charges additionnelles ponctuelles ».
Amélioration dans la version 6.3.1
6.3.1_Poutres_1784 : Superposition indication matériau et section
Dans les modules ACORD-Express Poutres, les indications graphiques permettant la représentation des matériau et section utilisées pouvaient être superposées et donc difficilement lisibles.
Amélioration dans la version 6.3.1
6.3.1_Ossatures bois_1714 : Palette de couleurs résultats
La palette de couleurs utilisée pour représenter les résultats dans le module « Ossatures bois » a été amélioré. La couleur rouge (au lieu de magenta) est en particulier utilisée maintenant pour visualiser les parois non admissibles.
Amélioration dans la version 6.3.1
Modules ACORD-Bat
6.3.1_BAT_1720 : Général : Non prise en compte du dernier champ modifié dans la grille de données
Dans certains cas particuliers, le dernier champ modifié dans la grille de données pouvait ne pas être pris correctement en compte si ce dernier était toujours « actif » au moment de l’activation du bouton « Appliquer ».
Correction dans la version 6.3.1
6.3.1_BAT_1753 : Général : Export ACORD-Bat 2D vers ACORD-Bat 3D
L’export d’une étude 2D vers une étude 3D ne fonctionnait pas correctement si un cas de calcul de type « Mode de vibration » avait été défini dans l’étude 2D.
Correction dans la version 6.3.1

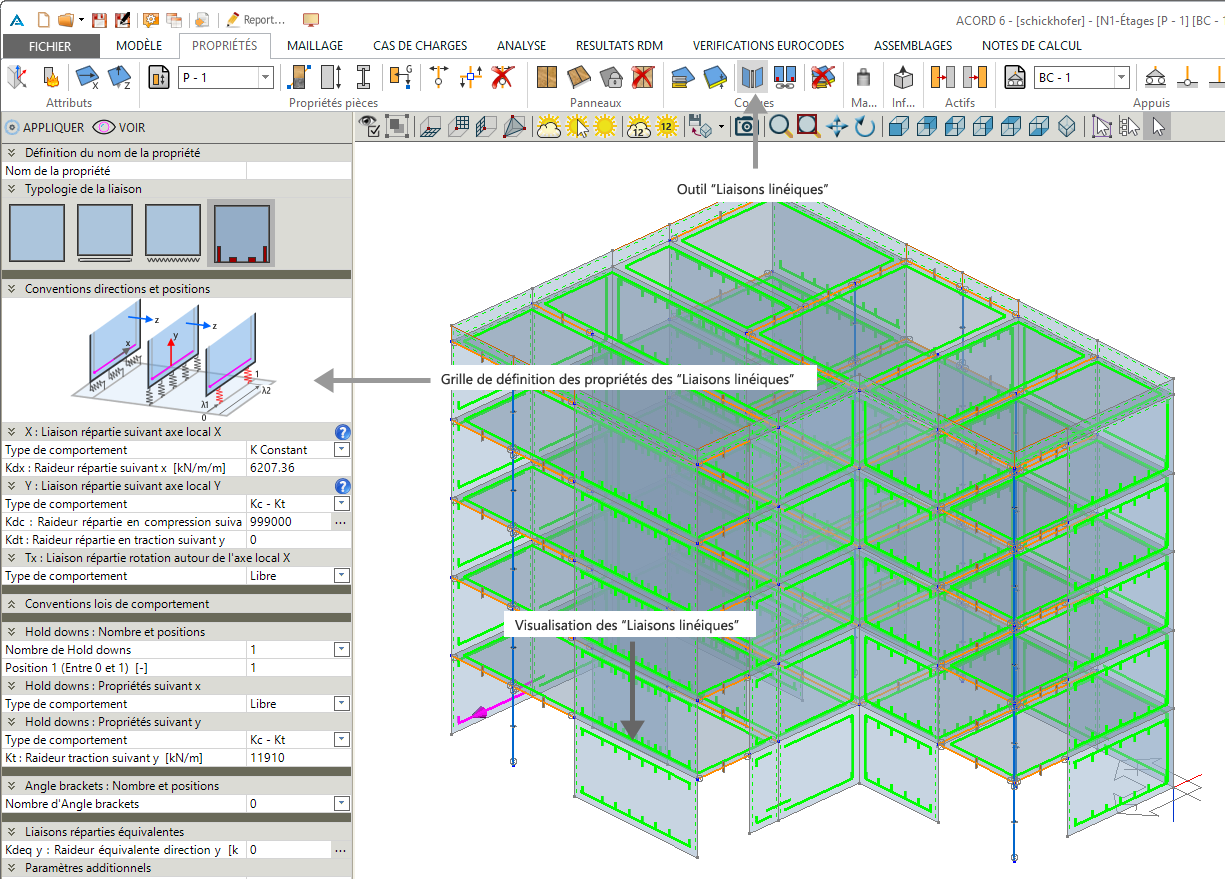

6.3.1_BAT_1771 : Modèle : Bouton « Voir » pour propriétés liaisons linéiques
Le bouton « Voir » de la grille de propriétés « Liaisons linéiques » ne fonctionnait pas pour les liaisons ayant un comportement linéaire si un calcul de raideurs équivalentes avait été réalisé (Outil : Analyse – Mise à jour KEquivalent pour liaisons linéiques).
Correction dans la version 6.3.1
6.3.1_BAT_1772 : Modèle : Copie des propriétés « Vérifications réglementaires »
Les propriétés de pièce pour la vérification réglementaire (Longueurs de flambement, etc), n’étaient pas « copiées » par les opérations de création par translation – rotation – symétrie.
Correction dans la version 6.3.1

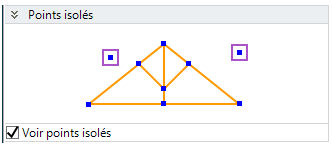

6.3.1_BAT2D_1754 : Modèle : Outil « Analyse géométrie du modèle »
L’accès à l’outil « Analyse de la géométrie du modèle » a été ajouté dans le module « ACORD-Bat 2D Général ».
Amélioration dans la version 6.3.1
6.3.1_BAT3D_1737 : Modèle : Outil « Intersection de surface »
Dans certaines configurations, l’outil « Intersection de surfaces » ne fonctionnait pas correctement (L’intersection d’une surface A par une surface B pouvait être obtenue alors que l’opération symétrique (Intersection de B par A) ne fonctionnait pas.
Correction dans la version 6.3.1

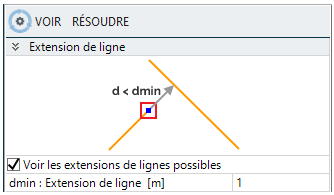

6.3.1_BAT_1736 : Modèle : Outil « Extension de ligne »
L’extension d’une ligne jusqu’à intersection d’une autre ligne appartenant au contour d’une surface entraînait la perte des propriétés associées de cette surface.
Correction dans la version 6.3.1
6.3.1_BAT2D_1734 : Modèle : Outil « Création de pièce par extension »
Dans le module ACORD-Bat 2D Vertical, la création d’une pièce par extension pouvait générer un repère local erroné pour cette pièce.
Correction dans la version 6.3.1
6.3.1_BAT_1733 : Modèle : Bouton « Voir »
Pour certaines propriétés, le bouton « Voir » ne tenait pas compte des propriétés de visibilité des pièces.
Correction dans la version 6.3.1

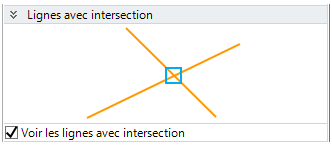

6.3.1_BAT2D_1711 : Modèle : Outil « Création de pièces avec intersection »
L’option « Prise en compte intersections » dans l’outil « Lignes droites » ne fonctionnait pas correctement.
Correction dans la version 6.3.1

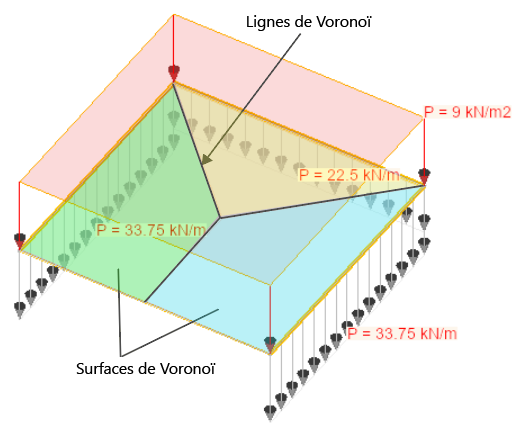

6.3.1_BAT_1730 : Modèle : Charges surfaciques sur pièces – Méthode de Voronoï
Quand une des lignes appartenant aux contours des surfaces de Voronoï coïncidait exactement avec une pièce interne à la surface chargée, la méthode de Voronoï était mise en défaut. Un message d’erreur informait l’utilisateur de l’échec de l’opération.
Correction dans la version 6.3.1
6.3.1_BAT_1774 : Analyse : Identification des cas de charges sismiques
Les raccourcis utilisés pour identifier les cas de charges élémentaires de type sismiques (E, E2, E3,…) étaient identiques aux raccourcis utilisés pour qualifier les cas de charge sismique de type « Calcul spectral ». Bien que n’ayant aucune influence sur les calculs réalisés, cette convention pouvait être gênante pour l’utilisateur. Les raccourcis utilisés pour identifier les cas de charges élémentaires de type sismiques sont maintenant Eu, Eu2, Eu3…
Amélioration dans la version 6.3.1
6.3.1_BAT_1773 : Résultats : Module élastique Welz sections moisées
Le module élastique Welz calculé pour les sections moisées était incorrect.
Correction dans la version 6.3.1

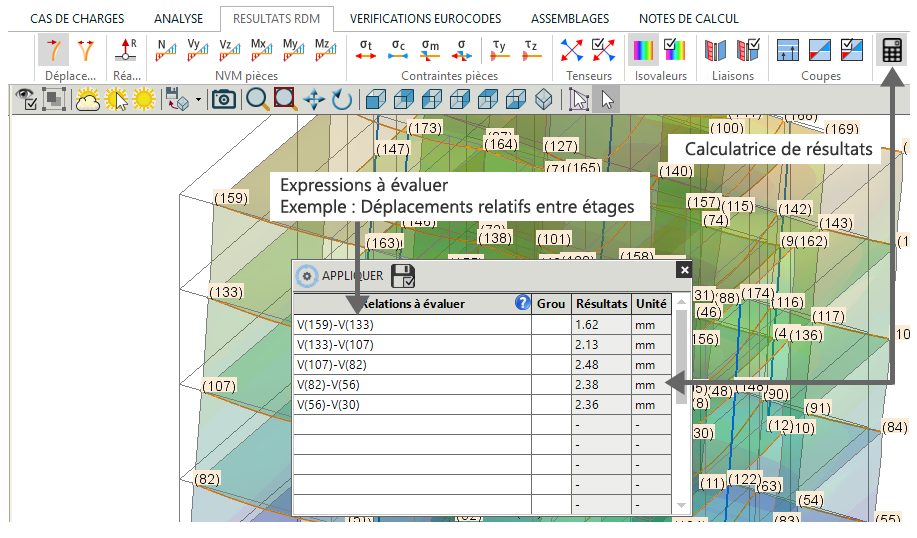

6.3.1_BAT_1719 : Résultats : Outil « Calculatrice résultats »
Le bouton d’aide explicitant le fonctionnement de l’outil « Calculatrice résultats » n’était pas accessible.
Correction dans la version 6.3.1
6.3.1_BAT_1719 : Résultats : Valeurs maximales des contraintes pièces
Dans le d’affichage de résultats de type « Contraintes axiales totales » dans pièces, les valeurs maximales montrées en bas de la fenêtre graphique ne tenaient pas compte des éventuelles options définies par l’utilisateur grâce à l’outil « Options de visualisations résultats ».
Correction dans la version 6.3.1
6.3.1_BAT_1776 : Assemblages : Sélection de tous les assemblages par Ctrl A
La fonction « Ctrl A » inclut maintenant la sélection de tous les assemblages visibles dans l’onglet « Assemblages ».
Amélioration dans la version 6.3.1
6.3.1_BAT_1775 : Assemblages : Vérification de conformité
Dans le cas où l’utilisateur modifiait les propriétés de pièce de manière telle que les assemblages définis devenaient « non conformes » (Exemple : Affectation d’un matériau acier dans une pièce utilisée pour définir un assemblage « bois »), des anomalies pouvaient intervenir dans l’onglet « Assemblages » (messages d’erreurs répétitifs). La conformité des assemblages est maintenant vérifiée à chaque activation de l’onglet assemblages. Les assemblages non conformes sont supprimés de la liste des assemblages. Une boîte de dialogue informe l’utilisateur sur cette opération.
Amélioration dans la version 6.3.1
6.3.1_BAT_1833 : Note de calcul : Tables de réactions d’appui
Les réactions d’appui calculées avec l’option « Réaction dans le repère local de l’appui » étaient erronées dans les tables de réactions des combinaisons linéaires. Elles étaient par contre correctes dans les tables de réaction correspondant à des cas de charges élémentaires.
Correction dans la version 6.3.1
6.3.1_BAT_1738 : Note de calcul : Identification des nœuds dans les tables « Synthèses : Réactions d’appui »
Le préfixe « n » n’était pas utilisé pour distinguer les « nœuds de maillage » par rapport aux « points » de définition de la géométrie dans les tables « Synthèses : Réactions d’appui ».
Amélioration dans la version 6.3.1
Modules ACORD-Connect
6.3.1_Assemblages métal_1777 : Pieds de poteaux
Quand la section du poteau était modifiée, la mise à jour du diamètre des tiges d’ancrage proposé par défaut était prise en compte dans la fenêtre graphique mais pas dans la grille de données.
Correction dans la version 6.3.1
6.3.1_Assemblages bois_1822 : Calcul du nombre efficace knef
Le calcul de « knef » ne tenait pas compte des organes d’assemblages « désactivés » par l’utilisateur.
Correction dans la version 6.3.1
6.3.1_Assemblages bois_1779 : Assemblages avec plaques auxiliaires
Dans les assemblages avec plaques auxiliaires de type « SW », il est maintenant possible d’utiliser des vis et tirefonds de diamètre inférieur ou égal à 6mm.
Amélioration dans la version 6.3.1
Version 6.3.0
Juin 2023
Version 6.3.0 : Explications complémentaires combinaisons ELS
Version 6.3.0 : Explications complémentaires combinaisons ELU
Plateforme
6.3.0_Normes SIA_924 : Introduction des normes suisses SIA
Les études ACORD-Express et ACORD-Bat peuvent maintenant être analysées conformément aux règles suisses SIA suivantes :
SIA 260:2013 + SIA260-C1:2020 - Bases pour l'élaboration des projets de structures porteuses
SIA 261:2020 - Actions sur les structures porteuses
SIA 261/1:2020 - Actions sur les structures porteuses - Spécifications complémentaires
SIA 265:2021 - Construction en bois
SIA 265/1:2018 + SIA 265/1-C1:2021 - Construction en bois - Spécifications complémentaires
Amélioration dans la version 6.3.0
6.3.0_Multilingue_1363 : Accès direct changement de langue
Le changement de langage courant est directement accessible dans la page d’accueil du logiciel par l’intermédiaire d’une liste déroulante.
Amélioration dans la version 6.3.0
Modules ACORD-Express
6.3.0_Poutres_1580 : Solives - Calcul de fréquence si plusieurs portées
Dans le module permettant l’analyse du confort vibratoire, la fréquence propre de la solive était mal calculée dans le cas où il y avait plusieurs portées.
Correction dans la version 6.3.0
6.3.0_Poutres_Fermes_1412 : Charges de neige ponctuelle
Pour les modules poutres et fermes, la possibilité de définir des charges de neige utilisateur ponctuelles a été ajoutée.
Amélioration dans la version 6.3.0
6.3.0_Fermes_1348 : Donnée de combinaison pour critère de fendage
Dans les résultats d’assemblages pour les fermes, le nom de la combinaison associée au critère de fendage le plus défavorable n’était pas donné.
Correction dans la version 6.3.0
6.3.0_Fermes_1591 : Mauvaise représentation charges sur faux entrait
Les charges sur faux entrait n’étaient pas représentées dans la vue graphique quand le mode d’application des charges était choisi égal à « Charges ponctuelles sur pannes ». Les charges étaient prises en compte dans les calculs.
Correction dans la version 6.3.0
6.3.0_Fermes_1608 : Tableau synthétique pour assemblages
Le tableau présentant les résultats synthétiques pour assemblages a été ajouté.
Amélioration dans la version 6.3.0
6.3.0_Ossatures bois_1361 : Annuler / Rétablir
Les outils « Annuler » (Undo) et « Rétablir » (Redo) ont été implémentés et sont opérationnels pour toutes les actions sur la définition du modèle.
: Outils « Annuler » et « Rétablir »
ajoutés dans la barre d’outils
Amélioration dans la version 6.3.0

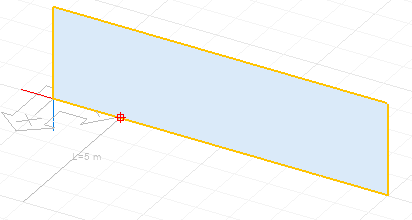

6.3.0_Ossatures bois_1362 : Points d’accrochage
Dans la génération des murs, il est maintenant possible de « s’accrocher (points aimantés) » aux points milieux et points perpendiculaires des murs existants.
![]() |
![]() |
---|---|
Accrochage point perpendiculaire | Accrochage point milieu |
Amélioration dans la version 6.3.0
6.3.0_Ossatures bois_1354 : Grille et lignes de construction
La représentation des grilles d’aide et lignes de construction a été améliorée. Elle est maintenant conforme aux conventions déjà utilisées dans les modules ACORD-Bat.
Amélioration dans la version 6.3.0
6.3.0_Ossatures bois_1351 : Modification de paroi
Une protection a été ajoutée dans l’option « Modification de longueur de paroi » pour empêcher l’affectation de longueurs nulles.
Amélioration dans la version 6.3.0
6.3.0_Ossatures bois_1350 : Ouvertures
Quand l’outil « Ouvertures » est activé, le fait de cliquer avec le bouton droit sur une ouverture entraîne la sélection de cette dernière. Cette indication graphique indique à l’utilisateur l’ouverture sur laquelle porteront les éventuels changements de propriétés (position ou taille de l’ouverture) par activation du bouton « Appliquer ».
Amélioration dans la version 6.3.0

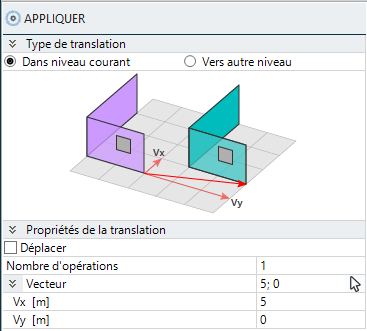

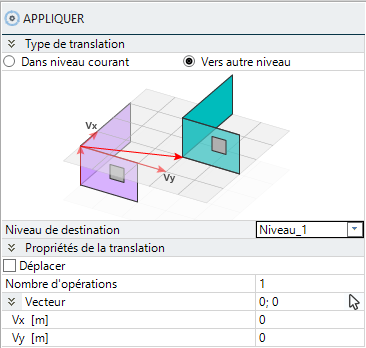

6.3.0_Ossatures bois_1349 : Translation de parois
L’outil « Translation de parois » a été ajouté. Cet outil permet la translation des parois sélectionnées dans le niveau courant ou vers un autre niveau.
![]() |
![]() |
---|---|
Grille : Translation dans niveau courant | Grille : Translation vers autre niveau |
Amélioration dans la version 6.3.0

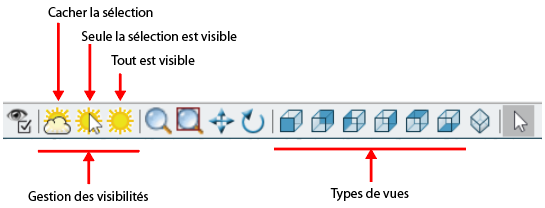

6.3.0_Ossatures bois_1403 : Amélioration des outils de gestion de vue
Dans la barre d’outils associée à la vue graphique, les deux familles d’outils suivants ont été ajoutées :
Outils de gestion de la visibilité des parois,
Outils de définition des vues « types » (face, gauche, etc).
Amélioration dans la version 6.3.0
Modules ACORD-Bat

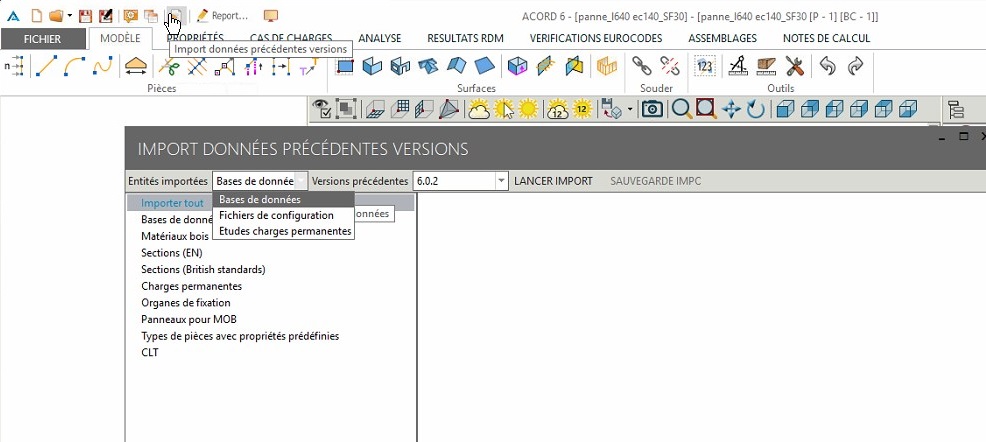

6.3.0_BAT_1357 : Général : Import d’études à partir de fichiers « .acord6 »
Il est maintenant possible d’importer une étude à partir d’un fichier standard au format « .acord6 ». Après sélection du fichier « .acord6 » considéré, une boîte de dialogue vous permettant de choisir l’étude à importer est proposée. Les études proposées dans le choix seront les études ayant le même type que l’étude dans laquelle l’import est demandé.
![]() |
![]() |
---|---|
Types de fichiers importables | Choix de l’étude dans le projet |
Amélioration dans la version 6.3.0

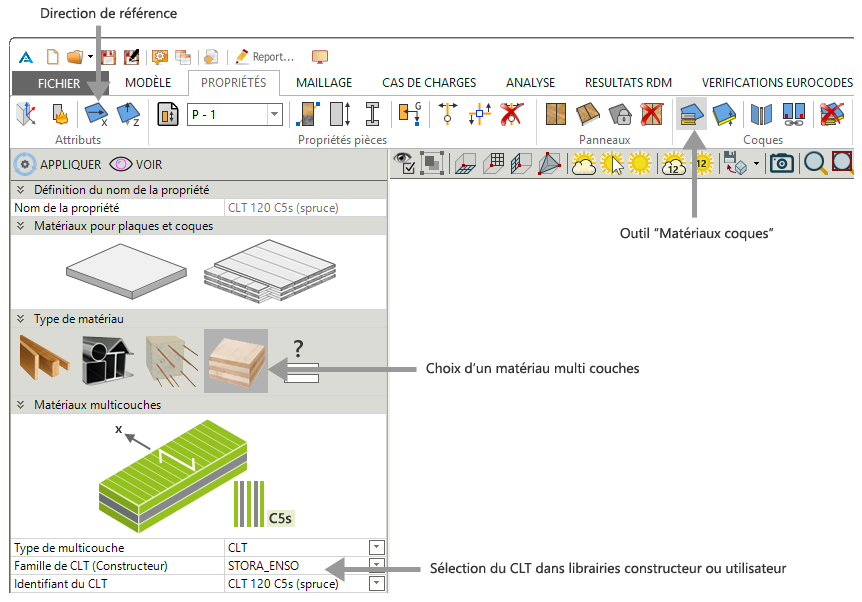

6.3.0_BAT_1344 : Base de données CLT : Ajout de Hasslacher
Les produits CLT de type Hasslacher ont été ajoutés dans la base de données des produits CLT.
Amélioration dans la version 6.3.0
6.3.0_BAT_1453 : Modèle : Extensions de lignes
Dans certaines configurations, l’outil « Extensions de lignes » entraînait la génération de points doubles.
Correction dans la version 6.3.0
6.3.0_BAT_1446 : Modèle : Opérations et groupes de liaisons linéiques
Dans les opérations de type translation, rotation, symétrie, les groupes de liaisons linéiques n’étaient pas considérés.
Amélioration dans la version 6.3.0
6.3.0_BAT_1454 : Modèle : Propriétés des croix
Il est maintenant possible de définir des propriétés de raideur pour les éléments « croix ». (Voir nouvelle interface dans figure ci-dessous).
Amélioration dans la version 6.3.0
6.3.0_BAT_1364 : Modèle : Conservation des liaisons après « Explose »
Les propriétés de liaison sont maintenant conservées après l’opération « Explose » pour une pièce donnée.
Amélioration dans la version 6.3.0
6.3.0_BAT_1365 : Modèle : Numérotation utilisateur
Le mode information (par click bouton droit à la souris) ne fonctionnait pas avec l’outil « Numérotation utilisateur ». Cette fonction a été mise en place.
Amélioration dans la version 6.3.0
6.3.0_BAT_1511 : Modèle : Représentation graphique des repères locaux de pièces
La dimension utilisée pour la représentation du repère local d’une pièce tient compte de la longueur de cette dernière. Dans le cas particulier de pièces très courtes, cette contrainte entraîne la représentation de repère très petits et donc difficilement lisibles. Une option a été ajoutée pour lever cette contrainte et représenter ainsi tous les repères avec la même longueur.
Amélioration dans la version 6.3.0
6.3.0_BAT_1560 : Charges : Charges réparties sur pièces
La suppression des charges réparties affectées à une poutre par affectation d’une charge nulle ne fonctionnait pas.
Correction dans la version 6.3.0
6.3.0_BAT_1574 : Charges : Charges réparties sur pièces
Les charges réparties sur poutres n’étaient pas affectées si la longueur réelle définissant le segment de charge était supérieure à la longueur de la pièce (situation fréquente quand on récupérait la longueur à la souris). La charge est maintenant appliquée en considérant que la longueur du segment est la longueur de la pièce.
Correction dans la version 6.3.0

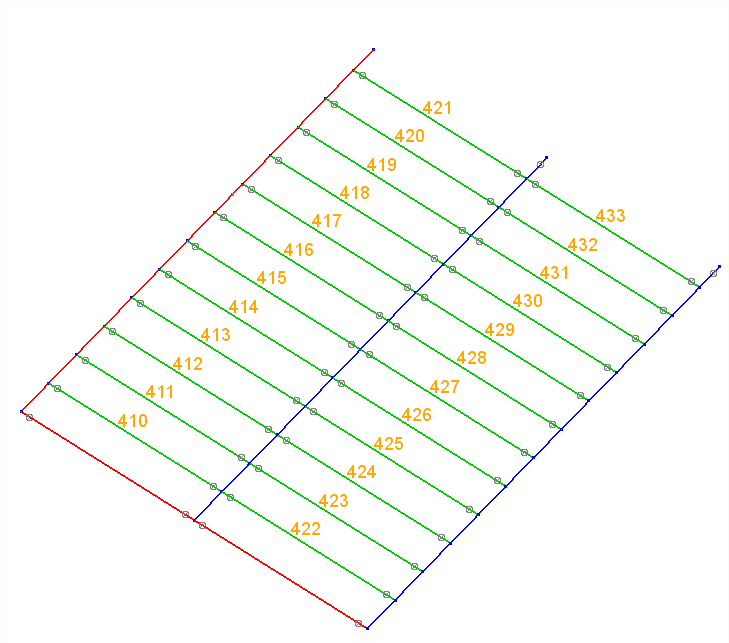

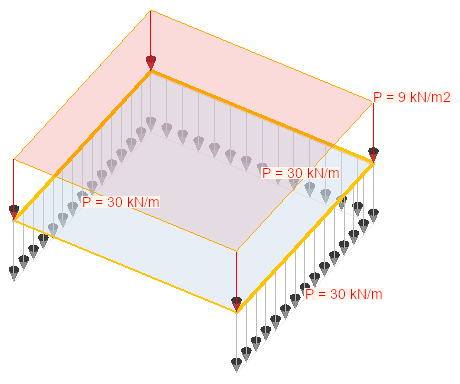

6.3.0_BAT_1399 : Charges : Charges surfaciques sur pièces
Les algorithmes permettant la transformation des charges surfaciques définie sur une surface ou un groupe de surfaces en charges réparties sur pièces ont été améliorés. Les trois « méthodes » définies dans le tableau ci-dessous peuvent maintenant être utilisées.
Option : Uniforme Avec cette option par défaut, la charge totale considérée sur chaque région indépendante est simplement répartie de manière uniforme sur chacune des pièces porteuses intervenant dans la région. |
![]() |
Option : Voronoï Avec cette méthode, nous cherchons les « surfaces d’influences » associées à chacune des pièces porteuses selon la méthode dite de « Voronoï ». La charge associée à chacune de ces surfaces de Voronoï est ensuite transformée en charge répartie sur la pièce correspondante. |
![]() |
Option : Plaque rigide Avec cette option, on considère que chaque région indépendante est une plaque rigide s’appuyant sur les éléments porteurs considérés comme des « appuis souples ». Les charges réparties sur les pièces porteuses intervenant dans la région correspondent ainsi de manière qualitative aux réactions vues par les appuis souples. |
![]() |

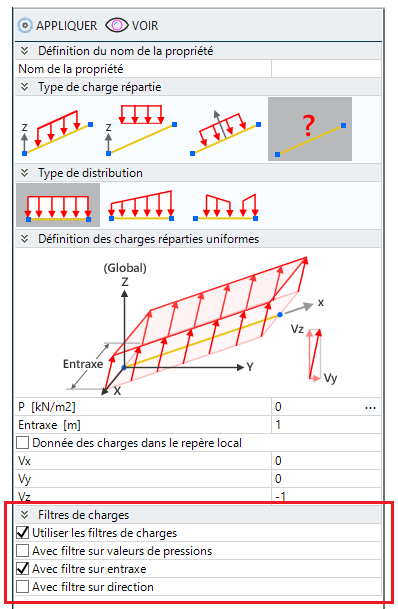

L’interface utilisateur a également été amélioré de façon à permettre en particulier une définition plus facile des charges variables par l’intermédiaire d’un tableau comme indiqué dans la figure ci-dessous.
Par ailleurs, il est maintenant possible de filtrer les pièces « actives » associées à une région par la définition d’une direction utilisateur.
Dans l’exemple ci-dessus, les pièces active notées « + » interviendront ainsi dans la répartition des charges (car dans la direction du vecteur utilisateur Vm), tandis que les pièces actives notées ici « - » ne seront pas prises en compte.
Les options de visualisation ont été enrichies pour permettre la représentation du vecteur Vxs (utilisé pour l’orientation des zones de charges) et la représentation des lignes de Voronoï.
Amélioration dans la version 6.3.0

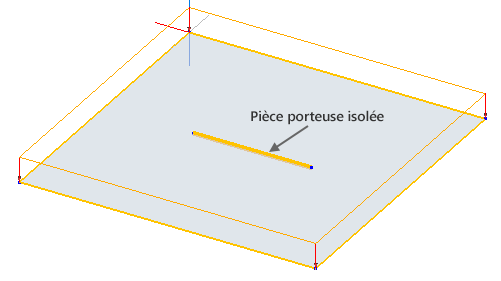

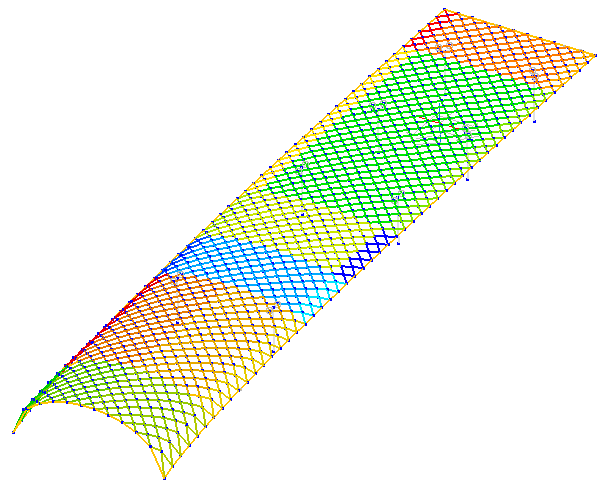

6.3.0_BAT_1495 : Charges : Charges surfaciques sur pièces

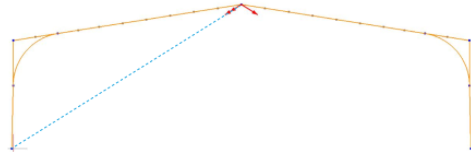

Les pièces courbes peuvent maintenant être considérées comme « porteuses » et recevoir des charges surfaciques sur pièces.
Amélioration dans la version 6.3.0

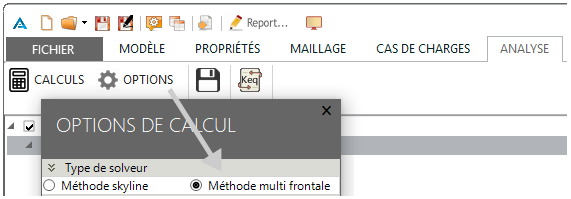

6.3.0_BAT_1552 : Analyse : Calcul des modes de flambement
Les modes de flambement peuvent maintenant être calculés en utilisant le solveur de type « Méthode multi-frontale » et sont donc obtenus de façon sensiblement plus rapide.
Amélioration dans la version 6.3.0
6.3.0_BAT_713 : Analyse : Second ordre et charges thermiques
Le caractère de type « force suiveuse » (forces dont la direction suit la déformation de la structure) n’était pas correctement pris en compte pour les charges thermiques dans une analyse au second ordre.
Correction dans la version 6.3.0

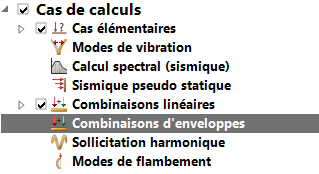

6.3.0_BAT_1353 : Analyse : Combinaisons d’enveloppes
Le module permettant l’obtention de combinaisons d’enveloppes (combinaisons de combinaisons) a été introduit.
Amélioration dans la version 6.3.0
6.3.0_BAT_700 : Analyse : Paramètres kdef
Les paramètres kdef utilisés dans l’analyse d’une structure bois sont maintenant paramétrables dans l’outil « bases de données ».
Amélioration dans la version 6.3.0
6.3.0_BAT_1587 : Analyse : Charges surfaciques quelconques sur plaques
Un problème de précision pouvait entraîner dans certains cas l’application dans le calcul de charges très légèrement inférieures aux charges surfaciques définies par l’utilisateur.
Correction dans la version 6.3.0

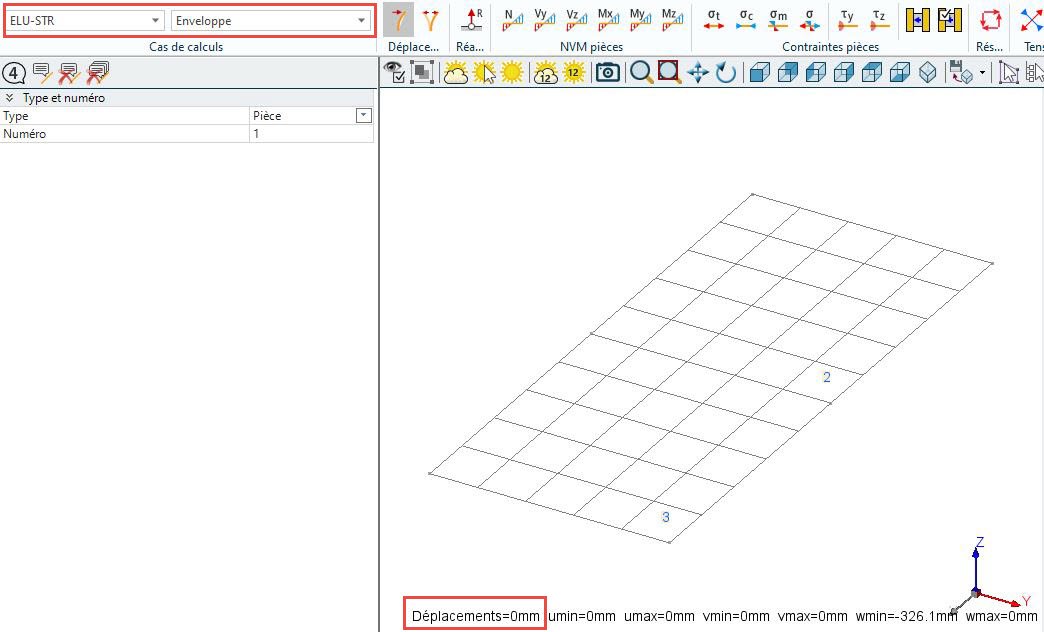

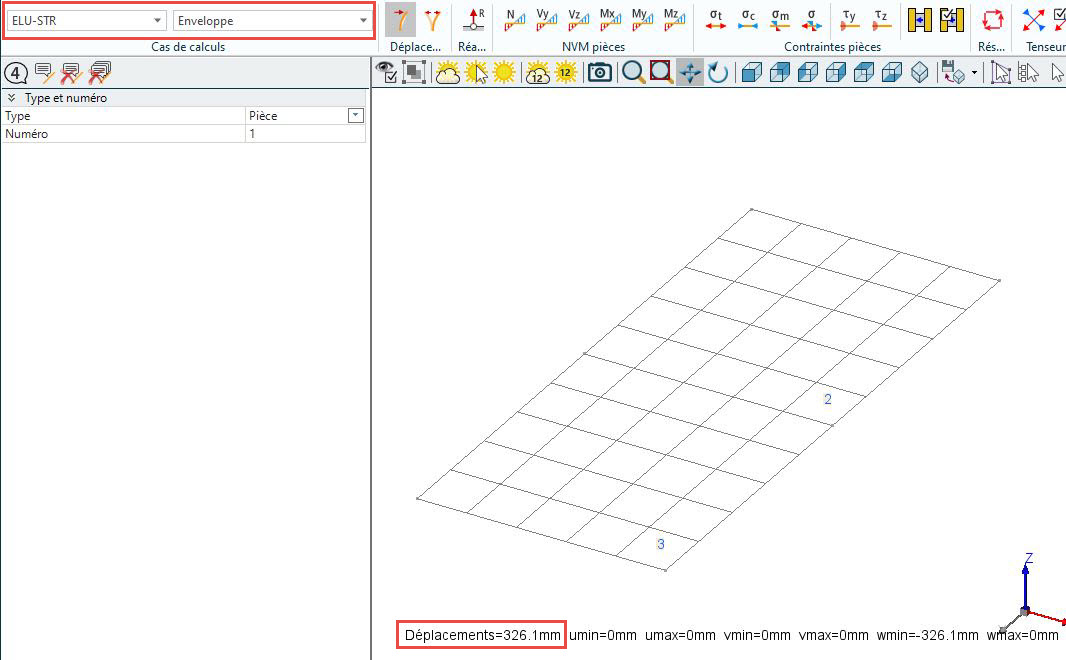

6.3.0_BAT_1646 : Analyse : Possibilité de sauvegarder et visualiser les combinaisons non convergées
L’activation de l’option de configuration « Stockage de la solution même si non convergence » permet la sauvegarde et la visualisation des combinaisons linéaires non convergées. A la fin des calculs demandés, un message permet la visualisation des combinaisons linéaires élémentaires n’ayant pas convergé pour chaque cas de calcul.
Amélioration dans la version 6.3.0
6.3.0_BAT : Analyse : Ajout de « Méthode de combinaison » pour la définition des combinaisons linéaires ELU et ELS
La prise en compte de différentes annexes nationales pour les Eurocodes ainsi que la considération des normes suisses SIA ont entraîné la définition de la propriété « Méthode de combinaison » dans la définition des cas de calculs de type « combinaison linéaires ». Des explications détaillées sur cette propriété sont données à la fin du présent chapitre.
Pour les études réalisées en considérant les Eurocodes avec annexes nationales françaises, cette propriété est initialisée automatiquement et peut ainsi être « ignorée » par l’utilisateur.
Amélioration dans la version 6.3.0
6.3.0_BAT_1356 : Résultats : Flux de cisaillement dans les panneaux
Il est maintenant possible de visualiser les flux de cisaillement repris
par les surfaces avec panneaux. Un bouton spécifique
() a été ajouté dans la barre
d’outils des résultats. Les options de visualisation permettent le
réglage des échelles de représentation.
Amélioration dans la version 6.3.0
6.3.0_BAT_1355 : Résultats : Calculatrice résultats
L’outil « Calculatrice résultats » disponible dans le module « Résultats » a été enrichie par l’ajout d’opérations possibles sur les efforts NVM à l’origine et à l’extrémité des pièces à l’aide des paramètres ci-dessous :
No, Vyo, Vzo, Mxo, Myo, Mzo : Efforts à l’origine de la pièce considérée
Ne, Vye, Vze, Mxe, Mye, Mze : Efforts à l’extrémité de la pièce considérée
Il est également possible d’utiliser les facteurs trigonométriques « Cos », « Sin » et « Tan » en association avec les valeurs de F(id). Nous pourrons ainsi avoir à titre d’exemple :
No(25)*Cos(25) + Ve(32)/Tan(40)
Amélioration dans la version 6.3.0
6.3.0_BAT_1554 : Vérifications réglementaires : Propriétés de vérification bois
L’image servant à illustrer les données définissant la position en hauteur de la charge était erronée.
Correction dans la version 6.3.0
6.3.0_BAT_1559 : Vérifications réglementaires : Filtre de résultats
Pour filtrer les résultats (valeurs et diagrammes), l’utilisateur devait définir un pourcentage du taux de travail maximum. Pour permettre un filtre plus pratique, il est maintenant possible de définir la valeur du taux de travail au-dessus de laquelle les résultats sont obtenus.
Amélioration dans la version 6.3.0

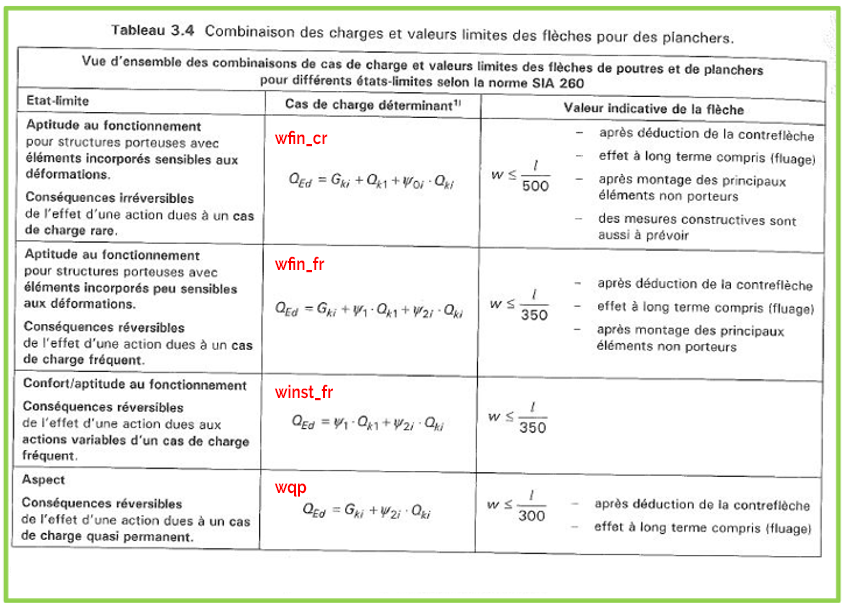

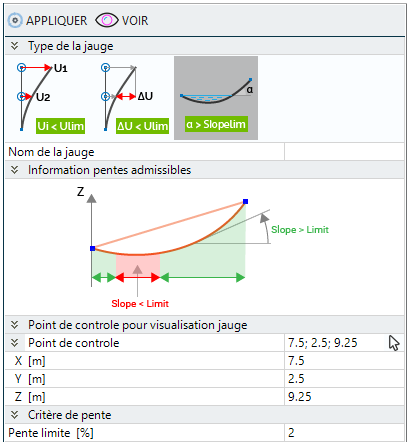

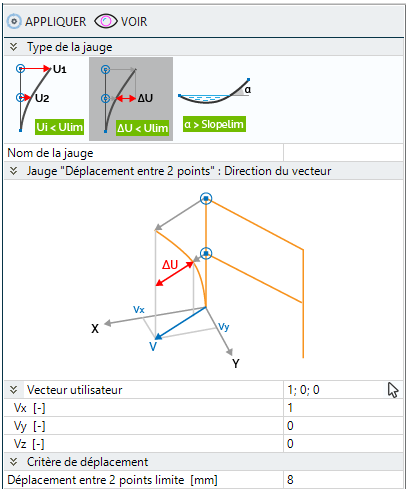

6.3.0_BAT_1522 : Vérifications réglementaires ELS
La vérification des flèches est un sujet complexe dans la mesure où les exigences définies par les Eurocodes « standards » et les annexes nationales associées ou les normes suisses (SIA) peuvent être (très) différentes. Les critères ELS considérés pour chaque pays sont initialisés par défaut par le logiciel. Ces derniers peuvent néanmoins être édités par l’utilisateur par activation de l’item « Bases de données / Coefficients règlements ».

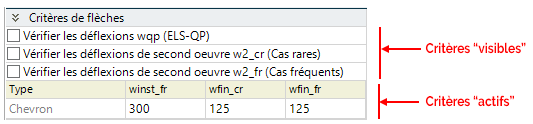

Cette fonctionnalité permet de définir les critères à considérer pour les pièces bois (et CLT) et les pièces acier. Pour chaque catégorie, il est ainsi possible d’éditer les critères :
Actifs : Les critères ELS notés « actifs » seront automatiquement considérés*.
Visibles : Les critères ELS notés « visibles » seront les critères que l’utilisateur pourra activer où désactiver par l’intermédiaire de l’interface utilisateur.
* Dans le cas particulier ou un critère est à la fois actif et visible, la « case à cocher » associée au critère est activée par défaut.

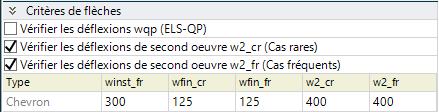

L’image ci-dessous donne à titre d’exemple, l’interface « Express » pour la vérification ELS d’une pièce bois dans le cas de l’utilisation des normes suisses SIA.
Amélioration dans la version 6.3.0
6.3.0_BAT_1484 : Assemblages : Info assemblages métalliques
L’information par clic droit ne fonctionnait pas correctement pour les assemblages métalliques.
Correction dans la version 6.3.0
6.3.0_BAT_1583 : Assemblages : Pièces avec matériaux définis en manuel
La définition d’assemblages constitués avec des pièces pour lesquelles le matériau utilisé était un matériau défini en « manuel » (et non par bibliothèque) entrainait un arrêt du logiciel.
Correction dans la version 6.3.0
6.3.0_BAT_1312 : Note de calcul : Amélioration de la table « Propriétés des panneaux »
Le contenu de la table « Propriétés des panneaux » a été améliorée de façon à être plus lisible et à fournir le détail des système verticaux considérés dans le cas de surfaces de type « mur ».
Amélioration dans la version 6.3.0

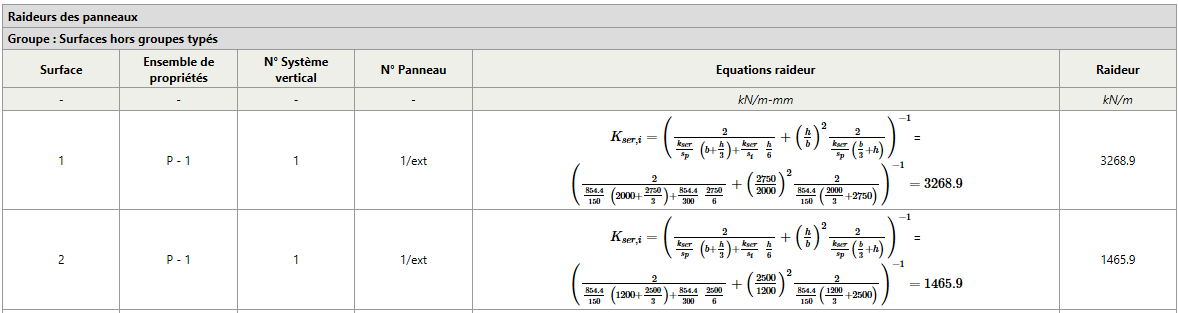

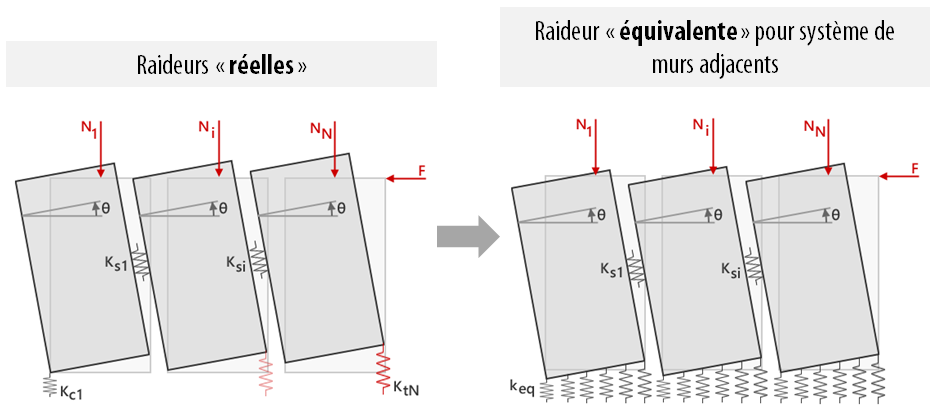

6.3.0_BAT_1313 : Note de calcul : Ajout de la table « Raideur des panneaux »
La table « Raideur des panneaux » a été ajoutée de façon à détailler l’obtention des raideurs considérées pour les panneaux et les murs du modèle.
Amélioration dans la version 6.3.0

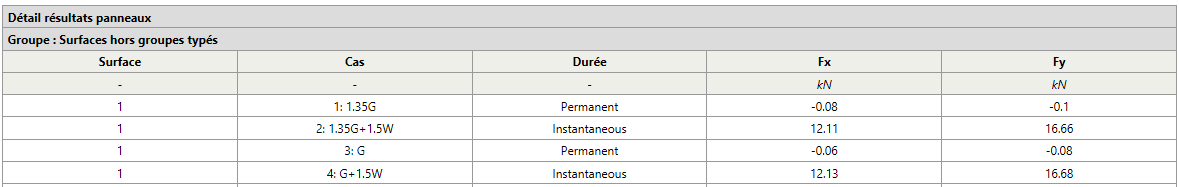

6.3.0_BAT_1324 : Note de calcul : Ajout des tables « Résultats panneaux », « Détail Résultats panneaux », « Enveloppe Résultats panneaux »
La table « Résultats panneaux » a été ajoutée pour les cas de calcul élémentaires. Les tables « Détail résultats panneaux » et « Enveloppe résultats panneaux » ont été rajoutées pour les cas de calcul de type combinaisons linéaires.
Ces tableaux indiquent les efforts de cisaillement repris par chacune des surfaces de panneaux.
Amélioration dans la version 6.3.0
6.3.0_BAT_1528 : Note de calcul : Tables « Détail : Efforts N, V, M min et max dans les pièces »
Dans les tables « Détail : Efforts N, V, M min et max dans les pièces », les numéros de combinaison débutaient à 0 au lieu de 1.
Correction dans la version 6.3.0
6.3.0_BAT_1366_1367 : Note de calcul : Corrections dans tables « Détails forces aux assemblages »
Les anomalies apparaissant dans certaines configurations dans les tables de type « Détail forces aux assemblages » ont été corrigées.
Correction dans la version 6.3.0
6.3.0_BAT2D_1582 : Note de calcul : Non accès aux cas de calcul « Modes de vibration » et « Calculs pseudo-statiques »
Dans ACORD-Bat 2D, l’onglet « Note de calcul » ne donnait pas accès aux résultats pour les cas de calculs de type « Modes de vibration » et « Cas pseudo-statique ».
Correction dans la version 6.3.0
6.3.0_BAT_1508 : Note de calcul : Croix
Le tableau des propriétés des croix a été enrichi pour indiquer les éventuelles propriétés de raideur.
Amélioration dans la version 6.3.0
6.3.0_BAT_1590 : Export dans fichier EXCEL
La procédure d’export vers fichier EXCEL a été améliorée de façon à permettre l’export de l’ensemble des tableaux de la note de calcul affichée.
Amélioration dans la version 6.3.0
6.3.0_BAT_1457 : Efforts des pièces sur assemblages
Les tableaux « Détail : Efforts des pièces sur assemblages » et « Détail : Efforts caractéristiques des pièces sur assemblages » ont été ajoutés. Ces efforts peuvent être données dans le repère « intrinsèque » des pièces dans l’assemblage ou dans un repère défini par l’utilisateur.
Amélioration dans la version 6.3.0
6.3.0_BAT_1410 : Tableau Enveloppe réactions en moment
Le tableau « Enveloppe : Réactions en moment » a été ajouté.
Amélioration dans la version 6.3.0
6.3.0_BAT_1407 : Tableau Détail NVM caractéristiques points internes des pièces
Le tableau « Détail : NVM caractéristiques points internes des pièces » a été ajouté.
Amélioration dans la version 6.3.0

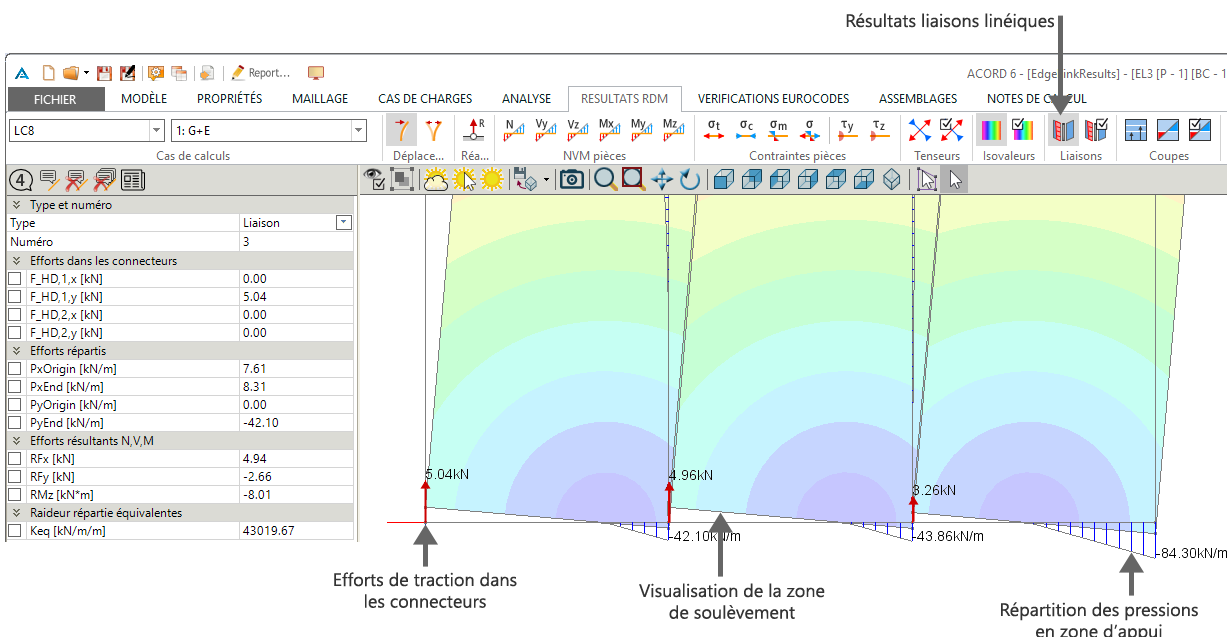

6.3.0_BAT_1016 : Tableaux résultats liaisons linéiques
Les valeurs de charges réparties min et max pour détail et max pour enveloppe ont été rajoutés dans les tableaux de résultats des liaisons linéiques.
Amélioration dans la version 6.3.0

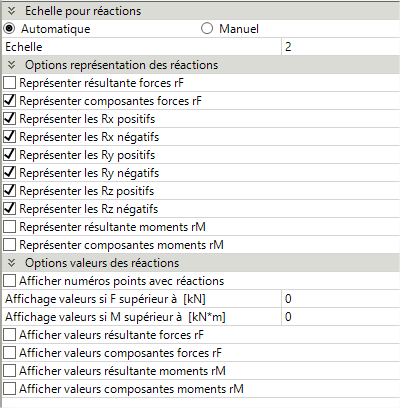

6.3.0_BAT_1409 : Tableaux résultats en réactions
Les réactions d’appui peuvent maintenant être obtenues dans le repère global de la structure, dans le repère local défini dans la définition des appuis ou dans un repère utilisateur quelconque.
Amélioration dans la version 6.3.0
6.3.0_BAT2D_1648 : Ajout de nouveaux modèles de notes de calcul
Les modèles de note de calcul « Note de calcul standard » et « Réactions aux appuis pour BE » ont été ajoutés.
Amélioration dans la version 6.3.0
Modules ACORD-Connect
6.3.0_Assemblages bois_1398 : Assemblages avec plaques auxiliaires : Ajout de butées
L’ajout de butées pouvait s’avérer impossible dans le cas particulier ou les efforts appliqués à l’assemblage pour une combinaison élémentaire donnée étaient strictement nuls. Cette anomalie est corrigée dans la présente version.
Correction dans la version 6.3.0
6.3.0_Assemblages bois_1600 : Représentation des efforts sur butées
Dans certaines configurations (combinaisons avec inversion des efforts en moments), la représentation graphique des efforts sur butées pouvait être incorrect.
Correction dans la version 6.3.0
6.3.0_Assemblages bois_1598 : Dimension a3,c pour broches
Le calcul des dimensions a3,c pour les broches a été modifié pour tenir compte des indications de l’amendement A2.
Correction dans la version 6.3.0
6.3.0_Assemblages bois_1578 : Coefficient knef pour vis SFS
Le coefficient « knef » permettant la prise en compte « efficace » d’organes n’était pas considéré dans le cas des organes de type vis SFS.
Correction dans la version 6.3.0

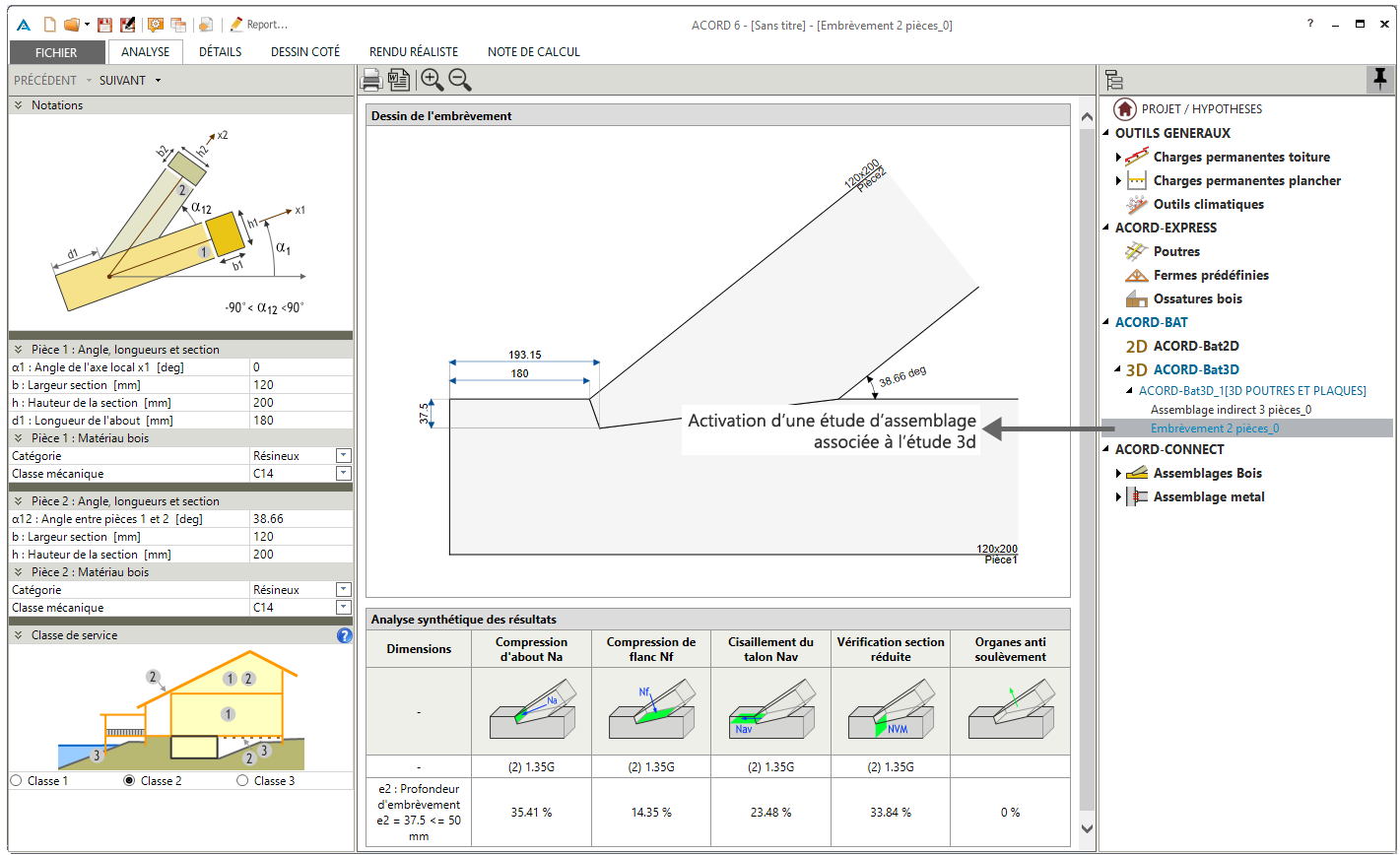

6.3.0_Assemblages bois_1581 : Assemblages par embrèvements
Pour les assemblages par embrèvement, les calculs n’étaient pas réalisés dans le cas particulier où tous les efforts de la première combinaison étaient nuls.
Correction dans la version 6.3.0

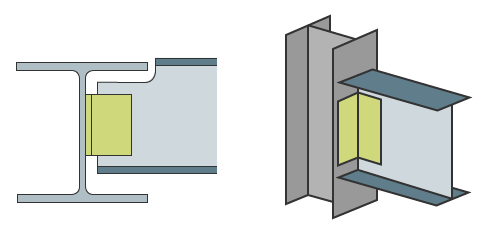

6.3.0_Assemblages acier_1514 : Assemblages métalliques poutre-poutre ou poutre-poteau par cornières
Un module permettant l’analyse des assemblages métalliques poutre-poutre ou poutre-poteau par cornières a été introduit.
Amélioration dans la version 6.3.0

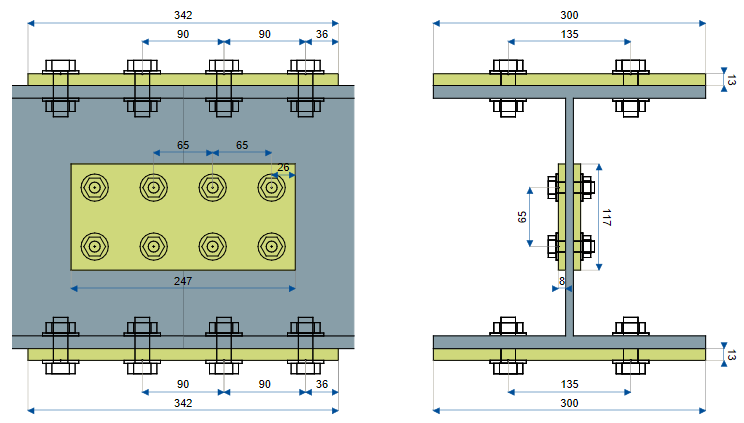

6.3.0_Assemblages acier_1429 : Assemblages métalliques par éclisses
Un module permettant l’analyse des assemblages métalliques poutre-poutre par éclisses a été introduit.
Amélioration dans la version 6.3.0
6.3.0_Assemblages métal_1443 : Pieds de poteau - Calcul de Ft,adh,Rd
La dimension « d1 » n’était pas considérée dans le calcul de Ft,adh,Rd.
Correction dans la version 6.3.0
6.3.0_Assemblages métal_1444 : Pieds de poteau - Calcul de Ft,Rd,Anc
L’équation explicitant le calcul de Ft,Rd,Anc dans le rapport était erronée.
Correction dans la version 6.3.0
Version 6.3.0 : Explications complémentaires combinaisons ELS
Mise en œuvre des critères ELS
Introduction
La vérification des flèches est un sujet complexe dans la mesure où les exigences définies par les Eurocodes « standards » et les annexes nationales associées ou les normes suisses (SIA) peuvent être (très) différentes. Les deux tableaux ci-dessous définissent à titre d’exemple les vérifications considérées dans la version 6.2 de ACORD et les vérifications demandées par les normes suisses SIA.
Dans la version 6.2 de ACORD, les vérifications ELS suivantes sont considérées :
Nature | Combinaison | Critère(s) |
---|---|---|
Bois | ||
Flèches « finales » (Basées sur combinaisons rares) | ELS-UFIN (CR) | wfin_cr, wnetfin_cr |
Flèches « instantanées » (Basées sur combinaisons rares) | ELS-UINST (CR) | winst_cr |
Optionnel | ||
Flèches de « second œuvre » (Basées sur combinaisons rares) | « ELS-UFIN (CR) » - « ELS-GPhase1 | w2_cr |
Acier | ||
Flèches « combinaisons rares » | ELS-CR | wcr |
Flèches « instantanées » (Basées sur combinaisons rares) | ELS-UINST (CR) | winst_cr |
Optionnel | ||
Flèches de « second œuvre » (Basées sur combinaisons rares) | « ELS-CR » - « ELS-GPhase1 | w2_cr |
Les normes SIA recommandent pour le matériau bois les vérifications ELS suivantes :
Nature | Combinaison | Critère(s) |
---|---|---|
Bois | ||
Flèches « finales » (Basées sur combinaisons rares) | ELS-UFIN (CR) | wfin_cr |
Flèches « finales » (Basées sur combinaisons fréquentes) | ELS-UFIN (FR) | wfin_fr |
Flèches « instantanées » (Basées sur combinaisons fréquentes) | ELS-UINST (FR) | winst_fr |
Optionnel | ||
Flèches « finales » (Basées sur combinaisons quasi permanentes) | ELS-QP | wqp |
Flèches de « second œuvre » (Basées sur combinaisons rares) | « ELS-UFIN (CR) » - « ELS-GPhase1 | w2_cr |
Flèches de « second œuvre » (Basées sur combinaisons fréquentes) | « ELS-UFIN (FR) » - « ELS-GPhase1 | w2_fr |
Extrait notes règles SIA
La prise en compte des spécificités définies par les Eurocodes « standards » et les annexes nationales associées ou les normes suisses (SIA) ont ainsi entraîné la mise en place d’un mécanisme « général » de prise en compte des critères ELS.
Dans les paragraphes ci-dessous, nous définissons l’ensemble des critères et combinaisons associées considérés dans cette version 6.3.
Combinaisons et critères ELS
ELS-FR (Combinaisons fréquentes)
ELS-QP (Combinaisons quasi permanentes)
ELS-UFIN (Combinaisons finales)
ELS-UINST (Combinaisons «instantanées»)
ELS-GPhase1 (Combinations pour flèches de second œuvre)
ELS-CR (Combinaisons rares)
$$\sum_{j \geq 1}G_{k,j} + Q_{k,1} + \sum_{i > 1}{\psi_{0,i}Q_{k,i}}$$ |
Critère : “wcr”
$$\frac{| w_{cr} |}{w_{cr,adm}} \leq 1$$ | $$w_{cr,adm} = \frac{L}{ELSRatioWcr}$$ |
ELS-FR (Combinaisons fréquentes)
$$\sum_{j \geq 1}G_{k,j} + \psi_{1,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Critère : “wfr”
$$\frac{| w_{fr} |}{w_{fr,adm}} \leq 1$$ | $$w_{fr,adm} = \frac{L}{ELSRatioWfr}$$ |
ELS-QP (Combinaisons quasi permanentes)
$$\sum_{j \geq 1}G_{k,j} + \sum_{i \geq 1}{\psi_{2,i}Q_{k,i}}$$ |
Critère : “wqp”
$$\frac{| w_{qp} |}{w_{qp,adm}} \leq 1$$ | $$w_{qp,adm} = \frac{L}{ELSRatioWqp}$$ |
ELS-UFIN (Combinaisons finales)
Ces combinaisons prennent généralement en compte les déformations de long terme dues au fluage.
Méthode 1 : Basée sur combinaisons rares
$$\sum_{j \geq 1}G_{k,j} + Q_{k,1} + \sum_{i > 1}{\psi_{0,i}Q_{k,i}}$$ |
Critère : “wfin_cr”
$$\frac{| w_{fin,cr} |}{w_{fin,adm,cr}} \leq 1$$ | $$w_{fin,adm,cr} = \frac{L}{ELSRatioWfin_{cr}}$$ |
Critère : “wnetfin_cr”
$$\frac{| w_{fin,cr} - w_{c} |}{w_{net,fin,adm,cr}} \leq 1$$ | $$w{net,fin,adm,cr} = \frac{L}{ELSRatioWnetfin_{cr}}$$ |
Avec :
wc : Déplacement dû à la contreflèche
wfin,cr : Déplacement dû aux combinaisons ELS-UFIN méthode 1.
De manière schématique, la déformation de long terme est ici obtenue comme suit :
wfin,cr = wcr + wqp,fin − wqp,inst
wcr : Déplacement dû aux combinaisons rares (calculées avec modules « instantanés »)
w*qp,fin : Déplacement dû aux combinaisons quasi-permanentes (calculées avec modules « à long terme »)
wqp,inst : Déplacement dû aux combinaisons quasi-permanentes (calculées avec modules « instantanés »)
Cette méthode est utilisée de manière classique pour l’annexe nationale « France » et pour les règles « SIA Suisse »
Méthode 2 : Basée sur combinaisons fréquentes
$$\sum_{j \geq 1}G_{k,j} + \psi_{1,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Critère : “wfin_fr”
$$\frac{| w_{fin,fr} |}{w_{fin,adm,fr}} \leq 1$$ |
$$w_{fin,adm,fr} = \frac{L}{ELSRatioWfin_{fr}}$$ |
Avec :
wfin,fr : Déplacement dû aux combinaisons ELS-UFIN méthode 2
De manière schématique, la déformation de long terme est ici obtenue comme suit :
wfin,fr = wfr + wqp,fin − wqp,inst
wfr : Déplacement dû aux combinaisons fréquentes (calculées avec modules « instantanés »)
wqp,fin : Déplacement dû aux combinaisons quasi-permanentes (calculées avec modules « à long terme »)
wqp,inst : Déplacement dû aux combinaisons quasi-permanentes (calculées avec modules « instantanés »)
Cette méthode est également utilisée de manière classique pour les règles « SIA Suisse »
ELS-UINST (Combinaisons « instantanées »)
Méthode 1 : Basée sur combinaisons rares
$$Q_{k,1} + \sum_{i > 1}{\psi_{0,i}Q_{k,i}}$$ |
Critère : “winst_cr”
$$\frac{| w_{inst,cr} |}{w_{inst,adm,cr}} \leq 1$$ |
$$w_{inst,adm,cr} = \frac{L}{ELSRatioWinst_{cr}}$$ |
Avec :
winst,cr : Déplacement dû aux combinaisons ELS-UINST méthode 1
Cette méthode est utilisée de manière classique pour l’annexe nationale « France ».
Méthode 2 : Basée sur combinaisons fréquentes
$$\psi_{1,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Critère : “winst_fr”
$$\frac{| w_{inst,fr} |}{w_{inst,adm,fr}} \leq 1$$ |
$$w_{inst,adm,fr} = \frac{L}{ELSRatioWinst_{fr}}$$ |
Avec :
winst,fr : Déplacement dû aux combinaisons ELS-UINST méthode 2
Cette méthode est utilisée de manière classique pour les règles « SIA Suisse ».
ELS-GPhase1 (Combinations pour flèches de second œuvre)
Méthode 1 : Basée sur combinaisons rares
Critère : “w2_cr”
$$\frac{| w_{fin,cr} - w_{GPhase1} |}{w_{2,adm,cr}} \leq 1$$ |
$$w_{2,adm,cr} = \frac{L}{ELSRatioW2_{cr}}$$ |
Avec :
wGPhase1 : Déplacement dû aux combinaisons type ELS-GPhase1 utilisées pour définir les flèches considérées avant la mise en place des éléments fragiles.
wfin,cr : Déplacement dû aux combinaisons ELS-UFIN méthode 1 pour les pièces bois - Déplacement dû aux combinaisons ELS-CR pour les pièces acier.
Cette méthode est utilisée de manière classique pour l’annexe nationale « France » et peut l’être pour les règles « SIA Suisse ».
Méthode 2 : Basée sur combinaisons fréquentes
Critère : “w2_fr”
$$\frac{| w_{fin,fr} - w_{GPhase1} |}{w_{2,adm,fr}} \leq 1$$ |
$$w_{2,adm,fr} = \frac{L}{ELSRatioW2_{fr}}$$ |
Avec :
wfin,fr : Déplacement dû aux combinaisons ELS-UFIN méthode 2 pour les pièces bois - Déplacement dû aux combinaisons ELS-FR pour les pièces acier.
Cette méthode peut être utilisée pour les règles « SIA Suisse ».
Mise en œuvre des critères ELS
Critères associés à chaque pays
Critères et combinaisons linéaires
Critères associés à chaque pays
Pour chaque pays (Eurocodes avec annexes nationales et Suisse SIA), nous définissons les critères ELS considérés par l’intermédiaire d’un tableau du type ci-dessous :
Critère | Pièces bois | Pièces acier | ||
---|---|---|---|---|
Actif | Visible | Actif | Visible | |
wcr | X | |||
wfr | X | |||
wqp | X | |||
winst_cr | ||||
winst_fr | X | X | ||
wfin_cr | X | |||
wnetfin_cr | ||||
wfin_fr | X | |||
wnetfin_fr | ||||
w2_cr | X | X | ||
w2_fr | X | X | ||
Note : _cr : Basé sur combinaisons « rares » _fr : Basé sur combinaisons « fréquentes » |
||||
Exemple : Suisse SIA |
Ce tableau distingue tout d’abord les critères pris en compte pour les pièces bois (et CLT) et les critères considérés pour les pièces acier.
Pour chaque catégorie, on définit ensuite les critères :
Actifs : Les critères ELS notés « actifs » seront automatiquement considérés*.
Visibles : Les critères ELS notés « visibles » seront les critères que l’utilisateur pourra activer où désactiver par l’intermédiaire de l’interface utilisateur.
* Dans le cas particulier ou un critère est à la fois actif et visible, la « case à cocher » associée au critère est activée par défaut.
L’image ci-dessous donne à titre d’exemple, l’interface « Express » pour la vérification ELS d’une pièce bois.
Les critères ELS considérés pour chaque pays sont initialisés par défaut par le logiciel. Ces derniers peuvent néanmoins être édités par l’utilisateur par activation de l’item « Bases de données / Coefficients règlements ».
Critères et combinaisons linéaires
Pour qu’un critère donné puisse être vérifié, il convient naturellement que la combinaison linéaire associée ait été créée. Si l’on compte à titre d’exemple vérifier le critère « wcr », il conviendra de créer une (où plusieurs) combinaison de type ELS-CR.
Le tableau ci-dessous donne la correspondance entre les critères considérés et les combinaisons linéaires associées.
Critère | Combinaison | Méthode |
---|---|---|
wcr | ELS-CR | |
wfr | ELS-FR | |
wqp | ELS-QP | |
winst_cr | ELS-UINST | Méthode 1 (Cas rares) |
winst_fr | ELS-UINST | Méthode 2 (Cas fréquents) |
wfin_cr | ELS-UFIN | Méthode 1 (Cas rares) |
wnetfin_cr | ELS-UFIN | Méthode 1 (Cas rares) |
wfin_fr | ELS-UFIN | Méthode 2 (Cas fréquents) |
wnetfin_fr | ELS-UFIN | Méthode 2 (Cas fréquents) |
w2_cr | ELS-GPhase1 | Méthode 1 (Cas rares) |
w2_fr | ELS-GPhase1 | Méthode 2 (Cas fréquents) |
Nous voyons dans ce tableau la définition d’une possible méthode associée au type de combinaison linéaire. Cette méthode permet essentiellement de définir si les combinaisons générées seront basées sur les « cas rares » ou sur les « cas fréquents ».
Dans les études de type ACORD-Bat, le choix de la méthode peut être défini par l’utilisateur par l’intermédiaire du nouveau champ « Méthode » introduit dans la définition des combinaisons linéaires.
Dans les études de type « Express », les combinaisons linéaires associées aux critères demandés sont créées de manière automatique.
Version 6.3.0 : Explications complémentaires combinaisons ELU
Introduction
Les annexes nationales associées aux Eurocodes ou les normes suisses (SIA) définissent les « méthodes » considérées pour la génération des combinaisons ELU. Dans le paragraphe ci-dessous, nous définissons les combinaisons et méthodes ELU considérées dans cette version 6.3 du logiciel.
Combinaisons ELU
Combinaisons ELU-Accidentel – Combinations
ELU-STR – Combinations
Méthode A
$$\sum_{j \geq 1}{\gamma_{G,j,sup}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10_sup |
---|---|
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10_inf |
Cette méthode est utilisée de manière classique pour l’annexe nationale « France » avec les coefficients ci-dessous :
γG,j,sup = 1.35
γG,j,inf = 1.0
γQ,1 = 1.5
γQ,i = 1.5
Method A_SIA
$$\sum_{j \geq 1}{\gamma_{G,j,sup}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\psi_{0,i}Q_{k,i}}$$ | 16_sup |
---|---|
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\psi_{0,i}Q_{k,i}}$$ | 16_inf |
Cette méthode est utilisée de manière classique pour les règles « SIA Suisse » avec les coefficients ci-dessous :
γG,j,sup = 1.35
γG,j,inf = 1.0
γQ, 1 = 1.5
Method B
On considère les combinaisons définies par les types ci-dessous :
$$\sum_{j \geq 1}{\gamma_{G,j,sup}G_{k,j}} + \gamma_{Q,1}\psi_{0,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10a_sup |
---|---|
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}} + \gamma_{Q,1}\psi_{0,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10a_inf |
$$\sum_{j \geq 1}{{\xi_\gamma}_{G,j,sup}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10b_sup |
---|---|
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}} + \gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ | 6.10b_inf |
Avec :
ξ : Facteur de réduction pour actions permanentes défavorables.
Method B_SE
On considère les combinaisons définies par les types ci-dessous :
$$\sum_{j \geq 1}{\gamma_{d}\gamma_{G,j,sup}G_{k,j}}$$ |
6.10a_se_sup |
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}}$$ |
6.10a_se_inf |
$$\sum_{j \geq 1}{{{\gamma_{d}\xi}_{j}\gamma}_{G,j,sup}G_{k,j}} + {\gamma_{d}\gamma}_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{d}\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ |
6.10b_se_sup |
$$\sum_{j \geq 1}{\gamma_{G,j,inf}G_{k,j}} + \gamma_{d}\gamma_{Q,1}Q_{k,1} + \sum_{i > 1}{\gamma_{d}\gamma_{Q,i}\psi_{0,i}Q_{k,i}}$$ |
6.10b_se_inf |
Cette méthode est utilisée de manière classique pour l’annexe nationale « Suède » avec les coefficients ci-dessous :
γd = 1.0
γG,j,sup = 1.35
γG,j,inf = 1.0
ξj = 0.89
γQ,1 = 1.5
γQ,i = 1.5
Combinaisons ELU-Accidentel – Combinations
Pour les combinaisons accidentelles, nous distinguons les deux méthodes suivantes :
Méthode 1
$$\sum_{j \geq 1}G_{k,j} + A_ + \psi_{1,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Avec :
Ad : Action accidentelle
Cette méthode est considérée à titre d’exemple pour l’annexe nationale « Suède ».
Méthode 2
$$\sum_{j \geq 1}G_{k,j} + A_{d} + \psi_{2,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ | |
---|---|
Or : $$\sum_{j \geq 1}G_{k,j} + A_{d} + \sum_{i \geq 1}{\psi_{2,i}Q_{k,i}}$$ |
Cette méthode est considérée pour l’annexe nationale « France » et pour les règles « Suisse SIA ».
Combinaisons ELU-Feu
Pour les combinaisons feu, nous distinguons les deux méthodes suivantes :
Méthode 1
$$\sum_{j \geq 1}G_{k,j} + \psi_{1,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Cette méthode est considérée pour les annexes nationales « France » et « Suède »
Méthode 2
$$\sum_{j \geq 1}G_{k,j} + \psi_{2,1}Q_{k,1} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ | |
---|---|
Or : $$\sum_{j \geq 1}G_{k,j} + \sum_{i \geq 1}{\psi_{2,i}Q_{k,i}}$$ |
Cette méthode est considérée pour les règles « Suisse SIA ».
Combinaisons ELU-Séisme
Pour les combinaisons ELU-Séisme, nous considérons les combinaisons suivantes
$$\sum_{j \geq 1}G_{k,j} + A_{Ed} + \sum_{i > 1}{\psi_{2,i}Q_{k,i}}$$ |
Avec :
AEd : Action sismique
Version 6.2.1
Juillet 11th, 2022
Plateforme
6.2.1_BasesDonnées_1293 : Base de données des organes d’assemblages
La base de données des organes d’assemblages a été améliorée par la mise à jour des vis et tire fonds.
Amélioration dans la version 6.2.1
6.2.1_BasesDonnées_1325 : Poutre en I type Swelite
La résistance en traction Nt,Rd prise en compte pour ce type de poutre en I était erroné (Valeur prise en compte plus faible que la valeur réelle plaçant les résultats du côté de la sécurité).
Correction dans la version 6.2.1
Modules ACORD-Express
6.2.1_Fermes_1322 : Charges permanentes sur faux entrait
Les charges permanentes sur les faux entraits n’étaient pas données dans le rapport général pour les études de fermes.
Correction dans la version 6.2.1
Modules ACORD-Connect
6.2.1_Connect_1307 : Pieds de poteau : Calcul de la résistance Mj,Rd
Dans certains cas particuliers, la résistance Mj,Rd pouvait être donnée inférieure à la valeur réelle.
Correction dans la version 6.2.1
Modules ACORD-Bat
6.2.1_BAT3D_1315 : Général : Import de fichiers « .abat3 »
Dans certaines conditions, l’import de fichiers au format « abat3 » ne fonctionnait pas.
Correction dans la version 6.2.1
6.2.1_BAT2D_1304 : Modèle : Orientation axe principal Y
Après suppression d’un point dans une pièce, l’axe local Y des pièces restantes pouvait être mal orienté.
Correction dans la version 6.2.1
6.2.1_BAT2D_1316 : Modèle : Option « déplacement » pour les opérations de symétrie
L’option « déplacement » a été ajouté comme option dans la grille de dialogue permettant les opérations de symétrie.
Amélioration dans la version 6.2.1
6.2.1_BAT3D_1203 : Maillage : Outil distance
L’outil « Distance entre deux points » ne fonctionnait pas correctement dans l’onglet « Maillage ». L’outil a été amélioré de façon à ce que les nœuds puissent être considérés dans les mesures de distance.
Correction dans la version 6.2.1
6.2.1_BAT3D_1295 : Résultats : Affichage valeurs des composantes de réaction
L’indication des valeurs maximales des composantes de réaction d’appui (en bas et à gauche de l’écran) ne tenait pas compte des propriétés de visibilité.
Correction dans la version 6.2.1
6.2.1_BAT3D_1308 : Résultats : Liaisons linéiques
L’obtention de résultats graphiques et de notes de calcul pouvait être très lente pour les enveloppes de combinaisons linéaires. La vitesse d’exécution de ces opérations a été sensiblement améliorée.
Amélioration dans la version 6.2.1
6.2.1_BAT3D_1314 : Résultats : Représentation liaisons linéiques
Pour faciliter la lecture des résultats, les liaisons linéiques sont maintenant représentées sans la flèche représentant l’orientation de l’axe x. Cette dernière devient visible pour les liaisons linéiques sélectionnées.
Amélioration dans la version 6.2.1
6.2.1_BAT3D_1317 : Résultats : Echelle représentation des réactions
Dans certaines conditions, le fait de rendre invisible une partie de la structure pouvait entraîner une mauvaise mise à jour de l’échelle pour la représentation graphique des réactions.
Correction dans la version 6.2.1
6.2.1_BAT2D_1298 : Note de calcul : Table des conditions d’appui
La tables des conditions d’appui dans ACORD-Bat2D était incorrecte dans la note de calcul de la version 6.2.0 du logiciel.
Correction dans la version 6.2.1
Version 6.2.0
Avr 5th, 2022
Liste des améliorations les plus significatives
Liste des améliorations les plus significatives
6.2.0_BAT_1242_1243 : Assemblage métalliques EC3 : Assemblages poutre-poteau et poutre-poutre par platine d’extrémité ; Pieds de poteaux articulés et encastrés
La prise en compte d’assemblages métalliques, poutre-poteau et poutre-poutre par platine d’extrémité ainsi que pieds de poteaux articulés et encastrés a été réalisée.
![]() |
![]() |
![]() |
![]() |
---|---|---|---|
Poutre-poteau par platine d’extrémité | Poutre-poutre par platine d’extrémité | Pied de poteau articulé |
Pied de poteau encastré |

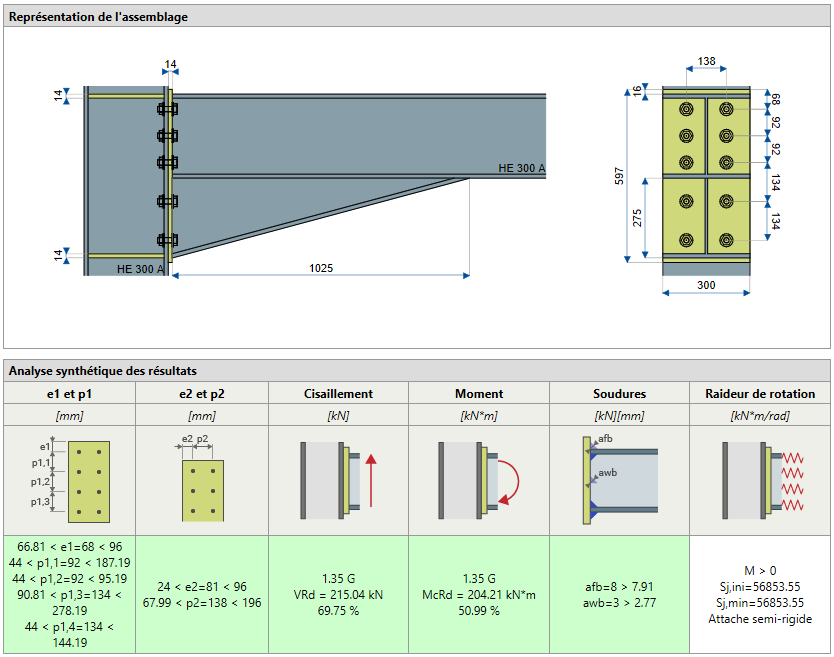

Exemple : Poutre poteau par platine d’extrémité
Amélioration dans la version 6.2.0
6.2.0_BAT_1067 : Prise en compte de matériaux multicouche général pour modélisation plaques et coques
En sus des matériaux CLT dont les couches bois sont disposées de façon symétrique, il est maintenant possible de définir des matériaux multicouches quelconques.
Chacune des couches du multicouche général pourra être constituée par :
Un matériau isotrope quelconque,
Un matériau orthotrope quelconque,
Une couche élémentaire de bois CLT
Un multi couche CLT prédéfini
Amélioration dans la version 6.2.0
6.2.0_BAT_1034 : Général : Introduction import IFC et amélioration des autres imports
La possibilité d’importer des fichiers au format IFC a été introduite. L’utilisateur peut ici choisir le type des entités importées. Les entités IFC considérées dans cet import ont les types suivants :
IfcBeam
IfcColumn
IfcMember
IfcSlab
IfcPlate
IfcWall
IfcBuildingElementProxy

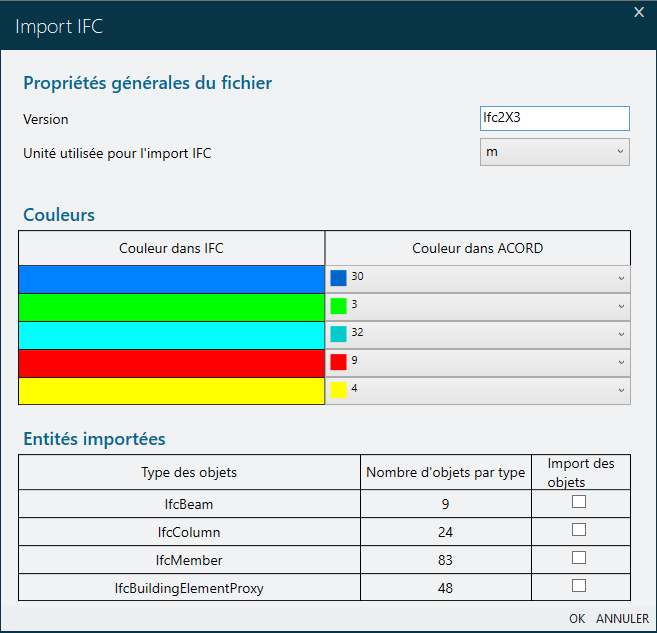

La figure ci-dessous montre un exemple de boîte de dialogue considérée pour cet import.
L’import des fichiers DXF est également amélioré par l’implémentation des points suivants :
Possibilité de mettre dans des groupes les entités regroupées dans une couche (Layer)
Gestion et prise en compte des éventuelles couleurs
Amélioration dans la version 6.2.0
6.2.0_BAT_992 : Gestion des « problèmes géométriques »
Un outil spécifique permettant la gestion (visualisation et résolution) des éventuels problèmes géométriques du modèle a été introduit.
Les problématiques suivantes sont analysées.

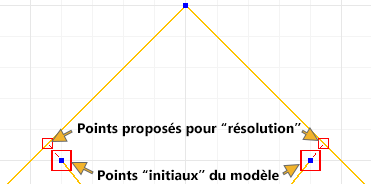

Extension de ligne | |
---|---|
Interface grille de dialogue | Visualisation du « problème géométrique » |
![]() |
![]() |
Cette option permet la visualisation de l’ensemble des lignes qui, si elles sont prolongées d’une distance inférieure à une valeur utilisateur « dmin », intersectent une autre ligne. Ce type de situation est régulièrement observé pour des modèles importés (dxf, ifc, etc).
Pour traiter ces situations, l’utilisateur peut ici suivre la procédure suivante :
Cocher la case « Voir les extensions de lignes possibles » pour signifier la prise en compte de ce type de situation.
Définir la distance « dmin ». Seules les extensions avec distance inférieure à dmin seront prises en compte.
Activer le bouton « Voir » de la grille. Cette action entraîne la visualisation de l’ensemble des points extrémité de ligne pouvant être « étendues ». La visualisation des points proposés après extension est également réalisée.
Sélectionner les « problèmes géométriques » (clic sur point initial ou par lasso) que l’on souhaite « résoudre ».
Activer le bouton « Résoudre » de la grille. Les extensions sélectionnées seront réalisées.

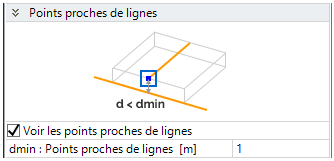

Points proches de lignes Interface grille de dialogue Visualisation du « problème géométrique » Cette option permet la visualisation de l’ensemble des lignes dont les points extrémité sont « proches » d’une autre ligne. Les points « proposés » sont ici les points de ces autres lignes les plus proches des points considérés. La procédure utilisateur est identique à celle déjà explicitée ci-dessus.
Lignes avec intersection Interface grille de dialogue Visualisation du « problème géométrique » Cette option permet la visualisation de l’ensemble des points d’intersection entre lignes qui ne sont pas déjà des points du modèle. L’activation du bouton « Résoudre » entraîne ici la création de points aux intersections sélectionnées.

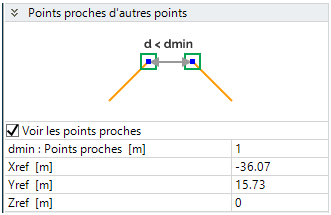

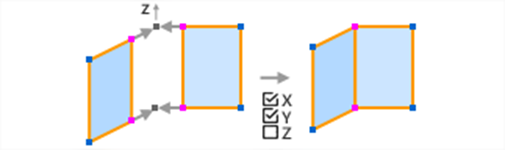

Points proches d’autres points Interface grille de dialogue Visualisation du « problème géométrique » Cette option permet la visualisation de l’ensemble des points proches d’autres points. Pour la résolution de ces situations, il est possible de définir le point de référence (destination après résolution) par clic droit sur le point considéré.
Points isolés Interface grille de dialogue Visualisation du « problème géométrique » Cette option permet la visualisation de l’ensemble des points isolés. L’activation du bouton résoudre entraîne ici la suppression de l’ensembles des problèmes géométriques « points isolés » sélectionnés.
Amélioration dans la version 6.2.0
6.2.0_BAT_990 : Gestion des notes de calcul
Les modèles de notes de calcul sont maintenant sauvegardés pour chacune des études de type « ACORD-Bat » du projet considéré dans le fichier « .acord6 ».
Pour accompagner cette amélioration, les outils associés à l’onglet « Note de calcul » ont été modifiés comme suit :
*Version précédente 😗
*Version actuelle 😗
L’onglet « Note de calcul » contient ainsi maintenant les outils suivants :
Gestion liste des modèles de rapport
Cet outil permet la gestion de la « liste » des « modèles » de note de calcul de l’étude courante. Son activation entraîne l’affichage d’une boîte de dialogue permettant la réalisation des opérations suivantes.
Editer le nom d’un modèle de note de calcul,
Créer un nouveau modèle de note de calcul (vierge ou avec
initialisation par copie d’un modèle existant),
Supprimer un modèle de note de calcul existant.
Choix du modèle courant
La liste déroulante permet la visualisation de l’ensemble des modèles de notes de calcul « disponibles » et la définition du modèle courant.
Création d’un chapitre
Ce bouton est un « raccourci » permettant la création d’un chapitre dans le modèle de note de calcul courant.
Création d’un paragraphe
Ce bouton est un « raccourci » permettant la création d’un paragraphe dans le modèle de note de calcul courant.
Edition du contenu d’un modèle de note de calcul
Cet outil permet la définition et l’édition du contenu d’un modèle de note de calcul (idem à version précédente).
Insertion des images dans le modèle de note de calcul
Les images crées par l’intermédiaire de l’outil « Sauvegarde vue » peuvent être insérées dans le modèle de note de calcul (idem à version précédente).
Propriétés du tableau courant
L’activation de cet outil permet la visualisation des propriétés du tableau courant (sélectionné dans le modèle de note de calcul) (idem à version précédente).
Export tableau courant dans EXCEL
L’activation de ce bouton entraîne l’affichage dans EXCEL du tableau courant (sélectionné dans le modèle de note de calcul).
Sauvegarder modèles courants comme modèles par défaut
L’activation de ce bouton permet de sauvegarder tout ou partie des modèles de note de calcul de l’étude courante dans la liste des modèles par défaut.
Restaurer modèles courants à partir des modèles par défaut
L’activation de ce bouton permet l’import de tout ou partie des modèles par défaut dans la liste des modèles de l’étude courante.
Supprimer des modèles par défaut
L’activation de ce bouton permet la suppression de tout ou partie des modèles par défaut.
Restaurer modèles courants à partir des modèles proposés dans ACORD
L’activation de ce bouton permet l’import de tout ou partie des modèles proposés par défaut avec l’installation de ACORD dans la liste des modèles de l’étude courante.
Restaurer modèles courants à partir des modèles proposés dans ACORD
L’activation de ce bouton permet l’import de tout ou partie des modèles proposés par défaut avec l’installation de ACORD dans la liste des modèles de l’étude courante.
Sauvegarder modèles courants dans répertoire utilisateur
L’activation de ce bouton permet de sauvegarder les modèles de note de calcul de l’étude courante dans un répertoire utilisateur.
Remplacer modèles courants par modèles sauvegardés dans répertoire utilisateur
L’activation de ce bouton permet le remplacement des modèles de l’étude courante par les modèles préalablement sauvegardés dans un répertoire utilisateur.
Amélioration dans la version 6.2.0
Plateforme

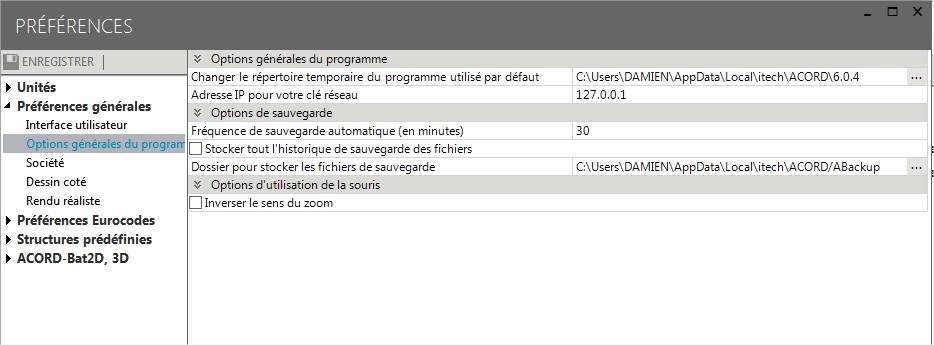

6.2.0_ Plateforme _1036 : Procédure de sauvegarde automatique
La procédure de sauvegarde automatique sauve également les vues (images) enregistrées ainsi que les modèles de note de calcul pour les études de type ACORD-Bat.
Amélioration dans la version 6.2.0
6.2.0_Plateforme_1225 : Correction de fuk pour matériau acier S355
La valeur de fuk pour le matériau acier « S355 EN10025 » a été corrigée (490 MPa au lieu de 510 MPa).
Correction dans la version 6.2.0
6.2.0_Plateforme_1226 : Enrichissement de la base de données béton
La base de données des matériaux béton a été enrichie en conformité avec les règles Eurocodes 2.
Amélioration dans la version 6.2.0
6.2.0_Plateforme_1160 : Liaison ACORD / Cadwork C-Faster : Profilés métalliques
La bibliothèque de profilés métalliques peut maintenant être utilisée dans les fichiers d’échange de type « .xacord » et dans la liaison ACORD / C-Faster.
Amélioration dans la version 6.2.0
6.2.0_Plateforme_1159 : Liaison ACORD / Cadwork C-Faster : Inerties variables
Les sections à inertie variable et leurs « propriétés avancées » peuvent maintenant être utilisées dans les fichiers d’échange de type « .xacord » et dans la liaison ACORD / C-Faster.
Amélioration dans la version 6.2.0
6.2.0_Plateforme_1249 : Liaison ACORD / Cadwork C-Faster : Lignes courbes
Les lignes courbes (splines, …) peuvent maintenant être utilisée dans les fichiers d’échange de type « .xacord » et dans la liaison ACORD / C-Faster.
Amélioration dans la version 6.2.0
6.2.0_Plateforme : Liaison ACORD / Cadwork C-Faster : Surfaces
Les surfaces (types surfaces) et Les murs et ouvertures (types architecture) peuvent maintenant être utilisée dans les fichiers d’échange de type « .xacord » et dans la liaison ACORD / C-Faster.
Amélioration dans la version 6.2.0
6.2.0_Plateforme : Liaison ACORD / Cadwork C-Faster : Projet / Hypothèses
La géolocalisation faite à partir de Lisa.blue dans Cadwork C-FASTER est « chainée » en aller/retour avec les hypothèses ACORD (Altitude / Orographie / Rugosité / Neige, vent et sismique)
Amélioration dans la version 6.2.0
Modules ACORD-Express
6.2.0_Structures_1003 : Ajout matériau dans dessin
La classe du matériau considéré est ajoutée dans la représentation graphique des poutres.
Amélioration dans la version 6.2.0
6.2.0_Structures_1105 : Combinaisons avec charges d’entretien
Les charges d’exploitation de catégorie H (Entretien) n’étaient pas prises en comptes dans les combinaisons linéaires de type ELS-Ufin et ELS-Uinst.
Correction dans la version 6.2.0
6.2.0_Structures_1166 : Demi-fermes avec trois contrefiches
La prise en compte de charges permanentes et charges d’exploitation sur les entraits des demi-fermes avec trois contrefiches est maintenant autorisé.
Correction dans la version 6.2.0
6.2.0_Structures_998 : Part fragile des charges additionnelles
La part fragile associée aux charges additionnelles ponctuelles et réparties est prise par défaut égale à 0.
Amélioration dans la version 6.2.0
6.2.0_Structures_790 : Sabots
Les sabots sont calculés en considérant la section originale du bois et non la section réduite due à l’humidité.
Amélioration dans la version 6.2.0
Modules ACORD-Connect
6.2.0_CONNECT_1106 : Bois : Bibliothèque d’anneaux
La gestion de la librairie des anneaux a été modifiée de façon à ce que les modifications utilisateur dans la bibliothèque soient accessibles dans les grilles de définition des assemblages.
Correction dans la version 6.2.0
6.2.0_CONNECT_1163 : Modification et correction des bases de données des vis et tire-fond
Les dénominations des organes « vis » et « tire-fond (d>6mm) » utilisées dans les versions précédentes pour les bases de données faisaient référence aux méthodologies de calcul utilisées, conformément au § 8.7 de l’EN 1995-1-1. Ces dénominations ont été renommées afin de clarifier les saisies : « vis » devient « vis et tire-fond (def<= 6mm) » et « Tire-fond » devient « vis et tire-fond (def<= 6mm) ».
Ce changement fait suite à la correction d’erreur dans le renseignement des bases de données des organes vis et tire-fond. Certains organes étaient renseignés dans la mauvaise caractérisation d’organe au regard de leur diamètre efficace de calcul (def) et comportaient un diamètre intérieur (di) erroné.
De plus, ces bases de données ont été enrichies.
Corrections et amélioration dans la version 6.2.0
6.2.0_CONNECT_1189 : Calcul de la portance fh,k pour les contreplaqués CTBX
Le calcul de la portance fh,k pour les panneaux de contreplaqué CTBX a été corrigée.
Corrections dans la version 6.2.0
Modules ACORD-Bat
6.2.0_BAT_1087 : Général : Gestion des raccourcis
L’activation d’un raccourci ne fonctionnait pas correctement quand l’outil activé est dans un onglet différent de l’onglet courant.
Correction dans la version 6.2.0
6.2.0_BAT_1011 : Général : Grille boîte de dialogue
Quand la largeur de la grille est trop faible, certaines options de cette dernière pouvaient être invisibles.
Correction dans la version 6.2.0
6.2.0_BAT_1017 : Général : Sauvegarde vues
Dans l’outil « Sauvegarde vues », la possibilité de sauvegarder les images après rotation de 90° a été ajoutée afin d’augmenter dans de nombreux cas la taille de la vue utile.
Une précision par défaut de 2400 pixels (au lieu de 600) est prise en compte pour améliorer la qualité des images sauvegardées.
Amélioration dans la version 6.2.0
6.2.0_BAT_1017 : Général : Fonction zoom
La fonction « zoom » par l’intermédiaire de la roulette de la souris s’opère autour du point pointé à l’aide de la souris.
Amélioration dans la version 6.2.0
6.2.0_BAT_963 : Général : Gestion des « points de vue » utilisateur
Les points de vue utilisateur peuvent maintenant être également activés par double clic dans la grille boîte de dialogue montrant l’ensemble des points de vue sauvegardés par l’utilisateur.
Amélioration dans la version 6.2.0
6.2.0_BAT_1099 : Modèle : Groupes
Les groupes avec « 0 » entité ne sont plus supprimés automatiquement.
Amélioration dans la version 6.2.0

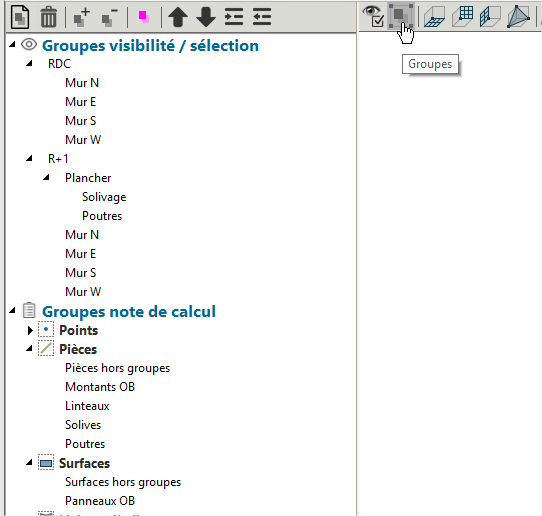

6.2.0_BAT_1104 : Modèle : Ordre des groupes
Dans la grille associée à l’outil permettant la définition des groupes, l’utilisateur peut modifier l’ordre des groupes. Ces modifications d’ordre sont maintenant sauvegardées avec l’étude.
Amélioration dans la version 6.2.0
6.2.0_BAT_1100 : Modèle : Classe de service pour CLT
La classe de service 3 n’est plus accessible pour les matériaux CLT.
Correction dans la version 6.2.0
6.2.0_BAT_1100 : Modèle : Suppression de point
Les propriétés associées à une pièce modifiée par suppression d’un point extrémité sont maintenant conservées.
Correction dans la version 6.2.0
6.2.0_BAT_1100 : Modèle : Création de pièces avec liaisons aux extrémités
La prise en compte de la préférence « ACORD-Bat / Paramètres généraux / Options de création de pièce / Avec articulation aux extrémités » ne fonctionnait pas correctement. Cette erreur a été corrigée.
Correction dans la version 6.2.0
6.2.0_BAT_1012 : Modèle : Charges surfaciques sur pièces
Les charges surfaciques sur pièces n’étaient pas supprimées pour les surfaces définies à postériori comme étant des surfaces « éléments finis ».
Correction dans la version 6.2.0
6.2.0_BAT_1012 : Modèle : Masses et centre de gravité
Les calculs de masses et de centre de gravité tiennent maintenant compte des surfaces « panneaux » et « éléments finis » du modèle.
Correction dans la version 6.2.0
6.2.0_BAT_917 : Modèle : Sélections par groupes et couleurs
La fonction « Ctrl » ne fonctionnait pas correctement pour les sélections par couleurs et par groupes.
Correction dans la version 6.2.0
6.2.0_BAT_1216 : Modèle : Surfaces par outil « Rectangle »
La création de surfaces par l’outil « Rectangle » ne fonctionnait pas correctement si le plan de travail était différent de « XY ».
Correction dans la version 6.2.0
6.2.0_BAT_394 : Modèle : Charges réparties sur pièces
La grille boîte de dialogue permettant l’affection de charges réparties sur pièces a été améliorée par la possibilité d’utiliser la notion de « filtres »
Le fait de cocher la case « Utiliser les filtres de charge » entraîne l’affichage des trois cases à cocher ci-dessous :
Avec filtre sur valeurs de pression
Avec filtre sur entraxe
Avec filtre sur direction
Si ces options sont utilisées, les fonctions voir et appliquer de la boîte de dialogue ne s’appliqueront qu’aux paramètres associés aux filtres activés (pressions, entraxe, direction). Supposons à titre d’exemple une structure avec plusieurs pièces sur lesquelles nous appliquons une pression identique mais possédant des entraxes différents. Pour affecter une nouvelle pression, il suffira ainsi de :
Activer filtre sur valeurs de pression
Définir nouvelles valeurs de pression
Appliquer : Cette action modifiera seulement les valeurs de pression des pièces sélectionnées tout en conservant les entraxes et directions déjà définis.
Amélioration dans la version 6.2.0
6.2.0_BAT_1145 : Analyse : Coefficient Ct pris égale à 0 pour propriétés à long terme
Le coefficient de dilatation thermique Ct était pris égal à 0 dans les propriétés à long terme calculées pour le matériau bois. La valeur de Ct est maintenant conservée égale à celle définie dans le matériau initial.
Correction dans la version 6.2.0
6.2.0_BAT_1145 : Résultats RDM : Visibilité des numérotations
La visibilité des « numérotations » des entités sélectionnées ne fonctionnait pas correctement dans le module « Résultats ».
Correction dans la version 6.2.0
6.2.0_BAT_1145 : Résultats RDM : Réactions d’appui
Dans certaines configurations (points avec superposition de liaisons linéiques et pièces), la valeur des réactions d’appui affichée pour les résultats enveloppe pouvait être erronée (Les valeurs obtenues par info et dans la note de calcul étaient correctes).
Correction dans la version 6.2.0
6.2.0_BAT_1145 : Résultats RDM : Isovaleurs coques
Pour les plaque multicouches (CLT, etc) a possibilité de visualiser les isovaleurs des contraintes obtenues dans le repère local associée à la couche a été ajoutée.
Amélioration dans la version 6.2.0
6.2.0_BAT_1107 : Assemblages : Angle entre pièces
L’angle entre les pièces de l’assemblage est mal calculé par défaut quand les pièces ne sont pas droites. Ce dernier est en effet calculé en utilisant les points origine et extrémité de la pièce. Cette procédure entraîne des angles erronés dans les configurations avec pièces courbes comme celle définie dans la figure ci-dessous.
Correction dans la version 6.2.0
6.2.0_BAT_1021 : Notes de calcul : Export dans Word des tables de type « Résultats synthétiques »
La couleur des cellules colorées dans les tables de type « Résultats synthétiques » n’était pas conservée par l’export de la note de calcul dans Word.
Correction dans la version 6.2.0
6.2.0_BAT_1115 : Notes de calcul : Textes dans images sauvegardées
La taille des caractères est adaptée automatiquement en fonction de la précision de l’image de façon à obtenir toujours le même visuel pour les textes affichés
Amélioration dans la version 6.2.0
6.2.0_BAT_1091 : Notes de calcul : Largeur des colonnes de tables
Quand une largeur de colonne est mise à jour dans une table, la largeur des autres colonnes est maintenant mise à jour de manière automatique.
Correction dans la version 6.2.0
6.2.0_BAT_1146 : Notes de calcul : Unité coefficient de dilatation thermique
Dans les tables de la note de calcul, l’unité utilisée pour le coefficient de dilatation thermique Ct était incorrecte (« - » au lieu de « 1/K »).
Correction dans la version 6.2.0
6.2.0_BAT_1096 : Notes de calcul : Nœuds
Un tableau « Nœuds » a été ajouté. Ce tableau indique les coordonnées de chaque nœud ainsi que l’objet géométrique « parent » (Point, pièce, surface, liaison, …).
Amélioration dans la version 6.2.0
6.2.0_BAT_528 : Notes de calcul : Propriétés des liaison pièces
Un tableau « Propriétés des liaisons pièces » a été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_528 : Notes de calcul : Croix
Un tableau « Croix » définissant les caractéristiques des « croix » du modèle a été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_1030 : Notes de calcul : Masses ponctuelles
Un tableau « Masses ponctuelles » définissant les propriétés des « masses ponctuelles » du modèle a été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_1096 : Notes de calcul : Conditions aux limites sur lignes et surfaces
Deux tableaux définissant les conditions aux limites sur lignes et surfaces ont été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_1019 : Notes de calcul : Tables avec position utilisateur
La position utilisateur caractérisant l’endroit de la pièce où seront donnés les résultats est maintenant visible dans l’intitulé de la table donné dans le modèle de note de calcul.
Amélioration dans la version 6.2.0
6.2.0_BAT_1161 : Notes de calcul : Enveloppe NVM min et max dans pièces
Le tableau de résultats « Enveloppe NVM min et max dans pièces » a été amélioré par les points suivants :
Ajout des numéros de combinaisons provoquant les valeurs enveloppe
Amélioration de la vitesse d’obtention des résultats
Amélioration dans la version 6.2.0
6.2.0_BAT_1021 : Notes de calcul : Tableaux de résultats synthétiques – Export dans Word
Les coloriages de cellule utilisés dans les tableaux de résultats synthétiques n’étaient pas exportés dans Word
Amélioration dans la version 6.2.0
6.2.0_BAT_1016 : Notes de calcul : Résultats liaisons linéiques
Les tableaux de résultats des liaisons linéiques ont été améliorés par les points suivants :
Ajout d’une colonne indiquant la longueur de la liaison linéique
Indication du numéro de groupe (avec entre parenthèse les numéros des liaisons élémentaires) pour les liaisons linéiques groupées
Pour les résultats enveloppe, ajout des numéros de combinaisons provoquant les valeurs enveloppe
Amélioration dans la version 6.2.0
6.2.0_BAT_1221 : Notes de calcul : Tableaux de réactions
Les fonctionnalités permettant la classification par ordre alphabétique des points et nœuds de réaction ont été introduites. Les groupes de points sont également pris en compte pour la présentation des tableaux de résultats.
Amélioration dans la version 6.2.0
6.2.0_BAT_1029 : Notes de calcul : Tableaux de résultats assemblages
Pour les tableaux de type « résultats assemblages », une colonne définissant les numéros des pièces de l’assemblage a été introduite.
Amélioration dans la version 6.2.0
6.2.0_BAT_1029 : Notes de calcul : Tableau « Détail : Mz extremum, position et valeurs concomitantes – Positions Mz=0 et valeurs concomitantes »
Le tableau « Détail : Mz extremum, position et valeurs concomitantes – Positions Mz=0 et valeurs concomitantes » a été introduit.
Amélioration dans la version 6.2.0
6.2.0_BAT_1094 : Notes de calcul : Tableaux de synthèse pour efforts et contraintes coques
Les deux tableaux « Synthèse coques : Efforts et moments » et « Synthèse coques : Tableau de contraintes » ont été ajoutés.
Amélioration dans la version 6.2.0
6.2.0_BAT_1025 : Notes de calcul : Résultats lignes de coupe
Les deux tableaux « Synthèse : Efforts dans lignes de coupe » et « Enveloppe : Efforts dans lignes de coupe » ont été ajoutés.
Amélioration dans la version 6.2.0
6.2.0_BAT_1094 : Notes de calcul : Tableau Flambement
Le tableau « Cas de calcul flambement » donnant les propriétés du cas de calcul et les « coefficients de flambement » obtenus a été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_1094 : Notes de calcul : Description cas pseudo-statique
Le tableau « Description cas pseudo-statique » donnant les propriétés des cas de calcul de type « Pseudo-statique » a été ajouté.
Amélioration dans la version 6.2.0
6.2.0_BAT_1025 : Notes de calcul : Calculs harmoniques
Les deux tableaux « Description cas de calcul charge harmonique » et « Résultats calcul harmonique » ont été ajoutés.
Amélioration dans la version 6.2.0
Module ACORD-Bat 2D
6.2.0_BAT2D_1008 : Modèle : Opérations de translation et symétrie
La possibilité de définir de façon interactive le vecteur de translation ou le point de symétrie a été ajoutée.
Amélioration dans la version 6.2.0
6.2.0_BAT2D_1009 : Modèle : Repère local des poutres
Une option permettant de modifier la direction locale « x » des pièces sélectionnées dans la direction « Y+ » a été ajoutée.
Amélioration dans la version 6.2.0
6.2.0_BAT2D_1006 : Résultats RDM : Info NVM par déplacement souris
Les résultats Vy et Mz n’étaient pas donnés pour les études de type « ACORD-Bat 2D général ».
Amélioration dans la version 6.2.0
Version 6.1.2
Mai 28th, 2021
Plateforme
6.1.2_Plateforme_1079 : Base de données matériaux bois
Les valeurs de résistances au cisaillement fvk pour les matériaux feuillus D30 à D70 ont été corrigées (Valeurs trop sécuritaires dans les versions précédentes).
Correction dans la version 6.1.2Module ACORD-Bat3D
6.1.2_ACORD-Bat3D_1081 : Groupes de liaisons linéiques
L’état des cas de calculs ne passait pas à « non valide » après définition de groupes de liaisons linéiques.
Correction dans la version 6.1.26.1.2_ACORD-Bat3D_1076 : Opérations sur pièces avec inerties variables
Dans certaines configurations, les propriétés de type « section à inerties variables » n’étaient pas correctement « transportées » dans la réalisation d’opérations de type rotation ou symétrie.
Correction dans la version 6.1.26.1.2_ACORD-Bat3D_833 : Maillage de surfaces non planes
Le maillage de surfaces courbes (Cylindriques, Coons, …) a été amélioré.
Amélioration dans la version 6.1.26.1.2_ACORD-Bat3D_1068 : Combinaisons ELU-Feu
Dans certaines configurations, la résolution de combinaisons ELU-Feu pouvait entraîner un arrêt du logiciel si les calculs étaient réalisés avec l’option « Parallélisation » active (Option activée par défaut dans les préférences).
Correction dans la version 6.1.2Version 6.1.1
Apr 6th, 2021
Plateforme
6.1.1_Plateforme_1058 : Non libération de mémoire lors de la lecture de certaines bases de données
La mémoire centrale n’est pas correctement libérée par certaines opérations de lecture dans les bases de données. Ceci peut avoir pour conséquence une consommation excessive de mémoire et par voie de conséquences une dégradation des performances dans l’utilisation du logiciel.
Correction dans la version 6.1.16.1.1_Plateforme_1059 : Modification de la zone de neige pour certaines communes
La zone de neige des communes « Arbusigny, Fillinges, Monnetier-Mornex, Muraz, Nangy, Pers-Jussy , Reignier-Ésery , Scientrier » (Haute Savoie) a été corrigée. Ces communes sont maintenant en zone C2 et non en zone E.
Correction dans la version 6.1.1Version 6.1.0
Jan 25th, 2021
Liste des améliorations les plus significatives
Liste des améliorations les plus significatives
Améliorations des performances
Un effort important a été fourni pour améliorer en de nombreux points les temps de réponse et améliorer ainsi le confort d'utilisation du logiciel. Ces améliorations de performances ont été obtenus essentiellement par l'introduction de méthodes permettant la parallélisation des calculs et donc l'exploitation optimale des architectures multi cœurs de la plupart des ordinateurs actuels. En certains points ces améliorations ont été obtenues par optimisation des algorithmes utilisés. Des gains significatifs pourront ainsi être notés dans les actions suivantes :
Analyse : Temps de calcul global des combinaisons linéaires
Résultats : Vitesse d'affichage des résultats (Déplacements, réactions, isovaleurs, ...)
Vérifications réglementaires : Temps de calcul des résultats ELU, ELS des pièces et des surfaces CLT.
Exemple : Temps de calcul pour obtention des résultats ELU-Pièces
Ordinateur :
Structure : 2324 pièces / 88 combinaisonsVersion 6.0.8 : 97s Version 6.1.0 : 10s Amélioration du module de vérifications réglementaires EC3
Le module permettant la vérification des pièces métalliques suivant les Eurocodes 3 a été amélioré en profondeur. Tout comme pour les pièces bois vérifiées à l'Eurocode 5, les résultats intermédiaires détaillés sont maintenant accessibles et permettent à l'utilisateur une analyse fine de la manière dont les résultats ont été obtenus. Ces résultats intermédiaires sont particulièrement utiles pour l'analyse des résultats de stabilité de type flambement ou flambement latéral. Le tableau ci-dessous donne un exemple du type de résultats détaillés proposés.
Prise en compte automatique des cas de charges de neige et de vent pour les structures « 2D verticales »
Des utilitaires permettant la création automatique des cas de charges de vent et de neige pour les structures « 2D verticales » ont été ajoutés. Ces utilitaires réalisent la liaison entre la structure réelle et les études climatiques de neige et de vent réalisées.
Amélioration de l'interface
Plusieurs points de l'interface ont été améliorés de façon à augmenter le confort d'utilisation du logiciel. Parmi les principaux points, nous pouvons noter :
ACORD-Bat -- Edition des barres d'outils « Modèle et Propriétés » : La possibilité d'éditer le contenu des barres d'outils des onglets « Modèle » et « Propriétés » a été ajouter. Il est ainsi possible de rendre visible ou invisible les outils considérés ainsi que de regrouper les outils retenus dans le seul onglet « Modèle ».
ACORD-Bat -- Outil « Sélection par propriétés » : L'outil « Sélection par propriétés » a été amélioré. Son activation entraîne désormais l'affichage sur la droite de l'écran (position par défaut modifiable) d'une boîte de dialogue permettant la sélection d'objets par propriétés ainsi que la sélection de groupes. Notons que cette fenêtre de sélection peut être utilisée en parallèle avec les autres outils activables pour l'onglet considéré.
ACORD-Bat -- Boutons de la barre d'état : La taille des boutons de la barre d'état a été augmentée de façon à améliorer la lisibilité de l'interface (24 pixels au lieu de 16 pixels).
Plateforme -- Résolution 4k : Les modifications nécessaires à la prise en compte correcte des cartes graphiques et écrans avec résolution 4K ont été réalisées.
Plateforme ACORD
6.1.0_Plateforme_739 : Affichage de la fenêtre ACORD
Dans certaines configurations (Activation d'outils de copie d'écran, ...), la fenêtre ACORD se « cachait » derrière les autres fenêtres Windows actives.
Amélioration dans la version 6.1.0
6.1.0_Plateforme_544 : Mise à jour de la base de données des communes
La base de données des communes et les régions de vent, neige, séisme a été mise à jour conformément au document INSEE du 01-04-2019.
Amélioration dans la version 6.1.0
Outils climatiques
6.1.0_Vent_725 : Coefficient C0(z)
Les signes proposés dans l'équation du coefficient C0(z) ci-dessous étaient inversés.
Le problème décrit ci-dessus était une simple erreur d'affichage car la valeur calculée du coefficient C0(z) était par contre correcte.
Correction dans la version 6.1.0
Modules ACORD-Bat - Général
6.1.0_BAT_663 : Modèle : Sélection de groupes
La sélection de groupes par double clic dans la boîte de dialogue de définition des groupes ne fonctionnait pas correctement.
Correction dans la version 6.1.0
6.1.0_BAT_832 : Modèle : Modification des coordonnées
L'option « Modification des coordonnées » de l'outil « Extension pièces, Projection pièces, Modification des coordonnées » a été améliorée de façon à corriger certains disfonctionnements.
Correction dans la version 6.1.0
6.1.0_BAT_730 : Modèle : Représentation des liaisons linéiques
Les liaisons linéiques n'étaient pas représentées correctement pour les surfaces contenant des lignes extérieures courbes (cercles ou courbes splines).
Correction dans la version 6.1.0
6.1.0_BAT_773 : Modèle : Affectation des propriétés de liaison poutres
La modification de propriétés des liaisons poutres sélectionnées par la fonction « Voir » ne fonctionnait pas.
Correction dans la version 6.1.0
6.1.0_BAT_727 : Modèle : Propriétés de matériau bois en « manuel »
La visualisation du coefficient de dilatation thermique Ct obtenu par clic droit sur une pièce affecté d'un matériau bois choisi en bibliothèque puis activation du bouton « Manuel » dans la grille pouvait être erroné. Ce problème est sans incidences sur les calculs effectués.
Correction dans la version 6.1.0
6.1.0_BAT_701 : Modèle : Superpositions de pièces avec l'outil « Ouvertures »
Dans certaines configurations, l'utilisation de l'outil « Ouvertures » pouvait entraîner l'obtention de pièces superposées. Dans l'exemple ci-dessous, la pièce verticale créée à gauche de l'ouverture, pouvait être superposée avec la pièce préexistante EF.
Correction dans la version 6.1.0
6.1.0_BAT_702_779 : Modèle : Amélioration de l'outil « Pièces sur surfaces »
Un certain nombre d'améliorations ont été apportées à l'outil « Pièces sur surfaces ». La liste ci-dessous décrit les principales corrections réalisées :
Dans certaines configurations, cet outil pouvait entraîner l'obtention de pièces superposées.
Si l'option « Création de lignes sans pièces » était activée, les lignes étaient créées mais restaient « invisibles ».
Les lignes créées n'étaient pas correctement supprimées après activation di bouton « Annuler » faisant suite à une création de pièces sur surface.
L'utilisation de l'outil « pièces sur surfaces » sur une surface donnée entraîne la perte des propriétés définies sur cette surface (Matériau, épaisseur, repère local, charges surfaciques sur pièce, ...).
Correction dans la version 6.1.0
6.1.0_BAT_541 : Modèle : Amélioration de l'outil « Edition points et lignes »
Les outils « Edition points et lignes » ont été améliorés pour en particulier permettre l'édition directe de pièces et non plus des seuls segments constituant la pièce.
Amélioration dans la version 6.1.0
6.1.0_BAT_903 : Modèle : Prise en compte de Scy, Scz dans les propriétés manuelles des sections
Les données « Scy » et Scz » ont été ajoutées dans la définition des propriétés d'une section définie en « manuel ». Ces deux valeurs permettent le calcul des contraintes de cisaillement maximal sous l'effet respectif des efforts de cisaillement « Vy » et « Vz ».
Amélioration dans la version 6.1.0
6.1.0_BAT_742 : Analyse : Amélioration de la performance pour analyse des combinaisons linéaires
Dans le cas particulier ou le modèle comportait un grand nombre de charges réparties sur poutres, le temps nécessaire pour la détermination des combinaisons linéaires (phase analyse) pouvait être important. L'algorithme réalisant cette opération a été amélioré afin de réduire au maximum les temps de calculs nécessaires.
Amélioration dans la version 6.1.0
6.1.0_BAT_763 : Analyse : Résultats liaisons linéiques pour combinaisons linéaires avec calcul spectral et post traitement des résultats
Les efforts de traction dans les « hold-down » des liaisons linéiques pouvaient être légèrement surévalués dans le cas particulier de l'analyse des résultats enveloppe de combinaisons linéaires contenant un cas de calcul spectral et dans le cas où l'option « Avec post traitement des résultats » était activée.
Correction dans la version 6.1.0
6.1.0_BAT_772 : Analyse : Amélioration du solveur pour calculs non linéaires
Les paramètres d'analyse utilisés par le solveur pour la réalisation d'un calcul non linéaire ont été complétés par l'ajout des options ci-dessous :
Possibilité de définition de tolérances différentes pour les paramètres de convergence en déplacements et en résidu d'efforts d'équilibre.
Possibilité de définition d'un nombre « d'incréments de charge ». Si l''utilisateur définit à titre d'exemple 5 incréments de charge, le logiciel considèrera successivement les niveaux de charge « 0.2F, 0.4F, 0.6F, 0.8F, 1.0F ». Cette « application progressive » de la charge peut dans certains cas faciliter le processus de convergence de l'analyse non linéaire considérée.
Stockage dans le répertoire de calcul temporaire du fichier de nom « NoliResults.txt » contenant la description des niveaux de charge et des paramètres de convergence associés pour chacune des itérations du processus.
Amélioration dans la version 6.1.0
6.1.0_BAT_825 : Analyse : Définition automatique des combinaisons linéaires
Dans le cas où l'étude possédait un grand nombre de cas de charges élémentaires, l'algorithme de détermination automatique des combinaisons linéaires pouvait être mis en défaut et entraîner un gel de l'interface. Un paramètre a été ajouté dans les préférences permettant de définir le nombre maximal de charges d'exploitation « Q » autorisé pour la génération automatique des combinaisons (Valeur par défaut = 8).
Correction dans la version 6.1.0
6.1.0_BAT_845 : Analyse : Prise en compte des excentricités « Yg, Zg »
La prise en compte des paramètres d'excentricité « Yg et Zg » a été améliorée ou corrigée par les modifications ci-dessous :
Charges ponctuelles sur poutres et charges réparties sur poutres. Par convention nous considérons que ces forces sont appliquées dans le repère local « initial » de la pièce. La prise en compte de l'excentricité « Yg, Zg » était compte tenu de cette convention incorrecte dans les deux cas particuliers suivants : a) Les charges appliquées concentrées ou réparties ont une composante « axiale » et b) Les charges appliquées ne sont pas dans le plan de l'excentrement et provoquent de ce fait une torsion (Exemple : Charge suivant z local et excentrement suivant y).
Charges de poids propre et charges thermiques. Ces charges sont maintenant considérées comme étant appliquées dans le repère local « centroidal », c'est-à-dire le repère local passant par le point de coordonnées locales « Yg, Zg ».
Prise en compte de l'excentricité dans le calcul de la matrice de rigidité non linéaire utilisée pour les calculs au second ordre et pour le calcul des modes de flambement.
Rappel : Les résultats en effort N, My, Mz sont donnés dans le repère local « centroidal », c'est-à-dire le repère local passant par le point de coordonnées locales « Yg, Zg ». Les résultats en effort Mx, Vy, Vz sont donnés dans le repère local « de cisaillement », c'est-à-dire le repère local passant par le point de coordonnées locales « Yg+Yc, Zg+Zc».
Amélioration dans la version 6.1.0
6.1.0_BAT_954 : Analyse : Mise à jour des raccourcis pour cas de calculs sismiques
Dans le cas de la création d'un cas de charge de type « Séisme », les raccourcis des cas de charges existants de type « Spectral » ou « Pseudo statique » étaient modifiés
Correction dans la version 6.1.0
6.1.0_BAT_756 : Résultats : Ajout des paramètres d'animation dans les options de visualisation
Les paramètres « Nombre de périodes » et « Nombre de vues par période » ont été ajoutés dans les options de visualisation de façon à pouvoir régler les affichages en mode « animation ».
Amélioration dans la version 6.1.0
6.1.0_BAT_832 : Résultats : Boutons « Voir ou cacher la numérotation »
Dans l'onglet « Résultats » les boutons « Voir (et Cacher) la numérotation des entités sélectionnées » n'étaient pas activables. Ils ont été ajoutés.
Amélioration dans la version 6.1.0
6.1.0_BAT_832 : Résultats : Bouton d'état « Visibilité du repère local pour pièces »
Dans l'onglet « Résultats » le bouton d'état « Visibilité du repère local pièces » ne fonctionnait pas correctement.
Amélioration dans la version 6.1.0
6.1.0_BAT_642 : Vérifications réglementaires : Pièces courbes en acier
Dans certaines configurations, l'activation de la vérification ELU de pièces courbes en acier entraînait l'arrêt du logiciel.
Correction dans la version 6.1.0
6.1.0_BAT_527 : Vérifications réglementaires : Vérifications ELS des pièces métalliques
La possibilité de vérifier les critères ELS « winst » et second œuvre « w2 » a été ajoutée.
Amélioration dans la version 6.1.0
6.1.0_BAT_783 : Note de calcul : Sauvegarde des modèles de notes de calcul ACORD-Bat
Quand un modèle de note de calcul était modifié, le logiciel posait plusieurs fois la question « Voulez vous sauvegarder le modèle de note de calcul » au cours de la même session. La question est maintenant posée une seule fois à la fermeture du projet.
Amélioration dans la version 6.1.0
6.1.0_BAT_753 : Note de calcul : Prise en compte de la visibilité des entités dans note de calcul
Dans certaines configurations (Activation de la note de calcul directement à partir de l'onglet « Modèle » sans activation de l'onglet « Résultats »), l'attribut de visibilité des objets (points, ...) déclaré dans l'onglet « Modèle » pouvait ne pas être pris en compte correctement dans l'affichage des tableaux de résultats de la note de calcul.
Correction dans la version 6.1.0
6.1.0_BAT_663 : Note de calcul : Sauvegarde de l'état de la note de calcul
Dans les versions précédentes, l'activation de l'onglet « Note de calcul » entraînait l'affichage d'une page « vierge ». Il convenait ainsi de régénérer la note de calcul à chaque activation. Cette procédure pouvait entraîner une perte de temps. Dans la version actuelle, la dernière note de calcul réalisé est proposé par défaut à l'activation de l'onglet.
Amélioration dans la version 6.1.0
6.1.0_BAT_842 : Note de calcul : Ajout de tableaux « Synthèse N,V,M Origine et Fin »
Les tableaux « Synthèse N, V, M Origine & fin (Min, Max, Concomitant) » (Valeurs de calcul et valeurs caractéristiques) ont été ajoutés dans la note de calcul. Dans ces tableaux les lignes associées aux colonnes non visibles sont également considérées non visibles.
Amélioration dans la version 6.1.0
6.1.0_BAT_802 : Options de visualisation : Choix du type de numérotation affiché
Dans la grille « Options de visualisation », l'item permettant de choisir le type de numérotation à afficher (Numérotation ACORD numérotation utilisateur, ...) n'était visible que si l'option « Voir numéros des pièces » était cochée. Elle n'était donc pas accessible pour la seule numérotation des points.
Correction dans la version 6.1.0
6.1.0_BAT_675 : Interface : Listes déroulantes
Quand le nombre d'items dans une liste déroulante était très important (Liste de combinaisons, ...), il n'était possible de « scroller » qu'en utilisant les touches de direction « haut » et « bas ».
Correction dans la version 6.1.0
Module ACORD-Bat 2D
6.1.0_BAT2D_867 : Analyse : Analyse pseudo-statique
L'analyse sismique « pseudo-statique » ne fonctionnait pas pour les structures de type « 2D Vertical ».
Correction dans la version 6.1.0
6.1.0_BAT2D_393 : Charges : Prise en compte automatique des charges de neige et de vent pour les structures « 2D verticales »
Des utilitaires permettant la création automatique des cas de charges de vent et de neige pour les structures « 2D verticales » ont été ajoutés. Ces utilitaires réalisent la liaison entre la structure réelle et les études climatiques de neige et de vent réalisées.
Amélioration dans la version 6.1.0
Module ACORD-Bat 3D
6.1.0_BAT3D_524 : Charges : Charges surfaciques sur pièces
La visualisation des valeurs de charges surfaciques sur pièces n'était pas proposée dans les options de visualisation de l'onglet « Charges ».
Correction dans la version 6.1.0
6.1.0_BAT3D_841 : Charges : Charges surfaciques sur pièces
Dans le cas de charges surfaciques sur pièces linéairement variables, les valeurs de composantes du vecteur direction « Vxs » pouvaient dans certaines configurations ne pas être prises en compte correctement.
Correction dans la version 6.1.0
6.1.0_BAT3D_676 : Analyse : Cas de calculs charges harmoniques
Les charges élémentaires de type « Charges ponctuelles quelconques sur surface » n'étaient pas pris en compte dans les cas de calcul de type « Charges harmoniques ».
Correction dans la version 6.1.0
6.1.0_BAT3D_705 : Résultats : Isovaleurs pour résultats ELU CLT
La modification de l'échelle des couleurs utilisée pour la représentation des résultats ELU pour les plaques CLT ne fonctionnait pas correctement si la valeur max donnée était supérieure à 100%.
Correction dans la version 6.1.0
Module ACORD-Express Poutres
6.1.0_POUTRES_789 : Position de la charge d'entretien Qe
La détermination automatique de la position de la charge d'exploitation Qe est incorrecte quand la poutre considérée comprend des « porte à faux ».
Correction dans la version 6.1.0
6.1.0_POUTRES_795 : Tableau de section dans note de calcul
Dans certaines configurations, le tableau de description de la section dans la note de calcul contient une colonne « Section réduite humidité » même si le bois est de type BMR, LC où LVL.
Correction dans la version 6.1.0
6.1.0_POUTRES_791 : Planchers - Enchevêtrures
Dans le cas de poutres planchers de type « Enchevêtrure », la donnée de cotes telles que la somme d1+d2 soit exactement égal à la portée « p » entraînait l'arrêt du logiciel.
Correction dans la version 6.1.0
6.1.0_POUTRES_786 : Représentation des charges Qe
Dans la représentation des charges réparties « Qe », seule la pression était donnée. L'indication de la charge linéique associée a été ajoutée de façon à être en conformité avec la représentation des autres charges.
Correction dans la version 6.1.0
6.1.0_POUTRES_792 : Donnée de la contreflèche dans la note de calcul
La valeur de la contre flèche n'était pas donnée dans la note de calcul. Cette donnée a été rajoutée.
Correction dans la version 6.1.0
6.1.0_POUTRES_813 : Amélioration des résultats de réactions dans la note de calcul
Afin de favoriser la compréhension des résultats, les réactions sont maintenant toujours données dans les deux repères « Horizontal, Vertical (Rh, Rv) » et « Parallèle et Normal à la pente (Ra, Rn) ». La figure ci-dessous montre les conventions utilisées pour les structures de type « arbalétriers, chevrons » et pour les structures de type « pannes ».
Amélioration dans la version 6.1.0
6.1.0_POUTRES_837 : Optimisation chevrons porteurs
Dans l'optimisation des chevrons porteurs par l'option « bibliothèque », les sections considérées étaient prises dans la bibliothèque « Sections pour variantes / Arbalétriers » et non dans la bibliothèque « Sections pour variantes / Chevrons porteurs ».
Correction dans la version 6.1.0
Module ACORD-Express Fermes
6.1.0_FERMES_797 : Fermes de type « B »
La représentation de la cote « b » caractérisant l'écartement des béquilles est incorrecte dans le dessin proposé dans la grille de données.
Correction dans la version 6.1.0
6.1.0_FERMES_798 : Chargement ponctuel par pannes
Un message d'erreur lors de la procédure de calcul pouvait être obtenu dans le cas où l'option « Charges ponctuelles par pannes » était activée et dans le cas où les nombres de pannes étaient différents sur les versants gauche et droite.
Correction dans la version 6.1.0
6.1.0_FERMES_788 : Chargement ponctuel par pannes
Un message d'erreur lors de la procédure de calcul pouvait être obtenu dans le cas où l'option « Charges ponctuelles par pannes » était activée et dans le cas où la position P1 de la première panne était donné égal à 0.
Correction dans la version 6.1.0
6.1.0_FERMES_796 : Charges de vent données manuellement
Dans le cas particulier de fermes dans toitures 4 pans, la modification des charges de vent données dans la grille n'étaient pas prises en compte.
Correction dans la version 6.1.0
Module Assemblages bois
6.1.0_ASSEMBLAGES_BOIS_866 : Option « mêmes organes pour les autres pièces »
Dans le tableau « Propriétés générales par pièce » de la note de calcul des assemblages avec « plaques auxiliaires » la colonne « Configuration » n'était mise à jour que pour la première pièce de l'assemblage. Cette erreur dans la note de calcul était sans incidence sur les résultats.
Correction dans la version 6.1.0
6.1.0_ASSEMBLAGES_BOIS_955 : Résultats en fendage
Dans l'analyse du fendage, l'effort FvEd était mal calculé dans le cas particulier où certains organes étaient déclarés inactifs.
Correction dans la version 6.1.0
Version 6.0.8
Plateforme ACORD
6.0.8_Bases_de_données_514 : Coefficients k_mod et Gamma_m pour CLT
Le réglage des coefficients k_mod et Gamma_m pour le matériau CLT est maintenant accessible à l'utilisateur par l'intermédiaire de la base de données des « Coefficients Eurocodes ».
Amélioration dans la version 6.0.8
6.0.8_Bases_de_données_566 : Enrichissement de la base de données des vis
La base de données des vis pouvant être utilisées dans les assemblages a été enrichie par l'ajout des données constructeur « Rothoblaas », « Berner », « Spax ».
Amélioration dans la version 6.0.8
6.0.8_Outils_Généraux_520 : Suppression dans la librairie des charges permanentes
La possibilité de supprimer une charge permanente dans la liste des charges proposées par défaut a été ajoutée (Item de menu contextuel par bouton droit : Supprimer par défaut).
Amélioration dans la version 6.0.8
6.0.8_Plateforme_584 : Utilisation de la roulette souris
Quand le curseur de la souris était positionné sur les « onglets » de l'interface, l'utilisation de la roulette entraînait un changement d'onglet. Cette fonctionnalité a été supprimée car considérée gênante par de nombreux utilisateurs.
Amélioration dans la version 6.0.8
6.0.8_Plateforme_545 : Export d'études 2D en 3D
La possibilité d'exporter une étude 2D vers une étude 3D a été ajoutée. Cette option est accessible par l'intermédiaire du menu contextuel obtenu par click droit sur une étude 2D de l'arborescence.
Amélioration dans la version 6.0.8
Outils climatiques
6.0.8_Outils_Climatiques_520 : Pressions du vent sur une enveloppe 2D
Un onglet « Pressions sur enveloppe 2D » a été rajouté. Comme son nom l'indique, cet onglet permet la visualisation des différents cas de charges de vent sur une enveloppe 2D du bâtiment.
Amélioration dans la version 6.0.8
Modules ACORD-Bat Général
6.0.8_BAT_560 : Général : Raccourcis
Les raccourcis « Alt H » et « Alt V » ne fonctionnaient pas correctement.
Correction dans la version 6.0.8
6.0.8_BAT_529 : Général : Désélection par « Ctrl Lasso »
La réalisation d'un « Ctrl Lasso » dans une zone « vide » de la fenêtre graphique entraînait la désélection de l'ensemble des points du modèle.
Correction dans la version 6.0.8
6.0.8_BAT_562 : Modèle : Affectation de propriétés des liaisons
Le bouton « Voir » de la boîte de dialogue associée à l'outil « Liaisons » permet la visualisation par sélection de l'ensemble des liaisons ayant les propriétés définies. L'activation du bouton « Appliquer » permettant d'affecter des propriétés à cet ensemble de liaisons sélectionnées ne fonctionnait pas.
Correction dans la version 6.0.8
6.0.8_BAT_562 : Modèle : Information propriétés des liaisons
Dans le cas particulier d'une liaison rigide avec jeux, la valeur de raideur équivalente n'était pas donnée dans la grille de dialogue après une demande d'information par click droit.
Correction dans la version 6.0.8
6.0.8_BAT_497 : Modèle : Copie de pièces créées sur courbe spline
Dans certaines configurations (copie avec sélection des points intermédiaires), l'opération de copie d'une pièce sur courbe spline entraînait la création d'une pièce sur chaque tronçon de la courbe spline copiée.
Correction dans la version 6.0.8
6.0.8_BAT_391 : Modèle : Propriétés avancées pour sections moisées
La possibilité de définir des « propriétés avancées » de section pour les sections moisées a été ajoutée.
Amélioration dans la version 6.0.8
6.0.8_BAT_523 : Charges : Information sur charges réparties
La demande d'information par click droit pour une charge répartie de type vent pouvait entraîner un affichage incorrect du vecteur direction de la charge dans les propriétés générales. Cette erreur d'affichage n'avait aucune conséquence sur les calculs réalisés.
Correction dans la version 6.0.8
6.0.8_BAT_632 : Charges : Représentation des charges surfaciques sur poutres
La surface sur laquelle s'applique la charge surfacique sur poutres est maintenant représentée par défaut. Le mode de représentation est réglable dans les options de visualisation du module « Charges ».
Amélioration dans la version 6.0.8
6.0.8_BAT_525 : Analyse : Changement d'onglet en cours d'analyse
Le fait de changer d'onglet en cours de procédure d'analyse pouvait entraîner un arrêt du logiciel. L'interdiction de changement d'onglet en cours de calcul a été introduite.
Amélioration dans la version 6.0.8
6.0.8_BAT_578 : Analyse : Cas de calcul « Modes propres »
Dans l'onglet « Analyse », l'état d'un cas de calcul de type « Modes de vibration » restait noté « Calculé » malgré la mise à jour d'un cas de charge intervenant dans le calcul des masses (Cas avec PsiE différent de zéro). Tout changement dans un tel cas de charge entraîne maintenant la mise de l'état d'un cas « Modes de vibrations » à « Non calculé ».
Amélioration dans la version 6.0.8
6.0.8_BAT_581 : Résultats : Sélection des points
Les points n'étaient pas sélectionnables si les pièces étaient déclarées non sélectionnables par l'intermédiaire du bouton dans la barre d'état.
Correction dans la version 6.0.8
6.0.8_BAT_559 : Vérifications réglementaires EC5 : Influence de la position de la charge
La longueur efficace utilisée dans les vérifications de déversement latéral dépend de la « position de la charge ». Cette longueur sera ainsi modifiée par une valeur variant entre 2h pour zF=+1 et -0.5h pour zF=-1. Dans ACORD la modification de longueur considérée par défaut pour une valeur de zF comprise entre -1 et +1 est calculée en considérant une variation linéaire entre les deux valeurs extrêmes 2h et -0.5h. Une option réglable dans les préférences générales Eurocodes a été ajoutée de façon à pouvoir également considérer une variation bilinéaire telle que montrée par la figure ci-dessus. Avec cette variation bilinéaire, la modification de longueur est considérée comme étant nulle pour une valeur de zF=0.
Amélioration dans la version 6.0.8
6.0.8_BAT_542 : Vérifications réglementaires : Visibilité des pièces inactives
Les pièces inactives restaient visibles dans le module de vérifications réglementaires.
Amélioration dans la version 6.0.8
6.0.8_BAT_591 : Vérifications réglementaires : Sélection des combinaisons élémentaires
Dans le module de « Vérifications réglementaires », il est possible de sélectionner les combinaisons linéaires élémentaires pour lesquelles la vérification est souhaitée. Dans le cas de combinaisons avec cas de calcul spectral, le choix des combinaisons élémentaires sélectionnées n'était pas conservé correctement.
Correction dans la version 6.0.8
6.0.8_BAT_590 : Vérifications réglementaires : Donnée de Kdef dans note de calcul
La valeur du Kdef utilisé pour le calcul des critères ELS-UFIN est maintenant donné dans le tableau des résultats ELS détaillé.
Amélioration dans la version 6.0.8
Module ACORD-Bat 3D
6.0.8_BAT3D_564 : Modèle : Définition de lignes
Les options pouvant être utilisées dans la ligne de commande ont été enrichies par l'ajout des mots clés « AXZ » et « AYZ » permettant de définir des angles respectivement dans les plans XZ et YZ. Le mot clé « A » permet toujours la définition d'angles dans le plan XY.
Amélioration dans la version 6.0.8
6.0.8_BAT3D_580 : Modèle : Groupes de liaisons linéiques
Les traits pointillés symbolisant un groupe de liaisons linéiques continuaient à être représentés après suppression de l'ensemble des liaisons linéiques du groupe.
Correction dans la version 6.0.8
6.0.8_BAT3D_585 : Charges : Charges quelconques sur plaques
Les données rentrées dans la grille de définition des charges quelconques sur plaques étaient réinitialisées quand on changeait le cas de charge courant. Ces dernières sont maintenant conservées.
Amélioration dans la version 6.0.8
6.0.8_BAT3D_571 : Charges : Suppression de charges par affectation d'une valeur nulle
La suppression de charges quelconques sur plaques ou de charges ponctuelles sur poutre par affectation d'une charge nulle n'était pas possible. Cette fonctionnalité a été ajoutée.
Amélioration dans la version 6.0.8
6.0.8_BAT3D_594 : Charges : Charges surfaciques sur pièces porteuses
Figure 1 Figure 2 Les pièces porteuses « isolées (non liées aux contours de la surface -- Fig. 1) » n'étaient pas prises en compte dans le report des charges.
Un message d'erreur était indiqué quand la charge surfacique comprenait plusieurs zones et qu'une pièce porteuse coïncidait avec une limite de zone (Fig. 2).
Correction dans la version 6.0.8
6.0.8_BAT3D_543 : Analyse : Cas de calculs de type « Sollicitations harmoniques »
Le cas de calcul de référence définissant les charges appliquées n'était pas correctement restitué quand on réouvrait la boîte de dialogue de définition des propriétés d'un cas de calcul de type « Charges harmoniques ».
Correction dans la version 6.0.8
6.0.8_BAT3D_586 : Résultats : Informations liaisons linéiques
Le numéro de la liaison linéique affiché dans la grille de dialogue d'information (information par click droit) n'était pas correct. Le numéro affiché était celui de la ligne support et non celui de la liaison linéique considéré.
Correction dans la version 6.0.8
6.0.8_BAT3D_579 : Résultats : Informations liaisons linéiques
Un message d'erreur apparaissait à la demande de résultats dans une liaison linéique quand cette dernière appartenait à un groupe n'ayant aucune raideur de reprise des efforts de traction (Impossibilité de réaliser le « post traitement). Cette erreur est sans conséquences sur les calculs réalisés.
Correction dans la version 6.0.8
6.0.8_BAT3D_582 : Note de calcul : Résultats panneaux
Le tableau des résultats « panneaux » a été ajouté dans le modèle de note de calcul proposé par défaut. De plus, la cellule indiquant un taux de travail supérieur à 1 est maintenant colorée en rouge.
Amélioration dans la version 6.0.8
6.0.8_BAT3D_561 : Préférences : Définition de panneaux
Pour rester dans le cadre des hypothèses EC5, la création d'un panneau n'est acceptée que dans la mesure ou les côtés « latéraux » sont perpendiculaires à la direction « x ». La précision prise par défaut pouvait ainsi entraîner l'impossibilité de définition de panneaux. La tolérance de création est maintenant réglable dans « Préférences/Paramètres généraux/Précisions ».
Amélioration dans la version 6.0.8
Note de calcul générale
6.0.8_BAT_556 : Rapports assemblages
Dans certaines configurations et dans le cas où le projet contenait plusieurs études principales avec chacune des « sous études » de type assemblage, l'ordre proposé pour les rapports d'assemblage dans la note de calcul globale pouvait être erroné.
Amélioration dans la version 6.0.8
Version 6.0.7
Plateforme ACORD
6.0.7_Plateforme_514 : Procédure d'auto-sauvegarde
Dans le cas d'une anomalie dans ACORD-Bat provoquant la fermeture du logiciel, la procédure d'auto-sauvegarde déclenchée par la suite pouvait entraîner la non sauvegarde des études ACORD-Bat considérées (et donc la disparition de ces dernières dans l'arborescence projet de l'auto sauvegarde). Cette procédure est améliorée de façon à conserver la dernière étude ACORD-Bat sauvegardée avant l'apparition de l'anomalie.
Correction dans la version 6.0.7
Version 6.0.6
Avertissement
Nous vous invitons à lire avec attention la note « 6.0.6_Analyse_534 » décrivant une anomalie pouvant avoir des conséquences sur les résultats de calcul sismique avec une modélisation ACORD-Bat3D.
Plateforme ACORD
6.0.6_Plateforme_179 : Poutres en I
Les poutres bi symétriques TRICA conformes au nouvel « ETA-07/0038, Date de version : 21-02-2018 » ont été introduites. Dans les menus ACORD, le type de ces poutres est noté « TRICA [2018-] ». Les poutres de l'ancien ETA (ETA-07/0038: 15-11-2012 - 14-11-2017) sont notées dans les menus ACORD « TRICA [Ancien ETA 2012-2017] ».
Les poutres INOjoist de France POUTRES définies dans le nouvel « ETA-18/0266, Date de version: 20-07-2018 » ont été introduites. Dans les menus ACORD, le type de ces poutres est noté « INOjoist ».
Les poutres INOPANNE conformes à l' « ETA-04/0022, Date de version : 23-02-2016 » ont été introduites. Dans les menus ACORD, le type de ces poutres est noté « INOPANNE-Bisymmetric [Ancien catalogue : ETA 2016] » et « INOPANNE-Monosymmetric [Ancien catalogue : ETA 2016] ». La dénomination « Ancien catalogue est utilisée ici en prévision de la sortie prochaine d'un nouveau catalogue.
Les poutres de l'ancien « ETA-04/0022: 27-09-2010 - 27-09-2015 » sont notées dans les menus ACORD « INOPANNE-Bisymmetric [Ancien catalogue : ETA 2010]» et « INOPANNE-Monosymmetric [Ancien catalogue : ETA 2010] ».
Amélioration dans la version 6.0.6
Modules ACORD-Bat -- Général
6.0.6_BAT_476 : Propriétés : Propriétés des sections en T
La valeur de Wely (z positif) donnée dans la boîte de dialogue des sections en utilisant le mode information par clic droit n'était pas correcte. La valeur donnée était identique à celle donnée pour Wely (z négatif).
Correction dans la version 6.0.6
6.0.6_BAT_484 : Propriétés : Groupes de liaisons linéiques
Les groupes de liaisons linéiques n'étaient pas correctement sauvegardés dans le cas particulier où le modèle comprenait plusieurs ensembles de propriétés et que les liaisons linéiques n'étaient pas déclarées sur les mêmes « lignes » dans tous les ensembles de propriétés.
Correction dans la version 6.0.6
6.0.6_BAT_478 : Analyse : Combinaisons linéaires par simple superposition des résultats
Le calcul des combinaisons linéaires par simple superposition des résultats associés aux cas élémentaires ne fonctionnait pas.
Correction dans la version 6.0.6
6.0.6_BAT_470 : Analyse : Combinaisons linéaires avec cas de calcul pseudo statique
Dans certaines configurations où les cas de charges permanents contenaient des charges ponctuelles, la résolution des combinaisons linéaires contenant des cas de calculs pseudo statiques pouvait entraîner un dysfonctionnement du logiciel.
Correction dans la version 6.0.6
6.0.6_BAT_482 : Analyse : Efforts dans plaques
Dans certaines configurations le repère local associé aux éléments finis plaques pouvait être mal calculé et entrainer des perturbations dans l'affichage des efforts résultants NVM dans ces éléments.
Correction dans la version 6.0.6
6.0.6_BAT_534 : Analyse : Calcul des masses équivalentes
En dépit d'efforts continus visant à enrichir et améliorer nos procédures de validation, une anomalie entraînant une sous-estimation des masses prises en compte dans le cadre d'analyses sismiques a été détectée. Cette anomalie existe si les trois conditions suivantes sont réunies :
Les calculs sismiques ont été réalisés avec la version 6.0.4 (mise à disposition à partir du 29/03/2019) ou 6.0.5 (mise à disposition à partir du 15/07/2019),
Un seul cas de charge possède un coefficient PsiE différent de 0 : un seul cas de charge intervient donc dans le calcul des masses équivalentes,
Des charges permanentes sont définies par l'intermédiaire de charges linéaires réparties [avec un entraxe différent de 1] (outil : « Charges réparties poutres »).
Origine de l'anomalie
*ACORD permet la création d'un cas de charge (noté ici par combinaison de cas de charges élémentaires existants (notés ici Fi) (Outil : Définition de cas de charges / Par copie de...). Nous avons ainsi de manière formelle 😗
Fcomb = Somme (Fi x Coefficienti).
*Cette combinaison est naturellement réalisée pour tous de charges (Charges ponctuelles, charges réparties, etc). Dans le cas particulier de « charges réparties sur pièces », l'effort appliqué est caractérisé schématiquement par un couple « Pression P, Entraxe ». Dans la combinaison considérée, il nous faut ainsi trouver le couple Fcomb, Entraxecomb de façon à ce que nous ayons formellement 😗
Pcomb x Entraxecomb = Somme (Pi x Entraxei x Coefficienti).
*Les cas de charges existants Fi pouvant potentiellement utiliser des entraxes différents, ACORD calculait ainsi traditionnellement les charges associées au cas combiné en considérant un entraxe égal à 1. Nous avions ainsi 😗
Pcomb x 1 = Somme (Pi x Entraxei x Coefficienti).
*De nombreux utilisateurs employaient cette fonction pour copie d'un simple cas de charge. Ils ont ainsi exprimé le souhait légitime de retrouver dans ce cas l'entraxe tel que défini dans le cas d'origine. Pour satisfaire cette demande, la procédure informatique de génération de la charge répartie combinée a été modifiée comme suit 😗
*Si le cas de charge Fcomb est créé par combinaison d'un cas de charge existant 😗
Pcomb x Entraxe = P x Entraxe x Coefficient (Procédure 1 : on garde l'entraxe d'origine)
Sinon
Pcomb x 1 = Somme (Pi x Entraxei x Coefficienti) (Procédure 2 : l'entraxe est pris égal à 1)
*Cette procédure informatique de création de cas de charge combinaison est également utilisée pour le calcul des masses équivalentes. Ce calcul est en effet réalisé en considérant les deux étapes suivantes 😗
- *Calcul d'un cas de charge temporaire Fcomb obtenu par la combinaison des charges Fi ayant un coefficient PsiE non nul, soit 😗
Fcomb = Somme (PsiEi x Fi)
- *Calcul des masses équivalente associées à Fcomb. La masse linéique équivalente associée à une charge répartie sur pièce peut s'exprimer formellement comme suit 😗
m = Pcomb x Entraxecomb / g
avec g accélération de la pesanteur
*L'anomalie détectée vient ici du fait que la modification procédure de combinaison telle que décrite ci-dessus n'a pas été prise en compte dans la procédure de calcul des masses équivalentes. L'entraxe provenant d'une combinaison étant traditionnellement toujours égal à 1, la masse linéique équivalente était ainsi calculée par la relation 😗
m = Pcomb x 1 / g
Le calcul ci-dessus est ainsi erroné dans le cas particulier où un seul cas de charge possède un coefficient PsiE différent de 0.
Correction dans la version 6.0.6
6.0.6_BAT_474 : Résultats : Information sur réactions aux points avec articulations
Dans certaines configurations, l'accès aux valeurs de réactions d'appui n'était pas possible pour les points extrémités de pièces possédant des articulations.
Correction dans la version 6.0.6
6.0.6_BAT_471 : Résultats : Points de calculs des contraintes pour sections avec propriétés définies de façon manuelle
La position des points de calcul des contraintes des sections aux propriétés définies de façon manuelle a été modifiée.
Points de calculs considérés dans versions précédentes Points de calcul considérés dans présente version Correction dans la version 6.0.6
6.0.6_BAT_475 : Note de calcul : Somme des réactions d'appui par groupes
Dans le tableau « Détail des réactions d'appui pour combinaisons linéaires », le logiciel donnait dans la ligne « somme » la somme des réactions en tous les nœuds et non la somme des réactions des seuls nœuds du groupe.
Correction dans la version 6.0.6
6.0.6_BAT_468 : Note de calcul : Entités appartenant à des groupes effacés
Dans certaines configurations, les entités (points, pièces, etc) appartenant à des groupes supprimés n'apparaissaient plus dans les tableaux des notes de calcul.
Correction dans la version 6.0.6
Version 6.0.5
Avertissement
Une correction ayant été réalisée dans la génération des modèles de calcul comportant des liaisons linéiques, il est recommandé de « relancer » les calculs pour les modèles comportant ce type d'objet.
Pour les utilisateurs ayant eu accès à une version 6.0.5 béta, il est recommandé de supprimer le répertoire de travail temporaire :
C:\Users\Nomd'utilisateur\AppData\Local\itech\ACORD\6.0.5.
Le numéro associé ci-dessous à chaque « Correction » ou « Amélioration » est celui de l'enregistrement dans la base de données « itech-AZURE » permettant le suivi des modifications dans le logiciel ACORD.
Plateforme ACORD
6.0.5_Plateforme_302 : Ouverture de fichiers d'études
Un message d'avertissement informe l'utilisateur quand il cherche à ouvrir un fichier d'études déjà ouvert par une autre session de ACORD. Dans ce cas le fichier pourra être malgré tout ouvert mais seulement en « lecture seule ».
Amélioration dans la version 6.0.5
6.0.5_Plateforme_412 : Sauvegardes
Si une anomalie est constatée lors de la procédure de sauvegarde, cette dernière est réalisée dans un fichier spécifique afin de préserver l'intégrité de la dernière sauvegarde. Un message d'avertissement informe l'utilisateur sur le nom du fichier utilisé pour la sauvegarde et sur la procédure à suivre.
Amélioration dans la version 6.0.5
Modules ACORD-Bat - Général
6.0.5_BAT_288 : Sélection : Affichage des entités sélectionnées
La visibilité des entités sélectionnées a été améliorée en utilisant la couleur de sélection non seulement pour l'entité sélectionnée mais également pour le cadre indiquant le numéro de l'entité.
Amélioration dans la version 6.0.5
6.0.5_BAT_135 : Bases de données des sections : Bouton « Calculer les propriétés »
Dans la base de données des sections, le bouton « Calculer les propriétés » permettant la visualisation des propriétés d'une nouvelle section utilisateur n'était pas activé.
Correction dans la version 6.0.5
6.0.5_BAT_264 : Modèle : Définition de surfaces planes
Les surfaces planes peuvent être générées avec l'ensemble des contours sélectionnés même si certains de ces derniers n'appartiennent pas au contour réel de la surface considérée.
Amélioration dans la version 6.0.5
6.0.5_BAT_315 : Résultats : Déplacements dans les combinaisons de type ELS-UFIN
Dans le cas particulier de la visualisation des « résultats enveloppe », les informations données pour les déplacements max et par interrogation à la souris n'étaient pas corrects dans la mesure où ils n'intégraient pas la part fluage. Les résultats étaient par contre corrects pour toutes les combinaisons élémentaires.
Correction dans la version 6.0.5
6.0.5_BAT_180 : Vérifications réglementaires : Possibilité de choisir les composantes de combinaisons linéaires
Dans le module de vérifications réglementaires, il est maintenant possible de sélectionner pour chacune des combinaisons réglementaires sélectionnées les « combinaisons élémentaires » à considérer dans les vérifications réglementaires.
Amélioration dans la version 6.0.5
Module ACORD-Bat 2D
6.0.5_BAT2D_260 : Modèle : Edition des points et des lignes
Dans certaines configurations, l'outil « Edition de points et de lignes » ne fonctionnait pas correctement et pouvait générer des lignes superposées.
Correction dans la version 6.0.5
Module ACORD-Bat 3D
6.0.5_BAT3D_245 : Modèle : Fluidité entre les onglets « Modèle » et « Propriétés »
Pour les modèles de taille conséquente, le temps d'affichage lors du changement d'onglet de « Géométrie » vers « Propriétés » (et inversement) pouvait être importante.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_171 : Modèle : Bases de données CLT
Les données des constructeurs « EGO_CLT », « SCHILLIGER », « NOVATOP SOLID » ont été ajoutées dans les bases de données CLT.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_303 : Modèle : Pièces sur surfaces
Dans certaines configurations l'utilisation de l'outil « Pièces sur surfaces » pour découper une surface par clic sur un point du contour entrainait la conservation de la surface d'origine et donc la création de surfaces superposées.
Correction dans la version 6.0.5
6.0.5_BAT3D_242 : Modèle : Pièces sur surfaces et liaisons linéiques
Les liaisons linéiques associées à des lignes découpées par utilisation de l'outil « Pièces sur surfaces » n'étaient pas supprimées.
Correction dans la version 6.0.5
6.0.5_BAT3D_306 : Modèle : Suppression des liaisons linéiques
Quand une liaison linéique était supprimée, la ligne pointillée associée gardait la couleur de la liaison supprimée au lieu de retrouver la couleur « neutre » des liaisons non définies.
Correction dans la version 6.0.5
6.0.5_BAT3D_198 : Modèle : Représentation des liaisons linéiques
La représentation des liaisons linéiques a été améliorée de façon à ce que l'on puisse distinguer les « hold downs » des « angle brackets ».
Amélioration dans la version 6.0.5
6.0.5_BAT3D_301 : Modèle : Définition des groupes
Le message d'avertissement « L'édition de ce groupe n'est pas autorisée » a été ajouté pour informer l'utilisateur que les groupes « Points hors groupes typés », « Pièces hors groupes typés », « Surfaces hors groupes typés » et « Liaisons linéiques hors groupes typés » contenant par défaut la liste des entités n'appartenant à aucun groupe utilisateur ne sont pas éditables.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_186 : Modèle : Couleur des liaisons linéiques non copiée
Lors des opérations de type copie par translation, rotation, symétrie, les couleurs associées aux liaisons linéiques n'étaient pas conservées.
Correction dans la version 6.0.5
6.0.5_BAT3D_369 : Modèle : Intersection de surfaces
Dans certaines configurations, l'outil « Intersections de surfaces » pouvait ne pas donner de résultats d'intersection.
Correction dans la version 6.0.5
6.0.5_BAT3D_244 : Modèle : Outil « Simplifier »
L'outil « Simplifier » ne fonctionnait pas pour les points qui s'étaient vu affecter un attribut « Actif / Inactif ».
Correction dans la version 6.0.5
6.0.5_BAT3D_197 : Modèle : Groupes de liaisons linéiques
L'outil « Groupe de liaisons linéiques » (voir également 6.0.4_BAT3D_7 : Analyse : Raideurs équivalentes pour liaisons linéiques) permet d'associer plusieurs liaisons linéiques en vue d'effectuer une transformation de ces liaisons à comportement non linéaire en liaisons à comportement linéaire (keq). Une erreur de gestion (hiérarchisation) des groupes de liaisons pouvant apparaître dans certaines circonstances a été corrigée. De plus un message d'information informant sur l'impossibilité de créer des groupes comprenant une seule liaison linéique a été ajouté.
Correction dans la version 6.0.5
6.0.5_BAT3D_193 : Modèle : Mauvaise définition de panneaux
L'outil « panneaux » repose de manière schématique sur la définition de quatre points permettant la définition des « diagonales » du parallélépipède représentant le panneau. Dans certaines configurations de panneaux distordus (voir figure ci-dessous), cette définition pouvait échouer.
Correction dans la version 6.0.5
6.0.5_BAT3D_370 : Charges : Création d'un cas de charge par copie
Les charges de type « Charges surfaciques sur pièces » n'étaient pas prises en compte dans la création d'un nouveau cas de charge par copie d'un cas existant.
Correction dans la version 6.0.5
6.0.5_BAT3D_289 : Charges : Bouton « Voir » après création d'un cas de charge par copie
Le bouton « Voir » proposé dans les grilles de dialogue de définition des charges ne fonctionnait pas correctement pour les cas de charges définis par copie de cas de charges existants. Dans le cas de cas de charges créés « par copie » avec la version 6.0.4, il convient d'activer l'outil «Outils pour vérification du modèle / Option : Réparer base de données » pour retrouver le bon fonctionnement de l'outil « Voir ».
Correction dans la version 6.0.5
6.0.5_BAT3D_305 : Charges : Pressions sur surfaces
Avec l'outil « Pressions sur surfaces », les surfaces « candidates » n'étaient pas « flashées » lors du mouvement de la souris.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_377 : Charges : Charges surfaciques sur pièces
La grille de dialogue de l'outil « Charges surfaciques sur pièces » ne fonctionnait pas correctement dans le cas où plusieurs zones de charges étaient définies.
Correction dans la version 6.0.5
6.0.5_BAT3D_246 : Analyse : Calcul des enveloppes (AZURE 246)
La procédure de définition des enveloppes a été améliorée de façon à minimiser les temps de calcul.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_300 : Analyse : Calcul sous chargements harmonique
La boîte de définition d'un cas de calcul de type « charge harmonique » ne calculait pas de manière automatique les coefficients d'amortissement « AlphaK » et « BetaM ».
Correction dans la version 6.0.5
6.0.5_BAT3D_185 : Analyse : Modèle de calcul
Dans certaines circonstances, le modèle de calcul généré pour représenter des surfaces reliées entre elles par un simple point pouvait ne pas être correct.
Correction dans la version 6.0.5
6.0.5_BAT3D_199 : Analyse : Modèles de calcul avec liaisons linéiques (densité de maillage non satisfaisante)
Lors de définition de liaison linéique sur coque comportant des accroches ponctuelles (hold-down ou angle-bracket), la finesse du maillage a une incidence sur le modèle de calcul. Des messages invitant l'utilisateur à densifier le maillage ont été mis en place lorsque celui-ci n'est pas compatible avec la définition des liaisons linéiques associées.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_286 : Résultats : Lenteur de l'affichage des déformées et des réactions
Dans le cas particulier de modèles de taille importante, l'affichage des résultats pour les déformées et réactions d'appui pouvait être très lent. La vitesse d'affichage a été optimisée dans la présente version.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_325 : Résultats : Information NVM sur nœud
Dans le module « Résultats RDM », l'information sur les résultats d'effort NVM en un nœud était incomplète dans le cas où l'une des pièces associées au nœud considéré possédait une liaison.
Correction dans la version 6.0.5
6.0.5_BAT3D_312 : Résultats : Sélection des liaisons linéiques
Dans le module « Résultats RDM », les liaisons linéiques associées à des surfaces non visibles restaient sélectionnables.
Correction dans la version 6.0.5
6.0.5_BAT3D_309 : Résultats : Boîte de dialogue d'information
Dans le module « Résultats RDM », les largeurs de colonnes de la boîte de dialogue d'information n'étaient pas modifiables.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_307 : Résultats : Sélection par propriétés
L'outil « Sélection par propriétés » a été ajouté dans les modules de résultats.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_251 : Résultats : Lignes de coupes
Le nombre de décimales défini dans les unités n'était pas correctement pris en compte pour l'affichage des résultats graphiques des lignes de coupe (Nous avions toujours deux décimales).
Amélioration dans la version 6.0.5
6.0.5_BAT3D_206 : Résultats : Liaisons linéiques et post-traitement
La réalisation de calculs à l'aide de « modèles linéaires équivalents » ne permet pas l'obtention directe des efforts vus par les liaisons ponctuelles. La fonction « post traitement des liaisons linéiques » permet de fournir les résultats intégrés sur chaque système de liaison (hold down / angle bracket / zone comprimée). Cette fonction pouvait dans certaines configurations fournir des résultats non satisfaisants.
Correction dans la version 6.0.5
6.0.5_BAT3D_146 : Résultats RDM : intégration du critère béton de Wood & Armer
Les critères de dimensionnement du béton de « Wood & Armer » ont été ajoutés dans les options de résultats isovaleurs pour les coques.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_257 : Vérifications réglementaires : Visibilité des surfaces
Dans certaines conditions, le bouton de la barre d'état « Voir les surfaces » ne fonctionnait pas correctement dans le module « Vérifications réglementaires ».
Correction dans la version 6.0.5
6.0.5_BAT3D_338 : Vérifications réglementaires : Déversement latéral
Pour les vérifications de pièces bois, le critère en déversement latéral était présenté même dans le cas ou Kcrit était égal à 1.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_341 : Vérifications réglementaires : Résultats ELS pour plaques CLT
La représentation graphique des critères ELS pouvait ne pas être correcte pour certains points isolés du modèle.
Correction dans la version 6.0.5
6.0.5_BAT3D_372 : Vérifications réglementaires : Perte de la sélection des pièces
La sélection des pièces était perdue lors de l'activation des outils généraux de définition des propriétés de vérification réglementaire des pièces.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_249 : Note de calcul : Introduction de nouveaux tableaux
Les tableaux ci-dessous ont été rajoutés dans la note de calcul.
Résultats combinaisons linéaires :
Synthèse NVM Origine (Min max et concomitants) idem V5
Synthèse NVM Fin (Min max et concomitants) idem V5
Enveloppe NVM Origine (Min max et concomitants) idem V5
Enveloppe NVM Fin (Min max et concomitants) idem V5
Détail NVM Origine (Min max et concomitants) idem V5
Détail NVM Fin (Min max et concomitants) idem V5
Amélioration dans la version 6.0.5
6.0.5_BAT3D_248 : Note de calcul : Prise en compte du filtre de groupes
Le filtre associé aux groupes utilisateur ne fonctionnait pas correctement pour le tableau de type « Enveloppe : Efforts NVM min, max et concomitants pour un point utilisateur ».
Correction dans la version 6.0.5
6.0.5_BAT3D_258 : Note de calcul : Réactions d'appui
Les réactions d'appui sont données dans la note de calcul même dans le cas particulier où la valeur de réaction est nulle.
Amélioration dans la version 6.0.5
6.0.5_BAT3D_255 : Note de calcul : Assemblages génériques
Dans les tableaux de la note de calcul pour les assemblages génériques, les efforts My étaient donnés dans la colonne Mz.
Correction dans la version 6.0.5
6.0.5_BAT3D_191 : Note de calcul : Efforts NVM pour un point utilisateur
L'option « Repère local projeté plan XZ » ne fonctionnait pas correctement pour ce type de tableau.
Correction dans la version 6.0.5
Module ACORD-Express Poutres
6.0.4_POUTRES_329 : Export pannes déversées vers ACORD-Bat2D
L'export d'une étude Express de type « panne déversée » entraîne la création d'une étude ACORD-Bat2D de type « Général » et non plus « Vertical ». Le type d'étude « Général » permet en effet la visualisation et la prise en compte de charges hors plan.
Amélioration dans la version 6.0.5
6.0.4_POUTRES_325 : Charge de neige utilisateur
Pour les pièces de type « arbalétriers, arêtiers, noues » chargées par l'intermédiaire de forces ponctuelles dues aux pannes, les charges utilisateur additionnelles de neige n'étaient pas prises en compte dans le modèle.
Correction dans la version 6.0.5
Version 6.0.4
Plateforme ACORD
6.0.4_Plateforme_1 : Intégration de la norme EN338 : 2016
Les nouvelles propriétés des bois massifs résineux et feuillus (BMC et BMD) définies dans la norme EN338 : 2016 ont été introduites. Les caractéristiques des bois associées à l'ancienne norme EN338 : 2009 sont conservés et accessibles sous les intitulés « Résineux [Ancienne norme EN338_2009] » pour les résineux et « Feuillus [Ancienne norme EN338_2009] » pour les feuillus.
Amélioration dans la version 6.0.4
6.0.4_Plateforme_2 : Visionneuse
Chaque module du logiciel ACORD peut désormais être utilisé en mode visionneuse à défaut de licence : le calcul peut être relancé, les résultats interrogés.
Un symbole de cadenas apparaît à la droite du nom de l'étude dans l'arborescence.
Aucune modification du modèle ne peut cependant être effectuée : une mention rappelle en bas de la grille de saisie que la page est inactive.
Nouveauté dans la version 6.0.4
Modules ACORD-Bat - Général
6.0.4_BAT_1 : Modèle : Points et lignes
L'outil ligne détecte dorénavant les nouveaux points d'accroche « milieu de segment » et « perpendiculaire à segment ».
Par ailleurs tous les points se trouvant géométriquement sur une ligne intersectent systématiquement cette dernière. Cette fonctionnalité permet d'éviter les désagréments de pièces non assemblées mécaniquement alors qu'elles semblent l'être géométriquement.
Amélioration dans la version 6.0.4
6.0.4_BAT_2 : Modèle : Prise en compte de poutres lamellé collées prédéfinies

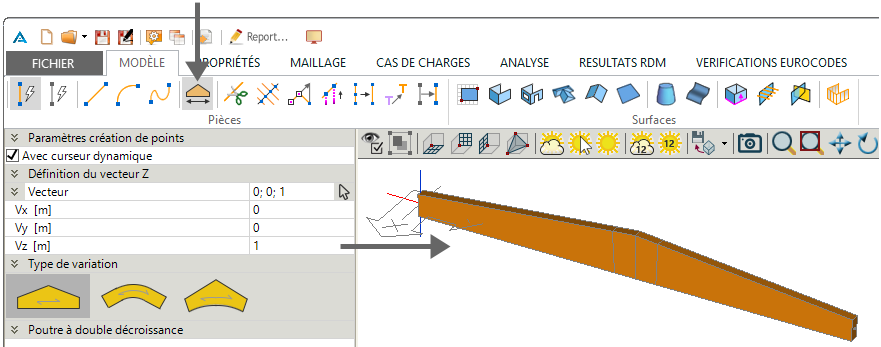

Un outil spécifique permettant la définition de poutres lamellées collées prédéfinies est introduit dans l'onglet « Modèle ».
Cet outil permet la définition de poutres appartenant à l'un des trois types ci-dessous.
Poutres à double décroissance
Poutre symétrique Poutre non symétrique Poutres courbes
Poutre symétrique Poutre non symétrique Poutres courbes à apex
Hauteur constante en partie droite / symétrique Hauteur non constante en partie droite / symétrique Hauteur non constante en partie droite / non symétrique Les vérifications réglementaires spécifiques associées sont réalisées (Voir onglet « Vérifications réglementaires »).
Nouveauté dans la version 6.0.4
6.0.4_BAT_3 : Propriétés : intégration des propriétés avancées de sections variables
Une poutre à inertie variable en lamellé collé peut être définie par une suite de tronçons élémentaires. L'outil « section » a été enrichi des sections de tronçon usuelles pour définir ces poutres à inertie variable. Ces sections autorisent la définition de courbures supérieures et / ou inférieures, ainsi que de la position des lamelles tranchées.
Poutres courbes à apex
Tronçon a inertie variable linéaire et lamelles tranchées Tronçon d'inertie constante à lamelles courbes Tronçon a inertie variable linéaire , lamelles inférieures courbes concave, lamelles supérieures tranchées Les vérifications réglementaires spécifiques associées sont automatiquement réalisées (Voir onglet « Vérifications réglementaires »).
Nouveauté dans la version 6.0.4
6.0.4_BAT_4 : Propriétés : Outil d'interrogation de toutes les propriétés d'un élément
Un outil permettant l'interrogation de l'ensemble des propriétés d'une pièce, d'une coque, d'un panneaux ossature bois a été introduit dans cette version. Cet outil permet également de réaffecter toutes ou partie de ces propriétés à un autre élément via les cases à cocher et le bouton « Appliquer ».
Info toutes propriétés
Copier-coller de propriétés entre piéces Nouveauté dans la version 6.0.4
6.0.4_BAT_5 : Gestion du modèle : Différenciation des groupes de visibilité / groupes pour NDC
Il est désormais possible de créer deux types de groupes.
Les groupe de visibilité et sélection qui permettent de « stoker » au sein d'un même groupe toutes les entités d'un modèle (points, poutres, surfaces). Cette typologie de groupe permet de hiérarchiser ceux-ci en groupe de 1er niveau, groupe de 2nd niveau, ..., groupe du niveau N (groupes et sous-groupes).
Une entité peut peut par ailleurs désormais également appartenir à plusieurs de ces groupes et sous-groupes.Les groupe de note de calcul sont quant à eux identiques aux groupes proposés en version 5.
Comme leur typologie l'indique, ils servent quant à eux à regrouper les pièces en vue de l'édition de la note de calcul sur tel ou tel groupe.
Groupes
Exemple d'arborescence des groupes pour visibilité / sélection et des groupes pour édition de la note de calcul Amélioration dans la version 6.0.4
6.0.4_BAT_6 : Propriétés : Calcul automatique des sections réduites au feu.
La gestion des pièces bois d'un modèle « à chaud » passait soit par une copie du modèle soit par la définition d'un nouvel ensemble de propriétés dans lequel l'utilisateur devait renseigner les sections réduites.
L'outil « Conditions pour sections au feu » génère désormais automatiquement ce nouvel ensemble de propriétés « à chaud » des pièces bois en calculant les sections réduites en fonction des propriétés d'attaque et de protection appliquées à chaque pièce par l'utilisateur.
Conditions pour sections au feu
Propriétés de calcul des sections réduites au feu Le calcul automatique des sections réduites au feu est activé via les propriétés des combinaisons typées « ELU-FEU » dans l'onglet « Analyse » :
Calcul automatique des section réduites Propriétés des combinaisons ELU-FEU Nouveauté dans la version 6.0.4
6.0.4_BAT_7 : Propriétés : Intégration des poutres en I à âmes bois
Un outil autorisant la définition de poutres en I à âmes bois a été introduit dans les modules de base ACORD-Bat 2D et ACORD-Bat 3D (hors options). Les propriétés de section et matériau de ces pièces peuvent être définies via l'ensemble des propriétés des éléments constituant la pièce (membrure et âme) ou via un simple choix en base de données parmi l'ensemble des poutres en I à âmes bois commercialisées sur le marché européen. La vérification réglementaire de ces éléments est disponible avec l'option « Vérification réglementaire des pièces bois ».
Section bois composite
Paramêtres definissant une poutre en I, hors base de données constructeurs Nouveauté dans la version 6.0.4
6.0.4_BAT_8 : Propriétés : Enrichissement de l'outil liaisons en extrémité de pièce
La définition des liaisons en extrémité de pièce a été enrichie de nouvelles lois de comportements. Le tableau ci-dessous en fait l'inventaire :
Lois de comportement des liaisons en extrémité de pièce
Lois présentes en V5 Nouvelles lois intégrées en V6 Rigide Kc & Kt (Raideur compression et traction différentes) Libre Rigide & Jeu + & Jeu - K Constant Kc & Kt & Jeu + & Jeu - K Constant & Jeu + & Jeu - Général (Kc1 & Kc2 & Kt1 & Kt2) De plus, pour les lois de comportement non linéaires, un champ « Kequiv » (Raideur équivalente) a été introduit. Celui-ci permet de gérer une raideur sécante de la liaison lors de calculs nécessitant un comportement de liaison linéaire (Analyse modale, analyse des modes de flambement généralisé, etc...).
Amélioration dans la version 6.0.4
6.0.4_BAT_9 : Propriétés : Raideur d'assemblage bois : ku ou kser ?
L'Eurocode 5 différencie deux typologies de raideurs, les raideurs de services (kser) et les raideurs ultimes (ku). Ces dernières sont généralement prises égale à 2/3 de kser pour les assemblages bois.
En version 5 l'utilisateur se devait de renseigner ku. En version 6, il devra désormais renseigner Kser.
Le module ACORD-Bat utilisera automatiquement ku pour les assemblages des pièces bois en combinaisons ELU par activation de la case à cocher « Calcul automatique et utilisation de ku=2/3 kser pour les liaisons » dans les propriétés des combinaisons ELU (onglet « Analyse »).
A noter que l'interprétation d'un modèle v5 en v6 est automatique.
Amélioration dans la version 6.0.4
6.0.4_BAT_10 : Analyse : Enrichissement des propriétés des combinaisons
Le paramétrage des combinaisons linéaires est enrichi de nouvelles fonctionnalités :
Une case à cocher « Mise à jour automatique des combinaisons élémentaire » est ajoutée. Ce paramètre déclenche la mise à jour systématique de la liste des combinaisons calculées sans aucune intervention de l'utilisateur : tout nouveau cas de charge sera alors automatiquement combiné.
Il est possible de « forcer » le calcul avec les raideurs équivalentes (cf. paragraphe : « Propriétés : Enrichissement de l'outil liaisons en extrémité de pièce »).
Les combinaisons typées ELU-STR, permettent dorénavant de mener des calculs sur des modèles à temps différés :
- Modèle instantané :
Emean ; Gmean; K
- Modèle intermédiaire :
Emean / (1 + Psi2 * Kdef); Gmean / (1 + Psi2 * Kdef) ; K / (1 + Psi2 * Kdef) ;
Note : pour effectuer un calcul avec un modèle final, il suffit de renseigner Psi2 =1 dans les propriétés des combinaisons (onglet « Analyse »).
Cette fonctionnalité permet, entre autres, d'appréhender la redistribution des efforts après fluage. Ceci est précieux sur des modèles hyperstatiques, mixtes ou avec des paramètres hygrométriques variables.
Les combinaisons typées ELS-UFIN englobent en version 6 les combinaisons appelées, en version 5, ELS-QPFin et ELSQPinst. Les ensembles de propriétés liés à ces combinaisons sont directement éditable dans le paramétrage des propriétés des combinaisons ELS-UFIN (onglet « Analyse »).
Une combinaison ELS-CR est dorénavant proposée par défaut. Cette typologie de combinaison permet l'analyse ELS des pièces métalliques.
Amélioration dans la version 6.0.4
6.0.4_BAT_11 : Analyse : Intégration des cas de calculs Sismique Pseudo statique
La version 6 se dote d'une nouvelle typologie de cas de calcul autorisant l'analyse sismique pseudo statique (ou méthode des forces latérales équivalente) d'une structure en complément de l'analyse spectrale au sein de l'option Calcul sismique pour le module ACORD-Bat 3D.
Sismique pseudo statique
Boite de dialogue du cas de calcul sismique pseudo statique Nouveauté dans la version 6.0.4
6.0.4_BAT_12 : Analyse : Solveur « Multi-Frontal »
Les modèles réalisés par nos utilisateurs sont de tailles de plus en plus importantes. De plus, la prise en compte courante de structures comprenant de nombreux éléments plaques CLT conduit naturellement à des nombres de nœuds très élevés. Il était donc important d'accompagner cette évolution par l'introduction des solveurs les plus performants. C'est chose faite avec cette nouvelle version.
Le nouveau solveur dit « multi-frontal » proposé maintenant par défaut permet des gains de temps de calcul très significatifs. Les gains sont en particulier très importants pour les calculs de modes propres de vibration.
Nouveauté dans la version 6.0.4
6.0.4_BAT_13 : Résultats RDM : Représentation des déplacements globaux flués
Les déformations et déplacements de la structure avec prise en compte du fluage sont désormais accessibles directement dans l'onglet « Résultats RDM » sous combinaisons ELS-UFIN.
Amélioration dans la version 6.0.4
6.0.4_BAT_14 : Résultats RDM : Animation des déformations
L'animations des déformations est désormais proposée pour les cas de calcul statiques (cas élémentaires et combinaisons individuelles) en plus de l'être pour les cas de calcul dynamiques (modes de vibration et modes de flambement).
Amélioration dans la version 6.0.4
6.0.4_BAT_15 : Résultats RDM : Options de visualisation des réactions
Les options de visualisations de réactions d'appuis ont été enrichies d'un tri possible sur le signe de celles-ci. Il est ainsi dorénavant possible de distinguer les appuis en compression de ceux en traction.
Option de visualisation
Liste des options de visualisation des résultats de réactions Note : Les options de visualisation sont présentes dans la plupart des onglets du module ACORD-Bat, et sont spécifiques à chacun d'entre eux.
Amélioration dans la version 6.0.4
6.0.4_BAT_16 : Vérifications Eurocodes : Un onglet spécifique pour plus de souplesse
Pour permettre l'analyse des « vérifications Eurocodes » avec un maximum de souplesse, un onglet spécifique a été créé.

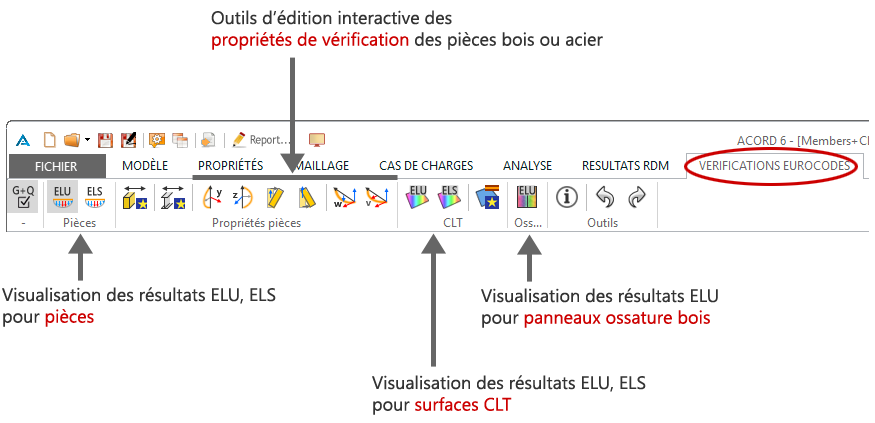

Cet onglet permet en particulier la réalisation des fonctions principales suivantes :
Définition des combinaisons linéaires à considérer pour les vérifications Eurocodes,
Visualisation des résultats ELU, ELS pour les pièces bois ou acier,
Définition ou édition interactive des propriétés de vérification (appuis intermédiaires, longueurs de flambement, etc...) (Voir figure ci-dessous),

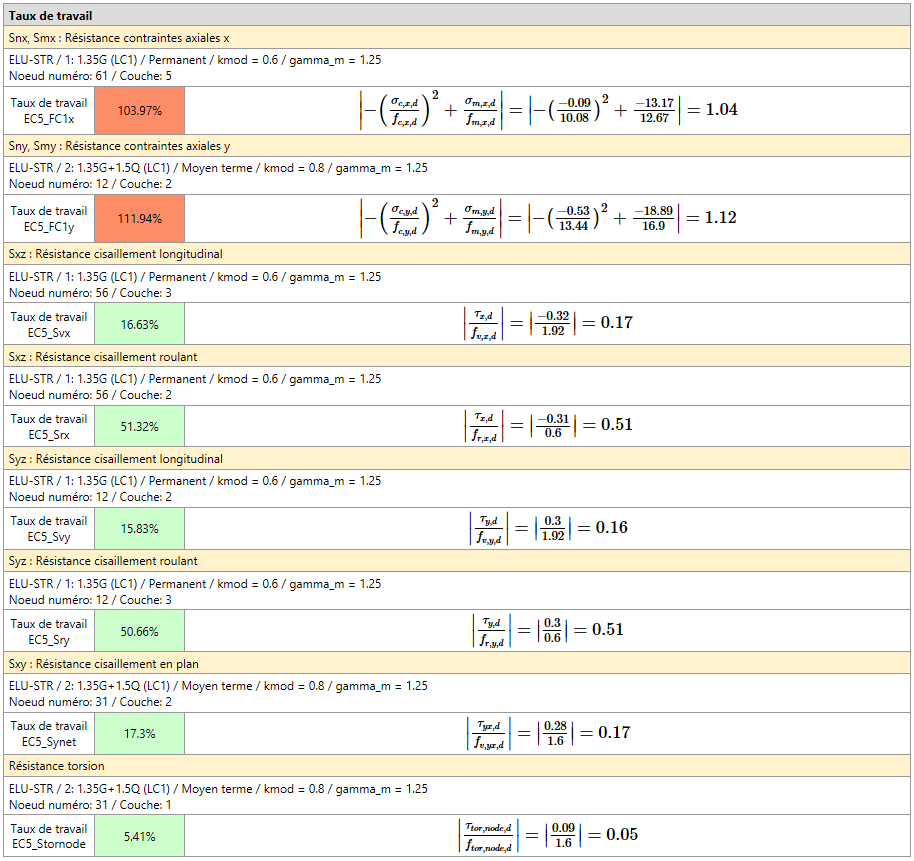

Visualisation des résultats ELU, ELS pour les surfaces CLT,
Visualisation des résultats ELU pour les panneaux ossatures bois.

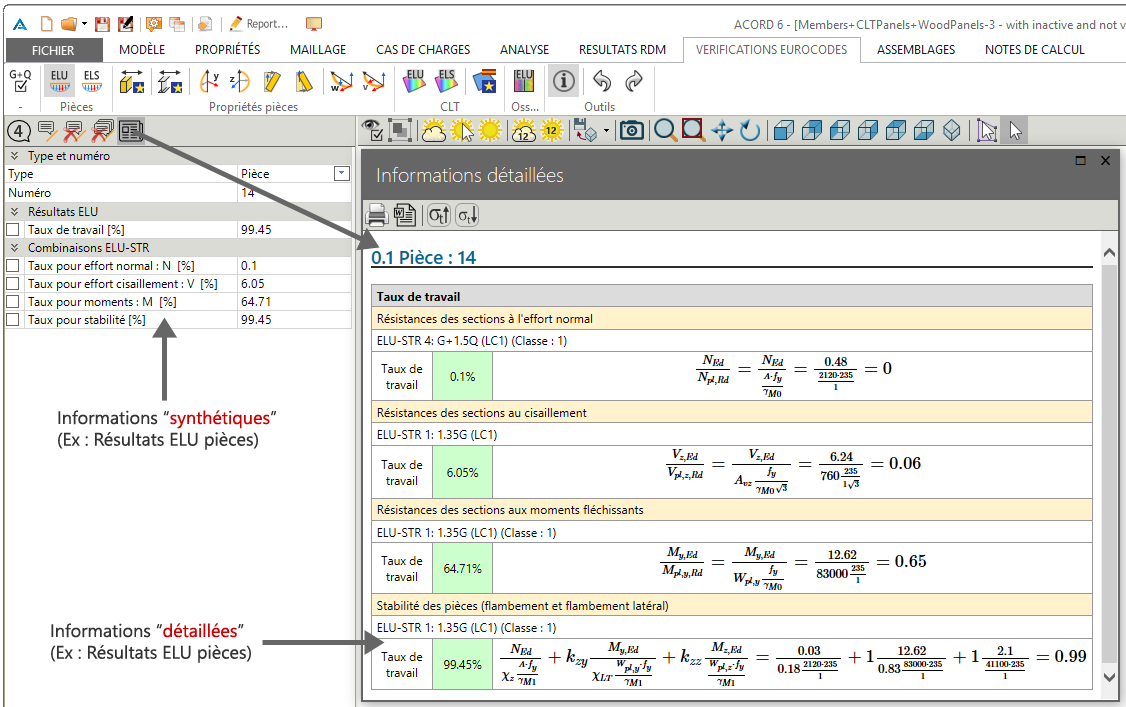

La possibilité d'obtenir des résultats « synthétiques » ou « détaillés » par simple clic sur l'entité considérée (pièce, panneau CLT, panneau ossature) permet une analyse rapide et efficace de la performance de la structure en cours de conception.
Amélioration dans la version 6.0.4
6.0.4_BAT_17 : Vérifications Eurocodes : Vérifications complètes pour les pièces courbes et à inertie variable
L'ensemble des vérifications pour les pièces à simple ou double décroissance, pièces courbes et à inertie variables sont réalisées (Vérifications zone d'apex, traction perpendiculaire au fil, combinaison traction perpendiculaire et cisaillement...).
Nouveauté dans la version 6.0.4
6.0.4_BAT_18 : Assemblages : Un onglet spécifique pour plus de fluidité

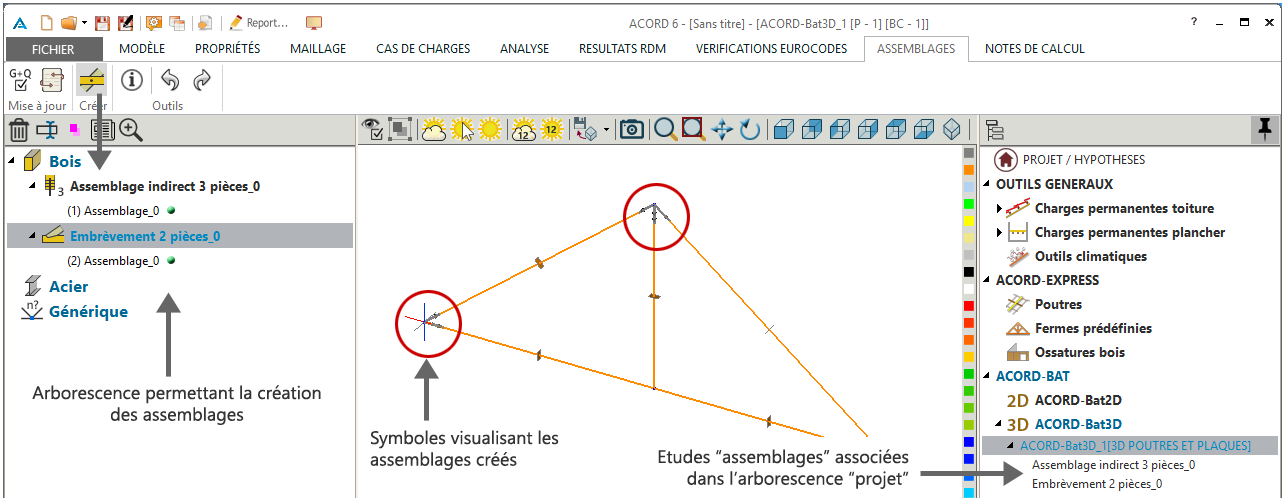

La liaison « Calcul de structure » versus « Vérification des assemblages » a été largement améliorée. Un onglet spécifique « Assemblages » permet la définition d'assemblages ou de « groupes d'assemblages » ainsi que la vérification de ces derniers.
Les groupes d'assemblages ainsi créés sont accessibles dans l'arborescence projet. L'activation par simple clic de ces « sous études de type ACORD-Connect » permettra le réglage de l'ensemble des paramètres de l'assemblage.
Amélioration dans la version 6.0.4
6.0.4_BAT_19 : Note de calcul : Plus puissante et plus souple
Les principaux points suivants ont été améliorés dans la note de calcul.
- Création des modèles de rapports : L'utilisateur peut maintenant créer librement un modèle de rapport en définissant « chapitres », « paragraphes » et « tableaux » par choix dans la liste des items proposés.
- Propriétés des chapitres : Il est maintenant possible de définir les « groupes » et les « cas de calculs » actifs pour chacun des chapitres de la note de calcul et ainsi filtrer les résultats.
- Propriétés des tableaux : Il est possible d'éditer les propriétés de chacun des tableaux de la note de calcul (visibilité des colonnes, largeurs, titres, etc...).
Amélioration dans la version 6.0.4
6.0.4_BAT_20 : Imports et ouverture de fichiers réalisés en version 5
L'import de fichiers au format BTL, DSTV et DXF, tout comme l'ouverture de fichiers réalisés sous d'anciennes versions s'effectuent désormais par clic droit sur une étude vierge, fonction IMPORT.
Amélioration dans la version 6.0.4
6.0.4_BAT_21 : Sauvegarde automatique
Introduction d'une sauvegarde automatique dont la fréquence et l'adresse du dossier de stockage sont paramétrables dans les préférences.
Nouveauté dans la version 6.0.4
6.0.4_BAT_22 : Import de données de versions précédentes
Il est désormais possible, suite à l'installation d'une mise à jour en version 6 ou ultérieure, d'importer des données éditées par l'utilisateur dans une version 6 antérieure.
Nouveauté dans la version 6.0.4
Module ACORD-Bat 3D
6.0.4_BAT3D_1 : Modèle : Modification de coordonnées de points
Un outil permettant de modifier 1, 2 ou les 3 coordonnées des points sélectionnés a été ajouté. La figure ci-dessous illustre de manière schématique la possibilité de déplacer 4 points en une fois.
Extension pièces, Projection pièces, Modification de coordonnées
Modification coordonnées points sélectionnés
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_2 : Visualisation de la numérotation de la sélection uniquement
Un outil permettant d'afficher / masquer la numérotation des éléments sélectionnés a été introduit, permettant de réaliser des captures d'écrans plus lisibles et explicites.
Tous numéros visibles Numéros des solives seuls visibles Nouveauté dans la version 6.0.4
6.0.4_BAT3D_3 : Propriétés : Matériau CLT
La possibilité de définir des matériaux CLT pour les plaques et coques modélisées par éléments finis a été introduite. Les multicouches considérés peuvent être tirés de bibliothèques constructeurs ou définis par l'utilisateur.
Les « bibliothèques utilisateur » peuvent être définies à l'aide de l'outil « Bases de données » comme montré sur la figure ci-dessous.
Il est important de noter que l'affectation d'une telle propriété doit être associée à l'utilisation de l'outil « Axe local X de la surface ». Cet outil permet la définition de la direction « de référence (angle θ =0) » du multicouche considéré.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_4 : Propriétés : Liaisons linéiques
L'outil « Liaisons linéiques » permet la modélisation des liaisons entre surfaces. Il permet en particulier la prise en compte des liaisons spécifiques des murs CLT.

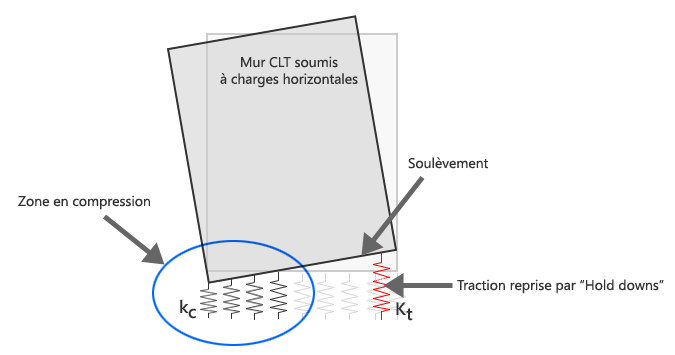

Cet outil permet la définition de liaisons caractérisées par des raideurs réparties et ponctuelles (modélisation d'éventuels « hold downs » ou « angle brackets »). Ces liaisons peuvent tenir compte du comportement non linéaire rencontré en particulier pour les murs soumis à des charges horizontales.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_5 : Maillage : Amélioration des procédures de maillage
Les éléments finis de plaque quadrangulaire donnent de meilleurs résultats que les éléments triangulaires en particulier dans l'estimation des contraintes de cisaillement transversal. Ces quantités étant importantes pour la vérification réglementaire des éléments CLT (cisaillement roulant, etc...), il était important de disposer d'un mailleur permettant l'obtention de maillages à « dominante quadrangles ». Un mailleur permettant cette fonctionnalité a été introduit dans la présente version de ACORD.
Maillage en éléments triangles Maillage en éléments à « dominante quadrangles » Amélioration dans la version 6.0.4
6.0.4_BAT3D_6 : Cas de charges : Charges de position quelconque sur surfaces
Trois nouveaux outils permettant l'application de charges ponctuelles, linéiques et surfaciques de position quelconque sur des surfaces de type plaque ont été introduits.
Le tableau ci-dessous montre de manière schématique les trois nouveaux types de charges pouvant être appliqués.
Charges ponctuelles de position quelconque Charges linéiques de position quelconque Charges surfaciques de position quelconque Nouveauté dans la version 6.0.4
6.0.4_BAT3D_7 : Analyse : Raideurs équivalentes pour liaisons linéiques
Comme déjà noté ci-dessus, les liaisons linéiques ont le plus souvent un comportement non-linéaire (Comportement différent en traction et en compression). Ces non linéarités ne permettent pas l'examen naturel du comportement des structures sous charges sismiques par une « analyse spectrale » basée sur la notion de modes propres de vibration.
Pour dépasser cette difficulté, il est possible d'utiliser des « raideurs équivalentes linéaires » pour modéliser le comportement des liaisons linéiques sous charges sismiques.

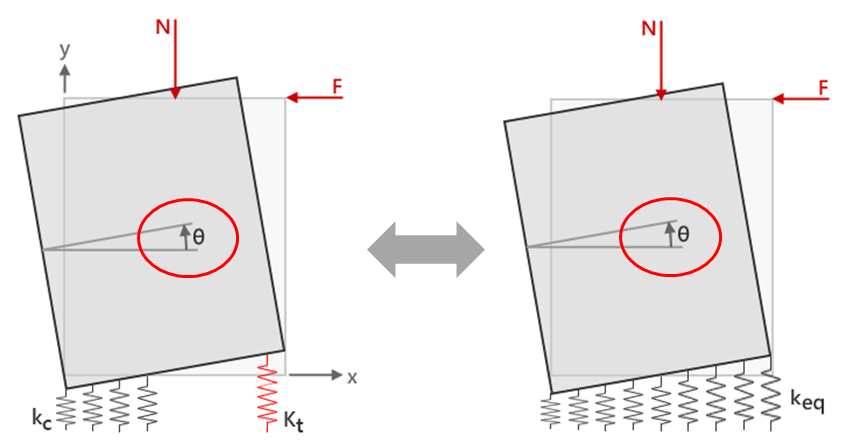

De manière schématique, la raideur répartie équivalente keq d'une liaison linéique est calculée de façon à ce que l'on obtienne la même rotation θ sous l'effet des mêmes efforts extérieurs N et M. On peut montrer que cette raideur équivalente dépend du « niveau de charge » vu par la liaison linéique.

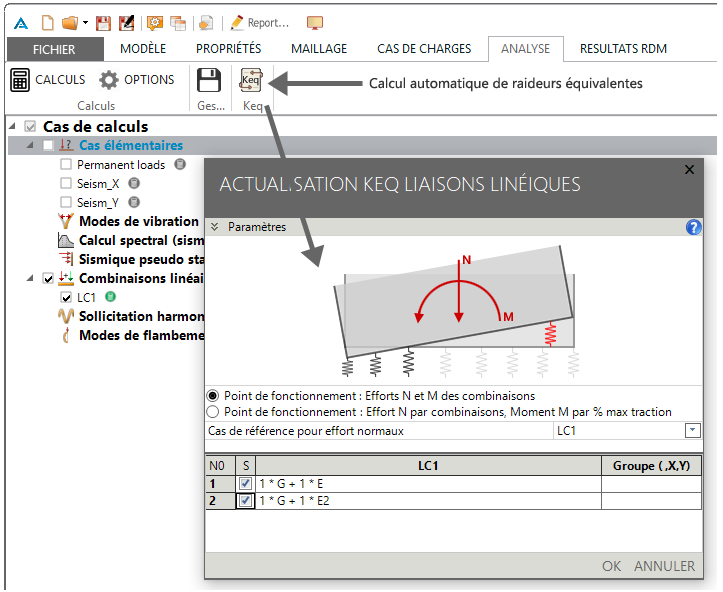

ACORD introduit ici un outil permettant le calcul automatique de ces raideurs équivalentes par analyse de résultats obtenus au préalable par méthodes de type « forces latérales ».
Ces raideurs équivalentes peuvent être obtenues pour des liaisons linéiques « isolées » ou des « groupes de liaisons linéiques » comme l'indique de manière schématique la figure ci-dessous.
La notion de « groupe de liaison linéique » sera en particulier utilisée dans le cas de parois adjacentes liés verticalement de façon rigide ou par l'intermédiaire de raideurs de cisaillement.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_8 : Résultats RDM : Calculatrice de résultats
En sus du traditionnel bouton d'information permettant de capturer les valeurs des résultats affichés pour l'entité cliquée, il est désormais possible d'obtenir des résultats « calculés » par l'intermédiaire de l'outil « Calculatrice de résultats ».
La figure ci-dessus montre à titre d'exemple comment cette « calculatrice » pourra être utilisée pour obtenir les déplacements horizontaux relatifs entre étages.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_9 : Résultats RDM : Analyse des contraintes dans le multi-couches
ACORD permet une analyse fine des contraintes obtenues en chaque point de la structure. La grille d'information donne en particulier la distribution des contraintes normales et de cisaillement transverse dans l'épaisseur de la structure.
Les « options de visualisation » permettent à l'utilisateur de choisir de visualiser les contraintes sur les faces externes du multicouche ou pour une couche spécifique.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_10 : Résultats RDM : Résultats dans liaisons linéiques
ACORD présente de façon graphique les efforts calculés dans les liaisons linéiques (pressions en zone d'appui, efforts ponctuels de cisaillement et de traction dans les connecteurs, efforts répartis dans la liaison, etc...).
Les principales caractéristiques de ces efforts peuvent être capturés de manière classique grâce au bouton d'information.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_11 : Résultats RDM : Lignes de coupes
Pour les régions surfaciques de type « plaque », il est possible de définir les « lignes de coupe » le long desquelles l'utilisateur pourra visualiser la répartition d'efforts linéiques (N,V,M) ou de déplacements.
La figure ci-dessus montre à titre d'exemple la grille de dialogue de définition des coupes ainsi que le type de résultats pouvant être obtenus.
Nouveauté dans la version 6.0.4
6.0.4_BAT3D_12 : Vérifications Eurocodes : Vérifications ELU et ELS des surfaces CLT
Les vérifications ELU et ELS des surfaces CLT sont réalisées. Ces dernières sont conduites conformément à la norme « CEN/TC 250/SC 5: Structural Eurocodes -- Timber Structures -- SC5.PT1 'CLT' (2016), Working draft of design of CLT in a revised Eurocode 5-1-1: Version 2017_10_13 ». Le bouton d'information permet l'obtention des résultats pour un nœud donné ou pour l'ensemble d'une surface. Dans ce dernier cas, sont donnés pour chaque critère considéré les résultats les plus pénalisants pour la surface.
La figure ci-dessus donne à titre d'exemple les résultats obtenus pour les vérifications ELU d'une surface donnée. Pour chacun des critères considérés (résistances axiales (effort normal, moment de flexion), résistances au cisaillement transversal (longitudinal et roulant), résistance au cisaillement en plan, résistance en torsion), on donne la combinaison la plus défavorable, le nœud pour lequel ce résultat est obtenu ainsi que la couche donnant le critère le plus défavorable.
Les résultats ELS sont donnés en considérant les flèches instantanées, les flèches finales et les flèches de « second œuvre w2 ».
Nouveauté dans la version 6.0.4
Module ACORD-Bat 2D
6.0.4_BAT2D_1 : Structures prédéfinies
La liaison entre éléments n'était pas correctement réalisée pour deux types de structures prédéfinies.
Correction dans la version 6.0.4
6.0.4_BAT2D_2 : Charges ponctuelles sur poutres
Pour les structures de type « 2D Vertical », le mode information (clic par bouton droit) n'était pas correctement implémenté dans le cas où des charges ponctuelles avaient été définies dans le repère local de la pièce.
Correction dans la version 6.0.4
6.0.4_BAT2D_3 : Option Diaphragme et panneaux ossature bois
L'option « Diaphragmes et panneaux ossature bois » est désormais disponible en complément du module ACORD-Bat 2D, et fonctionnelle dans les 3 configurations d'étude (2D vertical, 2D horizontal, 2D d'orientation quelconque).
Nouveauté dans la version 6.0.4
6.0.4_BAT2D_4 : Option calcul sismique
L'option « Calcul sismique » est désormais disponible en complément du module ACORD-Bat 2D. Elle automatise l'analyse sismique pseudo statique (ou méthode des forces latérales équivalente) d'une structure.
Nouveauté dans la version 6.0.4
6.0.4_BAT2D_5 : Contreflèche
La prise en compte d'une contreflèche pour les vérification ELS avait été omise en version 6.0.2.
Correction dans la version 6.0.4
Module ACORD-Connect
6.0.4_CONNECT_1 : Assemblages indirects avec plaques auxiliaires
Dans certaines conditions il était impossible de définir des « butées ».
Correction dans la version 6.0.4
Module ACORD-Express Poutres
6.0.4_POUTRES_1 : Charges utilisateur
Il était impossible de définir des charges de vent utilisateur positives.
Correction dans la version 6.0.4
Module ACORD-Express Fermes
6.0.4_FERMES_1 : Gestion des fermes multi-matériaux
Dans certaines conditions la prise en compte de matériaux différents pour les fermes n'était pas correctement réalisée.
Correction dans la version 6.0.4
6.0.4_FERMES_2 : Visualisation résultats détaillés pour les demi fermes
L'option de note de calcul « Avec résultats intermédiaires pour résultats détaillés » ne fonctionnait pas pour les demi-fermes.
Correction dans la version 6.0.4
6.0.4_FERMES_3 : Dessins cotés
Dans certaines circonstances, les cotes ajoutées par l'utilisateur dans l'onglet « Dessin coté » n'étaient pas correctement sauvegardées.
Correction dans la version 6.0.4
Version 6.0.3
Sans objet : non distribuée.
Version 6.0.2
Plateforme ACORD
6.0.2_Plateforme_1 : Hypothèses : Coefficient d'orographie pour collines en chaines
Le calcul du coefficient d'orographie Co(z) était calculé de manière incorrecte pour la configuration « collines en chaines ».
Correction dans la version 6.0.2
6.0.2_Plateforme_2 : Base de données matériau
La résistance en traction du GL28H a été corrigée (Passage de 22.3 à 22.4).
Correction dans la version 6.0.2
6.0.2_Plateforme_3 : Hypothèses : Correction de la zone sismique EC8 de la commune de Cholet
La zone sismique EC8 de la commune de Cholet est corrigée (3).
Correction dans la version 6.0.2
Module ACORD-Express Poutres
6.0.2_POUTRES_1 : Ratio ELS admissible pour les flèches finales
Le ratio admissible pour les flèches finales (Combinaisons ELU-FIN) modifié par l'utilisateur n'était pas correctement pris en compte.
Correction dans la version 6.0.2
Module ACORD-Express Fermes
6.0.2_FERMES_1 : Assemblages
La possibilité de considérer des assemblages indirects avec deux plaques métalliques internes a été ajoutée.
Amélioration dans la version 6.0.2
Module ACORD-Connect
6.0.2_CONNECT_1 : Prise en compte effets de cordes
Le calcul de l'effet de corde pour les assemblages avec plaques métalliques auxiliaires a été modifié de façon à prendre en compte la part de résistance conforme à la théorie de Johannsen.
Correction dans la version 6.0.2
Module ACORD-Bat 2D
6.0.2_2D_1 : Mise à disposition
Les modules ACORD-Bat 2D sont mis à disposition à compter de la présente version.
Nouveauté dans la version 6.0.2
Version 6.0.1
Module ACORD-Express Poutres
6.0.1_POUTRES_1 : Poteaux
Dans certaines configurations, les appuis intermédiaires anti flambement n'étaient pas correctement pris en compte.
Correction dans la version 6.0.1
6.0.1_POUTRES_2 : Poteaux
Le critère de flèche wnet,fin n'était pas correctement pris en compte pour les poteaux (toujours considéré à 1/200).
Correction dans la version 6.0.1
6.0.1_POUTRES_3 : Vérifications EC3
Dans certaines configurations, le coefficient C1 utilisé pour la détermination du moment critique de déversement était mal calculé.
Correction dans la version 6.0.1
6.0.1_POUTRES_4 : Vérifications EC3
La possibilité de piloter les critères de flèches pour les poutres métalliques a été ajoutée.
Correction dans la version 6.0.1
6.0.1_POUTRES_5 : Poutres génériques
Dans la note de calcul les hypothèses générales de charge de neige étaient notées alors qu'elles n'interviennent pas dans les calculs car les charges sont données de façon manuelle.
Correction dans la version 6.0.1
6.0.1_POUTRES_6 : Chevêtre
Dans certaines conditions la dimension d1 n'était pas correctement prise en compte dans le calcul des charges appliquées.
Correction dans la version 6.0.1
6.0.1_POUTRES_7 : Pannes
L'indication du montage (d'aplomb, dévers) de la panne est ajouté dans la note de calcul.
Correction dans la version 6.0.1
6.0.1_POUTRES_8 : Calculs au feu
Le programme provoquait une erreur si un calcul au feu était demandé pour des pannes ayant une section à angle abattu ou délardée.
Correction dans la version 6.0.1
Module ACORD-Express Fermes
6.0.1_FERMES_1 : Charges de neige manuelles sur fermes type A et B
La prise en compte des charges de neige manuelle par l'intermédiaire de tableaux n'était pas correctement réalisée pour les fermes de type A et B.
Correction dans la version 6.0.1
Module ACORD-Connect
6.0.1_CONNECT_1 : Calcul de knef pour les broches
Le calcul du coefficient Knef (nombre efficace d'organes) pour les broches a été amélioré.
Correction dans la version 6.0.1
6.0.1_CONNECT_2 : Option « Mêmes organes pour les autres pièces »
L'option « Mêmes organes pour toutes les pièces » était toujours cochée à l'ouverture d'une étude même dans le cas où elle avait été sauvegardée non cochée.
Correction dans la version 6.0.1
6.0.1_CONNECT_3 : Configuration « SWS » pour les pointes
Dans les résultats détaillés, l'expression de l'équation donnant Fv,Rd a été améliorée de façon à indiquer que le nombre de plans de cisaillement considérés est égal à 2.
Correction dans la version 6.0.1
